7.1.5 - PO: Elnyelet teljesítmény kijeleztetése
Az elektromos szivattú által elnyelt elektromos teljesítmény [kW].
A mért érték (PO) szimbóluma alatt megjelenhet egy villogó kerek kijel-
zés. Ez előzetes figyelmeztetést ad arra vonatkozóan, hogy a szivattyú
túllépte a max. megengedett értéket.
7.1.6 - C1: A fázisáram kijeleztetése
A motor fázisárama [A]-ben.
A mért fázisáram (C1) szimbóluma alatt megjelenhet egy villogó kerek
kijelzés. Ez előzetes figyelmeztetést ad arra vonatkozóan, hogy a szivaty-
tyú túllépte a max. megengedett áramerősség értéket. Ha a szimbólum
szabályos időközökkel villog, az azt jelzi, hogy nagy valószínűséggel be
fog avatkozni a túláram miatti védelem.
7.1.7 - Működési órák és indítások száma
Három sorban kijelzésre kerül a szivattyú elektromos táplálásának óraszá-
ma, a működési órák száma és a motor-indítások száma.
7.1.8 - PI: Teljesítmény hisztogram
Kijelzésre kerül egy 5 oszlopos teljesítmény diagram.A diagram bemutatja,
hogy mennyi ideig volt használatban a szivattyú egy bizonyos teljesítmény
szinten. A diagram oszlopai bemutatják a különböző teljesítmény szinteket,
míg a másik adatsor a szivattyú bekapcsolási idejét mutatja (% -os idő a
teljes időhöz képest).

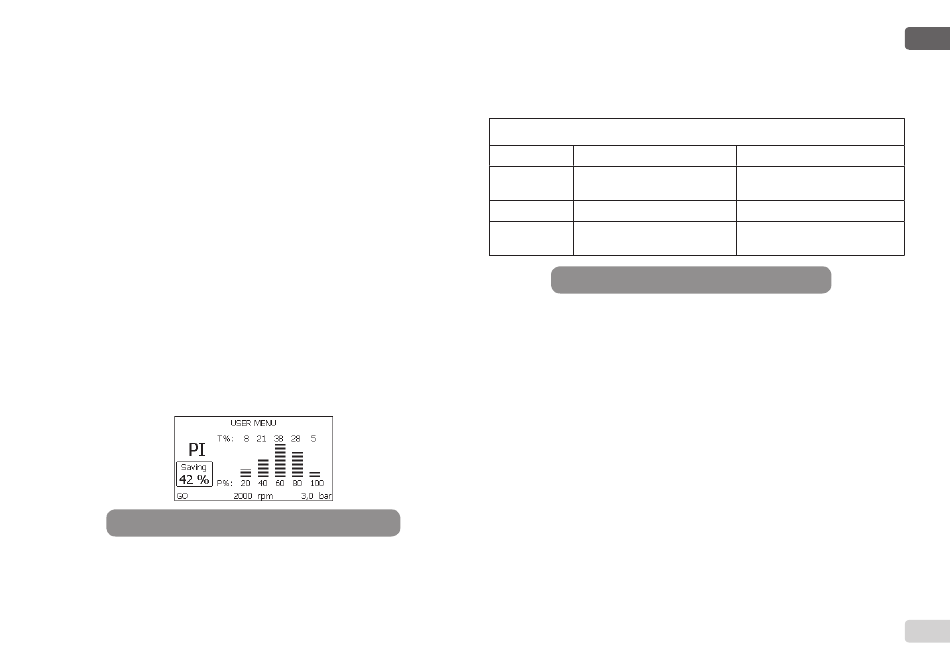

16.ábra: Teljesítmény diagram kijeleztetése
7.1.9 - Többszivattyús rendszer
Kijelzésre kerül a rendszer státusza amikor többszivattyús működés törté-
nik. Ha nem áll fenn a kommunikáció a hiányzó vagy megszakadt kommu-
nikáció ikonja kerül kijelzésre. Ha több egymással összekötött berendezés
van jelen, kijelzésre kerül egy ikon mindegyikhez. Az ikon egy szivattyút
ábrázol és ez alatt megjelennek a rá vonatkozó státusz karakterek.
A működési státusz szerinti kijelzést a 11. táblázat mutatja be.
A rendszer kijelzése
Státusz Ikon
Motor működik Forgó szivattyú szimbóluma
Álló szivattyú szimbóluma
Motor áll
Berendezés
Álló szivattyú szimbóluma
hibaáll.-ban
11.tábl.: A többszivattyús rendszer kijeleztetése
Ha egy adott berendezés tartalékként van konfigurálva, a szivattyú ikonja
sötét és a kijelzés a 8. táblázatnak megfelelő, azzal a különbséggel, hogy
álló motor esetén a kijelzés "F" és nem "SB".
7.1.10 - Megvalósított átfolyás
Ez a kijelzési oldal kétféle áramlásmérőt mutat be. Az első a berendezés
által leadott összes vízmennyiséget mutatja. A második egy rész számlálót
mutat mely bármikor nullázható.
A rész-számláló ezen a kijelzési oldalon nullázható ha 2 másodpercre
megnyomjuk a " - " gombot.
7.1.11 - VE: A verzió kijeleztetése
A berendezés hardver és szoftver verziójának kijeleztetése.
7.1.12- FF: Fault & warning kijeleztetése (történeti)
A rendszer működése folyamán előfordult hibák időrendbeli (kronológi-
kus) kijeleztetése.
Az FF szimbólum alatt megjelenik két számjegy x/y melyek a következő-
ket jelzik: x= kijelzett hibák, y= memóriában tárolt összes hiba száma ; a
számoktól jobbra látható egy jelzés a kijelzett hiba típusára vonatkozóan.
HU
MAGYAR
Státusz információ az ikon alatt
Valós ford.sz. három számjegy-
ben
SB
