7.1.4 - VF: Akış görüntüleme
Seçilen ölçü birimine göre [litre/dak] veya [gal/dak] olarak ifade edilen anlık
akışı gösterir.
7.1.5 - PO: Emilen güç görüntüleme
Elektrikli pompa tarafından emilen, [kW] olarak ifade edilen güç.
Ölçülen güç PO simgesinin altında yuvarlak yanıp sönen bir simge
belirebilir. Bu simge, alarm öncesi kabul edilebilir maksimum güç eşiğinin
aşıldığının sinyalini verir.
7.1.6 - C1: Faz akımı görüntüleme
Motorun [A] olarak ifade edilen faz akımı.
C1 faz akımı simgesinin altında yuvarlak yanıp sönen bir simge belirebilir.
Bu simge, alarm öncesi kabul edilebilir maksimum akım eşiğinin aşıldığının
sinyalini verir. Simge düzenli aralıklarla yanıp sönerse bu, motor aşırı akım
korumasının etkinleştirilmekte olduğunu ve muhtemelen tetikleneceğini
gösterir.
7.1.7 - İş saatleri ve yolverme adedi
Üç satır halinde cihazın elektrik besleme saatleri, pompanın iş saatleri ve
motora yolverme adedini gösterir.
7.1.8 - PI: Güç histogramı
Sağlanan güç histogramı 5 adet dikey çubuk olarak görüntülenir. Bu
histogram pompanın ne kadar süre belirli bir güç seviyesinde açık
kaldığını gösterir. Yatay eksende değişik güç seviyelerindeki çubuklar yer
almaktadır. Dikey eksende pompanın spesifik güç seviyesinde açık kaldığı
süre (toplam sürenin yüzde % şeklinde ifade edilen parçası) bulunmaktadır.

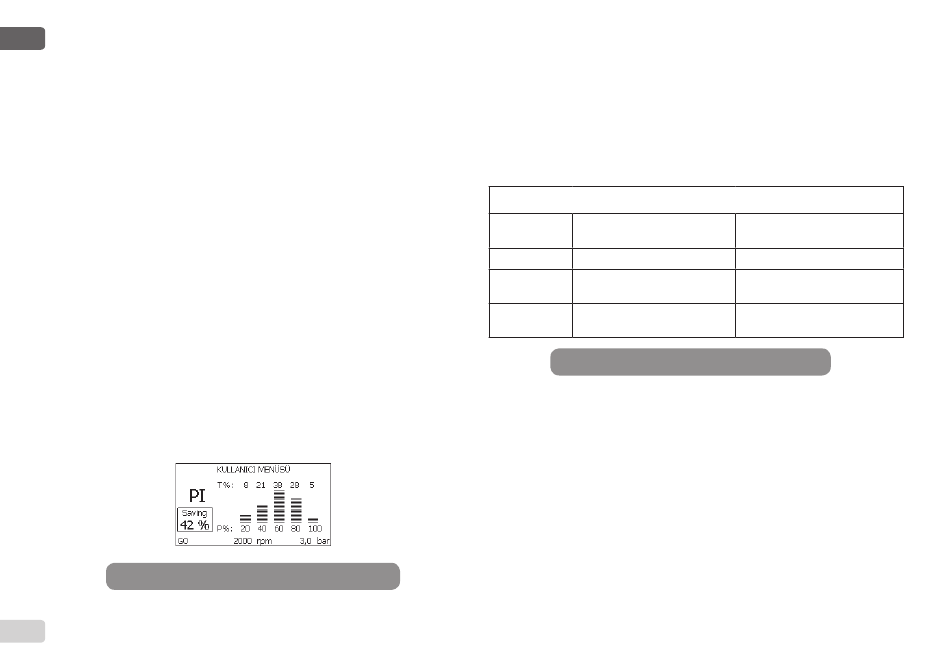

Şekil 16: Güç histogramının görüntülenmesi
637
7.1.9 - Çoklu pompa sistemi
Çoklu invertörlü bir tesisatta sistem durumunu görüntüler. İletişim yoksa,
iletişimin olmadığını veya kesildiğini gösteren bir simge gösterilir. Birkaç
adet birbirine bağlı invertör varsa, her biri için bir simge görüntülenir. Simge,
altında pompa durumu göstergeleriyle pompanın simgesini gösterir.
Çalışma durumuna bağlı olarak Tablo 11'de şu bilgiler gösterilir.
Sistemin görüntülenmesi
Durum Simge
Motor çalışıyor Dönen pompa çarkı simgesi
Motor
Sabit pompa simgesi
beklemede
Cihaz arıza
Sabit pompa simgesi
durumunda
Tablo 11: Çoklu pompa sisteminin görüntülenmesi
Cihaz yedek olarak yapılandırılmış ise, pompayı temsil eden ikon koyu
renklidir; görüntüleme, Tablo 8'a benzer şekilde kalır, tek istisna, motorun
durmuş olması halinde, SB yerine F görüntülenmesinden ibarettir.
7.1.10 - Sağlanan akış miktarı
Bu sayfada iki adet akış sayacı gösterilmektedir. Birincisi makineden
sağlanan toplam akış miktarını gösterir. İkincisi ise kullanıcı tarafından
sıfırlanabilir günlük sayacı gösterir.
Günlük sayaç, bu sayfada "-" tuşuna 2 saniye basılı tutularak sıfırlanabilir.
7.1.11 - VE: Versiyon görüntüleme
Ekipmanın donanım ve yazılım versiyonu.
Simgenin altındaki durum
bilgisi
Üç rakamla ifade edilen hız
SB
F
