Qualora l'installazione verticale del sistema sia di tipo "sopra-
battente", si raccomanda di prevedere una valvola di non ritorno
nel tratto di impianto in aspirazione; questo al fine di permettere
l'operazione di carico del sistema (par. 2.1.2).
Qualora l'installazione sia di tipo "soprabattente", installare il
tubo d'aspirazione dalla sorgente d'acqua alla pompa in modo
ascendente evitando la formazione di "colli d'oca" o sifoni. Non
collocare il tubo di aspirazione sopra il livello della pompa (per
evitare formazione di bolle d'aria nel tubo di aspirazione). Il tubo
di aspirazione deve pescare al suo ingresso ad almeno 30cm
di profondità sotto al livello dell'acqua e deve essere a tenuta
stagna per tutta la sua lunghezza, fino all'ingresso nell'elettro-
pompa.
I condotti di aspirazione e mandata devono essere montati in
modo che non esercitino alcuna pressione meccanica sulla pom-
pa.
2.1.2.Operazioni di carico
Installazione soprabattente e sottobattente
Installazione "soprabattente" (par. 2.1.1): accedere al vano tecnico e, con
l'ausilio dell'utensile accessorio (Fig.3_punto 5) o di un cacciavite, rimuo-
vere il tappo di carico (Fig.3_punto 6). Attraverso la porta di carico, riem-
pire il sistema con acqua pulita, facendo attenzione a lasciar uscire l'aria.
Se la valvola di non ritorno sul condotto di aspirazione (raccomandata nel
paragrafo par. 2.1.1) è stata predisposta in prossimità della porta di ingres-
so del sistema, la quantità d'acqua con cui riempire il sistema stesso do-
vrebbe essere di 2.2 litri. Si consiglia di predisporre la valvola di non ritorno
all'estremità del tubo di aspirazione (valvola di fondo) in modo da poter
riempire completamente anche questo durante l'operazione di carico. In
questo caso la quantità di acqua necessaria per l'operazione di carico sarà
dipendente dalla lunghezza del tubo di aspirazione (2.2 litri + ...).
Installazione "sottobattente" (par. 2.1.1): se fra il deposito di acqua ed il
sistema non sono presenti valvole di intercetto (o sono aperte), questo
si carica automaticamente non appena gli si consente di far uscire l'aria
11
intrappolata. Quindi allentando il tappo di carico (Fig.3_punto 6) quanto
basta per far sfiatare l'aria intrappolata, si consente al sistema di caricarsi
completamente. Occorre sorvegliare l'operazione e chiudere la porta di ca-
rico non appena l'acqua fuoriesce (si suggerisce comunque di prevedere
un valvola di intercetto nel tratto di condotto in aspirazione ed utilizzarla per
comandare l'operazione di carico a tappo aperto). In alternativa, nel caso
in cui il condotto di aspirazione fosse intercettato da una valvola chiusa,
può essere eseguita l'operazione di carico in maniera analoga a quella
descritta per l'installazione soprabattente.

2.2 - Configurazione Orizzontale

Togliere i 4 piedi di appoggio dal vassoio inferiore dell'imballo ed avvitarli a
battuta nelle relative sedi in ottone della faccia E. Posizionare il sistema in
loco tenendo conto degli ingombri in Fig.9.
• La distanza di almeno 270mm fra la Faccia B del sistema ed un
ingombro è consigliata per poter effettuare un'eventuale inter-
vento di manutenzione della valvola di non ritorno senza scolle-
gare il sistema dall'impianto.
• La distanza di almeno 200mm fra la Faccia A del sistema ed un
ingombro è raccomandata per poter togliere lo Sportello ed ave-
re accesso al Vano tecnico.

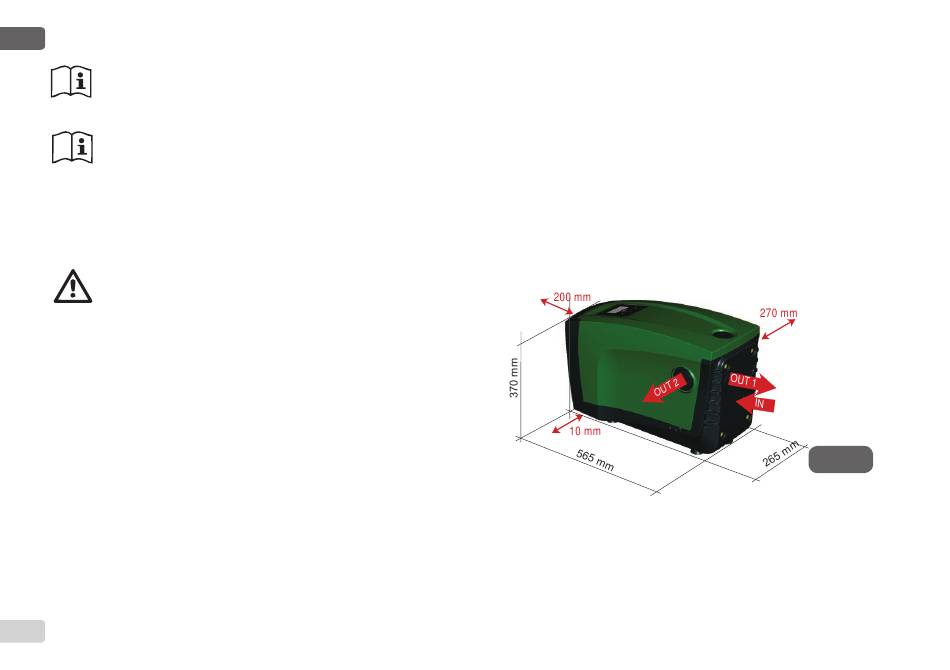

Figura 9
