Användning av ände C:
I praktiken en spårskruvmejsel som har korrekt mått för att skruva i/
ur pluggarna för systemets huvudanslutningar (1" och 1"1/4). Den ska
användas vid den första installationen för att ta bort pluggarna från
munstyckena dit systemet ska anslutas, för påfyllning vid horisontell
installation, för att komma åt backventilen o.s.v. Om nyckeln kommer bort
eller blir skadad kan samma
arbetsmoment utföras med
en spårskruvmejsel som har en spårskruvmejsel som har
lämpliga mått.

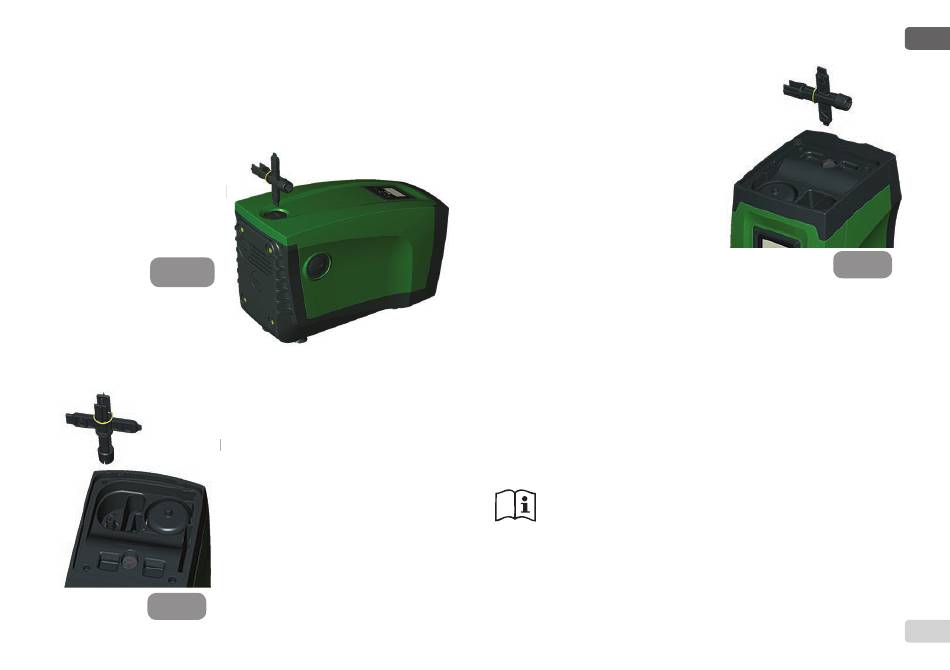

Fig. 24
Användning av ände D:
Sexkantnyckel för borttagning
av påfyllningspluggen vid
vertikal installation. Om nyckeln
kommer bort eller blir skadad kan samma arbetsmoment utföras med en
krysskruvmejsel som har lämpliga mått.
Användning av ände E: Användning av ände E:
I praktiken en spårskruvmejsel som
har korrekt mått för att skruva i/ur
pluggen för åtkomst till motoraxeln.
Om snabbkopplingsbasen (kap. 9.3)
har installerats används nyckeln för
att komma åt frigörningsnyckeln. Om
nyckeln kommer bort eller blir skadad
kan samma arbetsmoment utföras med
en spårskruvmejsel som har lämpliga
mått.
Fig. 25
Användning av ände F:
Nyckeln används för underhåll
backventilen och beskrivs utförligare i
kap. 10.3.
10.2 - Tömning av systemet
Gör följande för att tömma systemet på
vatten:
1. Slå från eltillförseln.
2. Öppna
utloppskranen
mast systemet för att tryckav-
lasta systemet och tömma det
så mycket det går.
3. Om det finns en avstängningsventil direkt efter systemet (all-
tid rekommenderat) ska den stängas så att vattnet inte rin-
ner in i anläggningen mellan systemet och den första öppna
kranen.
4. Plugga sugledningen i punkten närmast systemet (alltid re-
kommenderat att ha en avstängningsventil direkt före syste-
met) så att inte även hela systemet på sugsidan töms.
5. Ta bort avtappningspluggen (Fig. 1, sida E) och låt vattnet
som finns inuti rinna ut (ca 2,5 L).
6. Vattnet som finns kvar på systemets trycksida efter syste-
mets inbyggda backventil kan rinna ut när systemet från-
kopplas eller när pluggen på det andra utloppet (som ännu
inte har använts) tas bort.
Systemet klarar inte att tömma ut allt vatten som finns inuti
även om det är i stort sett tomt. I samband med hantering av
systemet efter tömning kan små mängder vatten rinna ut från
systemet.

10.3 - Backventil

Systemet har en inbyggd backventil som behövs för korrekt funktion.
Fasta partiklar eller sand i vattnet kan orsaka felfunktion hos ventilen
SVENSKA
av
när-
Fig. 26
