ся допълнения и изменения в тази инструкция, без те да
противоречат на началните характеристики.
1- ОБЩИ СВЕДЕНИЯ
Продукта представлява интегрирана система направена от само-
засмукваща, многостъпална, центробежна помпа, електрическа част
за контрол и управление, и разширителен съд.
Приложение
Захранване на водни системи за битови и индустриални цели.

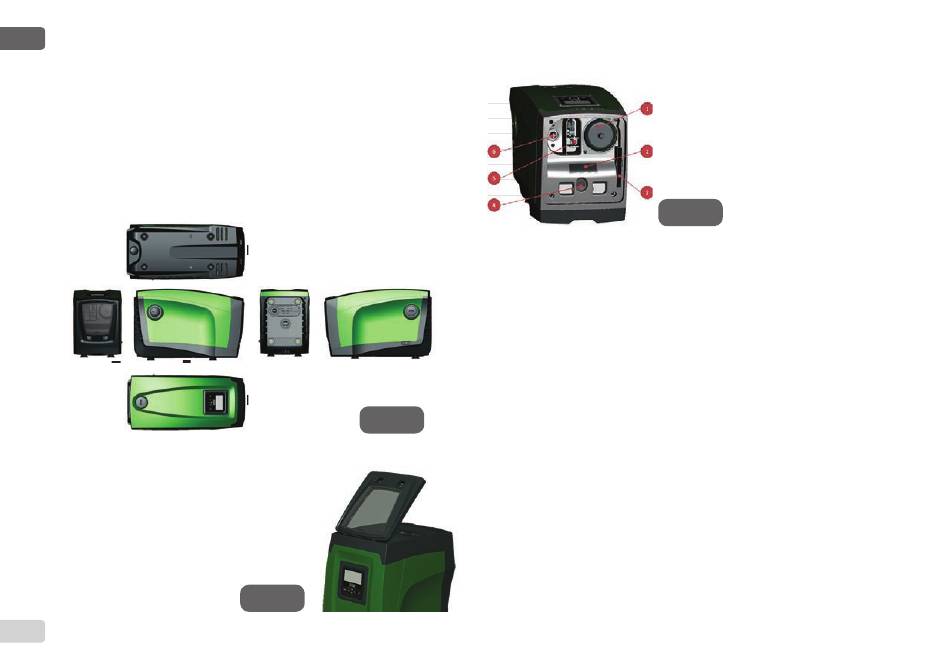

Изглежда като паралелепипед с 6 лица – фиг. 1.
B B
A A
Лице A: чрез вратичка се осигурява достъп до техническия отсек. Тя
се отваря по начин показан на фиг. 2.
837
E E
C D
F F
Фигура. 1
Фигура 2
След отваряне на вратата има достъп до (виж фиг.3):
1. Клапан на разширителния съд;
2. Техническа табела с данни;
3. Кратко ръководство;
4. Вал на мотора;
5. Допълнителни аксесоари;
6. Напълващ отвор (само за вертикален
монтаж).
Лице B: Сваляем капак под който има достъп до обратния клапан
(виж пар. 10.3). Свалянето му се разрешава само от лицензиран със-
тав с цел поддръжка.
Лице C: има 4 стъпки в случай за вертикален монтаж. Двата 1" деко-
ративни капака захванати с болтове могат да се свалят за свързване
директно към системата, в зависимост от желаната конфигурация.
Към "IN" ( вход) се свързва захранващата с вода магистрала, а към
"OUT" (изход) захранваната с вода система. Също така има вентили-
раща решетка.
Лице D: Сваляйки декоративен капака 1" има достъп до втора снаб-
дяваща магистрала, която може да се използва паралелно с основ-
ната, маркирана с "OUT" (изход) на лице C. Захранващия кабел е за
главното електрическо захранване.
Лице E: 4 стъпала за хоризонтален монтаж. 1" има основна функция
за изпразване на системата. Има две вентилационни решетки.
Лице F: сваляем капак, 1" има двойна функция: при хоризонтален
монтаж, затворен изход ползван за захранване (виж пар. 2.2.3); при
вертикален монтаж, същия изход служи като вход за хидравличното
свързване (също като "IN" на лице C и е негова алтернатива). На лице-
вия капак се намира и пулта за управление на системата.
Системата може да се инсталира по два начина: хоризонтално
(фиг. 4) или вертикално (фиг. 5).
Фигура 3
