7.4.2 - RI: Ustawienie prędkości
Ustawianie prędkości silnika w obr/min. Umożliwia wymuszanie liczby ob-
rotów zgodnie z ustawioną wartością.
7.4.3 - VP: Wyświetlanie wartości ciśnienia
Ciśnienie instalacji mierzone w [barach] lub [psi], w zależności od ustawio-
nej jednostki miary.
7.4.4 - VF: Wyświetlanie wartości natężenia przepływu
Wyświetl przepływ wybranej jednostki miary. Można dokonać wyboru jed-
nostki miary pomiędzy [l/min] lub [gal/min], zgodnie z opisem w par. 7.5.4
– MS: System miar.
7.4.5 - PO: Wyświetlanie mocy pobranej
Moc pobierana przez pompę elektryczną, wyrażona w [kW].
Pod symbolem mierzonej mocy PO może pojawić się dodatkowo okrągły
migający symbol. Oznacza on wstępny alarm, informujący o przekrocze-
niu maksymalnej dopuszczalnej wartości mocy.
7.4.6 - C1: Wyświetlanie prądu fazowego
Prąd fazowy silnika, wyrażony w [A].
Pod symbolem prądu fazowego C1 może pojawić się dodatkowo okrągły
migający symbol. Oznacza on wstępny alarm, informujący o przekrocze-
niu maksymalnej dopuszczalnej wartości prądu fazowego. Jeżeli symbol
miga w regularnych odstępach, oznacza to rozpoczęcie działania zabez-
pieczenia przez przetężeniem w silniku i prawdopodobną blokadę.
7.4.7 - RS: Wyświetlanie prędkości obrotów
Wyświetlanie prędkości obrotów silnika, wyrażonej w obr/min.
7.4.8 - TE: Wyświetlanie temperatury radiatora
7.5 - Menu montażysty
Dostęp uzyskuje się z menu głównego, po jednoczesnym wciśnięciu przy-
cisków MODE, SET i „-", oraz po ich przytrzymaniu do momentu, aż na
wyświetlaczu pojawi się pierwszy parametr w menu montażysty (lub wy-
korzystując w tym celu menu wyboru, poprzez wciskanie „+" lub „-"). Menu
pozwala wyświetlać i zmieniać różne parametry konfiguracji. Przycisk
MODE umożliwia przejście do kolejnych pozycji w obrębie tego samego
menu. Przyciski „+" i „-" umożliwiają odpowiednio zwiększanie i zmniejsza-
nie wartości wybranego parametru. Aby wyjść z bieżącego menu i wrócić
do menu głównego, wcisnąć przycisk SET.
7.5.1 - RP: Ustawianie wartości obniżenia ciśnienia na użytek ponow-
nego uruchomienia
Wyraża wartość obniżenia ciśnienia względem wartości SP, która powodu-
je ponowne uruchomienie pompy.
Np.: jeżeli ustawione ciśnienie wynosi 3,00 [bary], a RP 0,5 [bara], ponow-
ne uruchomienie pompy następuje przy wartości 2,5 [bara].
RP może zostać ustawione od wartości minimalnej 0,1 bara do wartości mak-
symalnej 1 [bara]. W szczególnych warunkach (np.: w przypadku ustawienia
wartości niższej od RP) może ona zostać automatycznie ograniczona.
Aby ułatwić użytkownikowi dokonywanie ustawień, na stronie ustawień RP
pojawia się oznaczona symbolem RP rzeczywista wartość ciśnienia uru-
chamiania pompy, patrz rysunek 17.

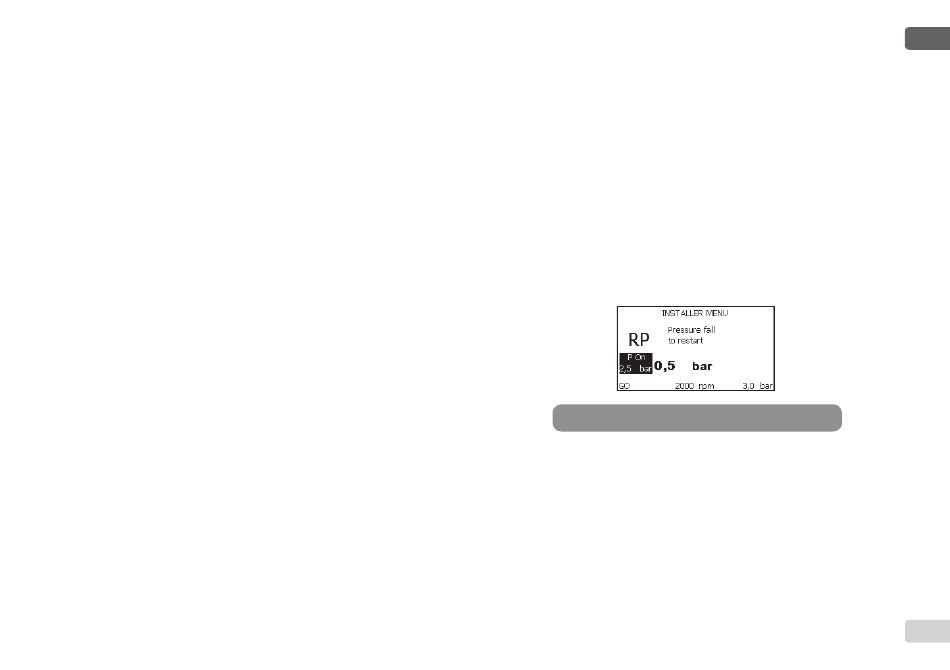

Rysunek 17: Ustawianie wartości ciśnienia uruchamiania

7.5.2 - OD: Rodzaj instalacji

Dozwolone wartości 1 i 2, odpowiednio dla instalacji sztywnej lub elastycznej.
W urządzeniu ustawiany jest fabrycznie tryb 1, pasujący do większości
instalacji. W przypadku wahań ciśnienia, których nie można ustabilizować
z wykorzystaniem parametrów GI i GP przejść do trybu 2.
