6 - PULPIT PRZYCISKOWY I WYŚWIETLACZ

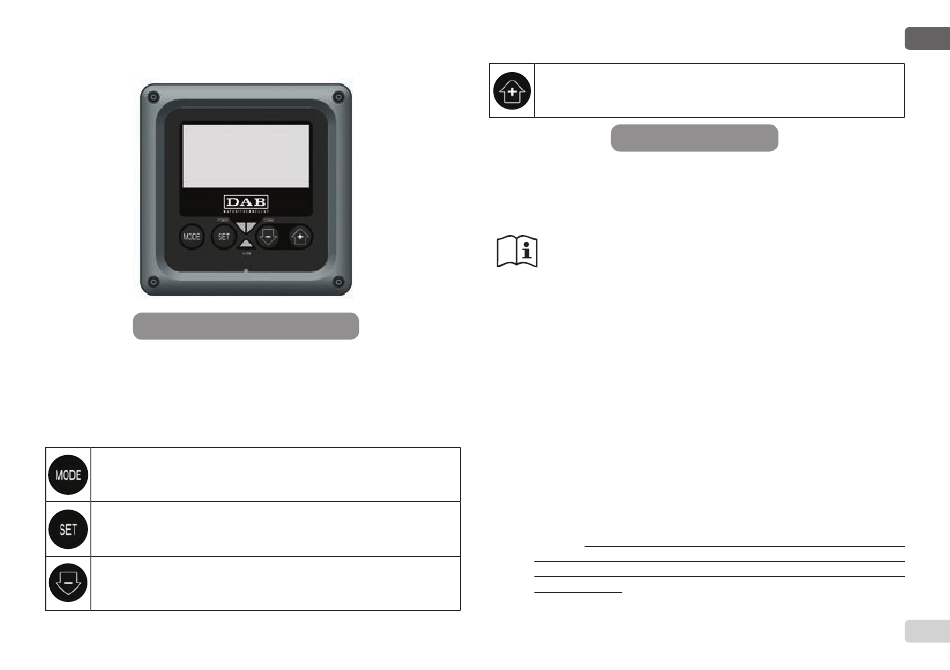

Rysunek 12: Wygląd interfejsu użytkownika
Interfejs użytkownika tworzy pulpit przyciskowy z wyświetlaczem LCD
128x240 pikseli oraz kontrolkami sygnalizującymi POWER, COMM,
ALARM, jak to zostało przedstawione na rysunku 12.
Na ekranie wyświetlane są wielkości wartości oraz stan urządzenia, wraz
z podaniem funkcji poszczególnych parametrów.
Funkcje przycisków zostały opisane w tabeli 6.
Przycisk MODE umożliwia przejście do kolejnych pozycji w obrębie tego
samego menu. Przytrzymanie wciśniętego przycisku przez co najmniej 1
sekundę umożliwia przejście do pozycji poprzedniego menu.
Przycisk SET pozwala na wyjście z bieżącego menu.
Zmniejsza aktualną wartość parametru (jeżeli parametr jest parametrem
zmiennym).
Zwiększa aktualną wartość parametru (jeżeli parametr jest parametrem
zmiennym).
Tabela 6: Funkcje przycisków
Przytrzymanie wciśniętego przycisku „+" lub „-" umożliwia automatyczne
zwiększenie/zmniejszenie wybranego parametru. Po upływie 3 sekund od
wciśnięcia przycisku „+" lub „-" prędkość zwiększania/zmniejszania auto-
matycznie się zwiększa.
Po wciśnięciu przycisku „+" lub „-" wybrana wielkość zostaje
zmodyfikowana i niezwłocznie zapisana w pamięci trwałej (EE-
PROM). Wyłączenie urządzenia na tym etapie, również przypad-
kowe, nie powoduje utraty ustawionego parametru.
Przycisk SET służy wyłącznie do wychodzenia z aktualnego
menu i nie jest niezbędny do zapisania dokonanych zmian. Tylko
w szczególnych przypadkach, opisanych w rozdziale 0, niektóre
z wielości aktywowane są po wciśnięciu SET lub MODE.
Kontrolki sygnalizacyjne
• Zasilanie
Kontrolka koloru białego. Świeci się światłem stałym gdy do urzą-
dzenia doprowadzane jest zasilanie. Miga gdy urządzenie jest wy-
łączone (patrz par. 5.5).
• Alarm
Kontrolka koloru czerwonego. Świeci się światłem stałym gdy
urządzenie jest zablokowane z powodu błędu.
• Komunikacja
Kontrolka koloru niebieskiego. Świeci się światłem stałym gdy wy-
korzystywana jest komunikacja bezprzewodowa i działa ona po-
prawnie. Miga z małą częstotliwością w sytuacji, gdy urządzenie zo-
stało skonfigurowane do pracy w trybie komunikacji, a komunikacja
nie jest dostępna, nie została wykryta lub występują nieprawidłowo-
ści komunikacji. Miga z dużą częstotliwością podczas połączenia z
innymi urządzeniami bezprzewodowymi. Gdy komunikacja nie jest
