6 - BOTONERA Y PANTALLA

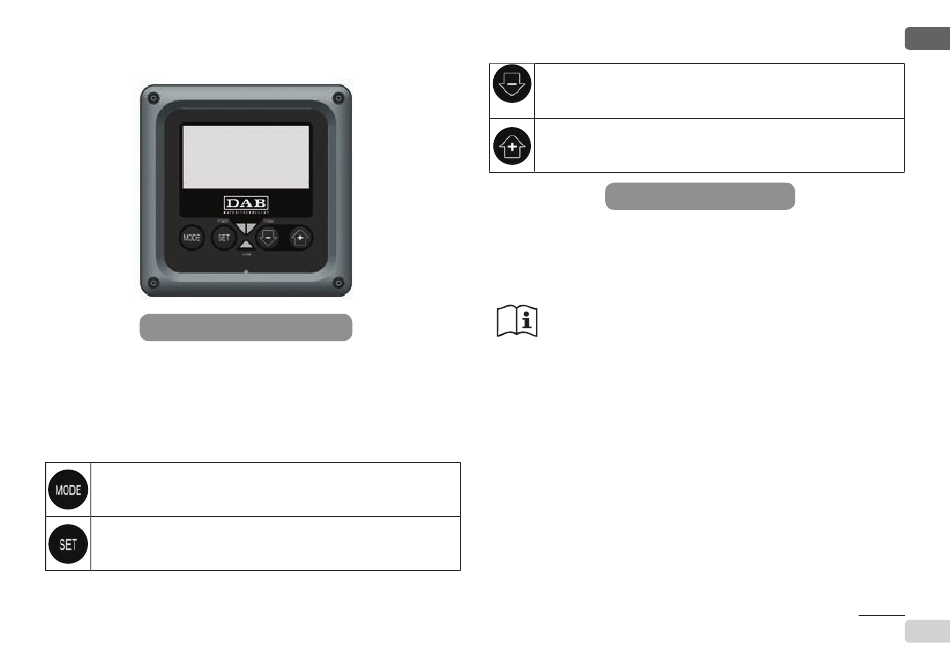

Figura 12: Aspecto de la interfaz usuario
La interfaz usuario está compuesta por un teclado con pantalla LCD
128x240 pixeles y LED de señalización POWER, COMM, ALARM como
se puede observar en la Figura 12.
La pantalla muestra las magnitudes y las condiciones del dispositivo,
indicando las funciones de los distintos parámetros.
Las funciones de los botones están resumidas en la Tabla 6.
El botón MODE permite pasar a los elementos siguientes dentro de cada
menú. Presionándolo durante al menos 1 segundo se salta al elemento
de menú anterior.
El botón SET permite salir del menú actual.
Disminuye el parámetro actual (si es un parámetro que se puede modi-
ficar).
Aumenta el parámetro actual (si es un parámetro que se puede modificar).
Tabla 6: Funciones de los botones
Una presión prolongada del botón "+" o del botón "-" permite aumentar
o disminuir automáticamente el parámetro seleccionado. Transcurridos 3
segundos después de presionar el botón "+" o el botón "-" aumenta la
velocidad de incremento/disminución automáticos.
Al pulsar el botón + o el botón - la magnitud seleccionada
se modifica y se memoriza inmediatamente en la memoria
permanente (EEprom). El apagado, incluso accidental, de la
máquina durante esta etapa no provoca la pérdida del parámetro
configurado.
El botón SET sirve únicamente para salir del menú actual y sirve
para memorizar las modificaciones hechas. Sólo en algunos
casos descritos en el capítulo 0 algunas magnitudes se activan
pulsando "SET" o "MODE".
Led de señalización
• Potencia
LED de color blanco. Está encendido con luz fija cuando la
máquina está alimentada. Destella cuando la máquina está
inhabilitada (véase el apdo. 5.5).
• Alarma
LED de color rojo. Está encendido con luz fija cuando la máquina
está bloqueada por un error.
• Comunicación
LED de color azul. Está encendido con luz fija cuando se utiliza
la comunicación wireless y funciona correctamente. Destella
