HU
MAGYAR
Vízszint feletti telepítés : ha a víztartály vagy más vízvételi hely és a szi-
vattyúzó berendezés között nincs beépítve záró (leválasztó) szelep, (vagy
az nyitva van) akkor a berendezés automatikusan feltöltődik vízzel ha en-
gedjük távozni belőle a levegőt.
Fentieknek megfelelően az ilyen típusú installációnál meg kell lazítani a
betöltő (légtelenítő) furat csavarját (lásd 6. tétel/3.ábra) annak érdekében,
hogy a bentrekedt levegő távozni tudjon.Ez lehetővé teszi a teljes feltöltést
vízzel. Felügyelni kell a feltöltési műveletet és elzárni a betöltő nyílást mi-
helyt a víz túlcsordul. (javasolt a szívócsőhöz egy zárószelepet beépíteni
melynek segítségével könnyen ellenőrzés alatt tartható a feltöltés nyitott
betöltő nyílás mellett). Alternatívaként: ha a szívó csővezeték zárósze-
leppel van ellátva és az zárt állapotban van, a vízzel való feltöltés úgy is
elvégezhető, mint a vízszint feletti telepítés esetén.
2.2 - Vízszintes elrendezésű telepítés
Vegye ki a csomagolás alsó tárcájáról a 4 db. menetes tartólábat és csa-
razozza be azokat az "E" nézeten ábrázolt menetes furatú, sárgaréz be-
tétekbe.Telepítse a rendszert az installációs helyen, szem előtt tartva a
befoglaló méreteket (lásd 9. ábra).
789
• A "B" nézet szerinti oldal és egy esetleges tárgy között legyen
legalább 270 mm távolság annak érdekében, hogy elvégezhető
legyen az esetleges karbantartási művelet az egyirányú szelep-
nél anélkül, hogy le kellene kötni a berendezést a csővezetékről.
• Javasolt legalább 200 mm távolságot tartani az "A" nézet szerinti
oldal és egy esetleges tárgy között annak érdekében, hogy le-
vehető legyen a berendezés fedele és hozzáférjünk az ún. „tec-
nikai térhez".
• Kötelező legalább 10 mm távolságot tartani a "D" nézet szerinti
oldal és egy külső tárgy között az elektromos tápkábel kimenetét
biztosítani.
Ha a telepítési hely nem megfelelően sík, akkor a menetes tartólábbal vé-
gezze el a hézagolást úgy, hogy a berendezés stabilan álljon. Biztosítani
kell a berendezés elméleti tengelyének tökéletesen függőleges pozícióját,
ne álljon ferde pozícióban!
2.2.1 Hidraulikus bekötések
Végezze el a bemeneti hidraulikus csatlakozást a "C" nézet szerinti oldalon "IN"
jelzéssel ellátott csonknál. (lásd 9. ábra) (szívócső bekötése). Távolítsa el a
bekötő csonk védő dugóját a tartozék szerszámmal vagy egy csavarhúzóval.
Végezze el a kimeneti cső csatlakoztatását a szivattyúzó berendezéshez a "C"
nézet szerinti oldalon "OUT1" jellel ellátott kimeneti csonkhoz (lásd 9. ábra)
vagy a "D" nézet szerinti oldalon "OUT2" jellel ellátott kimeneti csonkhoz (lásd
9. ábra) (nyomócső bekötése). Ebben a konfigurációban (vízszintes telepítés)
a két csatlakozó csonk egymástól függetlenül használható, azaz egyik csonk
a másiknak alternatívája. (az installáció körülményeitől függően használhatók
ezek) vagy egyidőben egyszerre mindkettő is használható (dupla nyomócsö-
ves rendszer). Távolítsa el azt a menetes védődugót (védődugókat) abból a
kimeneti csonkból (csonkokból) amit használni kíván a tartozék szerszámmal
vagy egy csavarhúzóval.
A szivattyúzó berendezés minden hidraulikus csatlakozása a vízellátó cső-

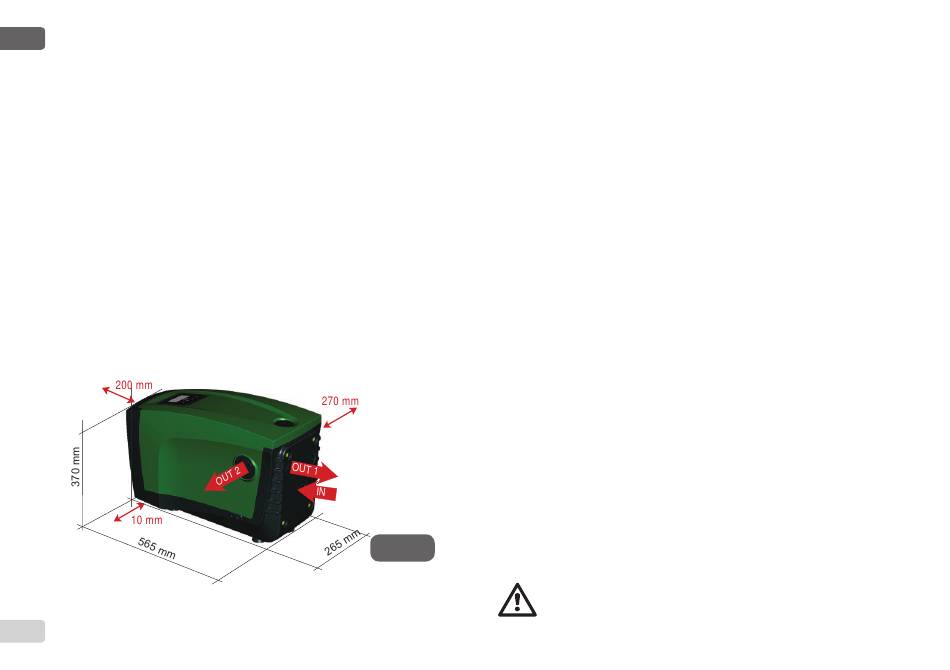

9. ábra
vezetékhez 1" Gáz méretű, sárgarézből készült belső menetű csonkokkal
történik.
Lásd a 8.ábránál közölt figyelemfelhívást !
