Wykorzystanie ramienia „C"
Jest to płaski śrubokręt o wymiarach odpowiednich do demontowania kor-
ków głównych podłączeń systemu (1" i 1"1/4). Wykorzystywany jest pod-
czas pierwszej instalacji do demontowania korków otworów, do których
ma zostać podłączona instalacja; do czynności napełniania w przypadku
montażu poziomego; do uzyskiwania dostępu do zaworu zwrotnego itp.
W przypadku zgubienia lub uszkodzenia klucza przedmiotowe czynności
można wykonać przy użyciu dowolnego śrubokręta płaskiego o odpowied-
nich wymiarach.
Wykorzystanie ramienia „D"
Klucz sześciokątny imbusowy
przeznaczony do demontowania
korka, w celu przeprowadzenia
czynności napełniania w przy-
padku montażu pionowego. W padku montażu pionowego. W
przypadku zgubienia lub uszko-
dzenia klucza przedmiotowe
czynności można wykonać przy
użyciu dowolnego śrubokręta
krzyżakowego o odpowiednich
wymiarach.
Wykorzystanie ramienia „E"
Jest to płaski śrubokręt o wymiarach
odpowiednich do demontowania korka
dostępu do wału silnika oraz,
o ile została zamontowana w systemie
baza z szybkozłączem (par. 9.3), do
uzyskiwania dostępu do klucza odłącza-
jącego system. W przypadku zgubienia jącego system. W przypadku zgubienia
lub uszkodzenia klucza przedmiotowe
czynności można wykonać przy użyciu
dowolnego śrubokręta płaskiego o odpo-
wiednich wymiarach.

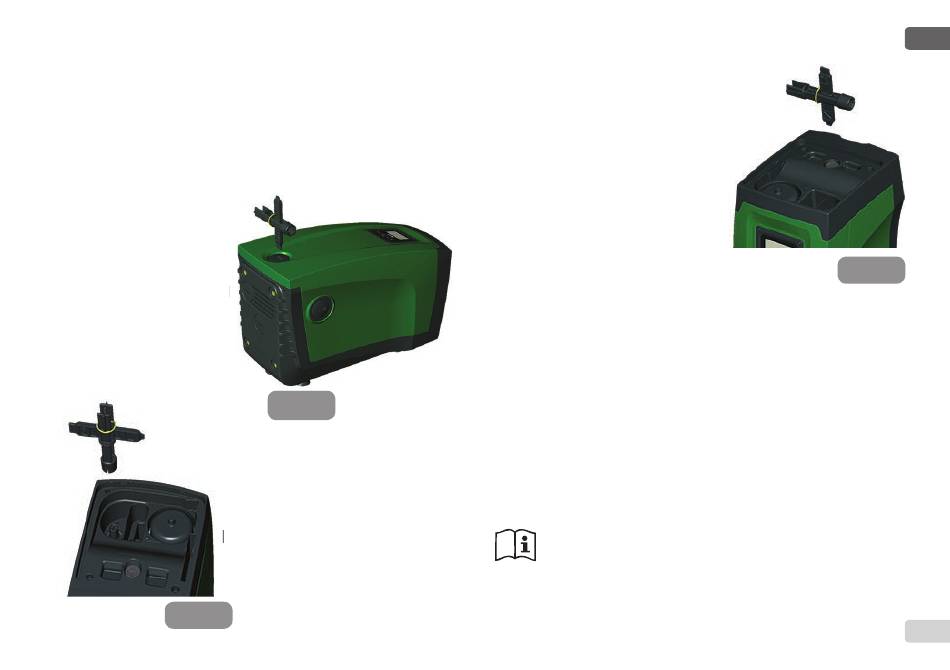

Rysunek 25
Rysunek 24
Wykorzystanie ramienia „F"
Narzędzie służy do konserwacji zawo-
ru zwrotnego, która to czynność została
szczegółowo opisana w paragrafie 10.3.
10.2 - Opróżnianie systemu
W przypadku konieczności opróżniania sy-
stemu z wody znajdującej się w jego wnę-
trzu, stosować się do poniższej procedury:
1. odłączyć zasilanie elektryczne;
2. otworzyć znajdujący się najbliżej
systemu zawór odprowadzenia,
co umożliwi obniżenie ciśnienia
w instalacji i jej opróżnienie;
3. jeżeli w bliskiej odległości za sy-
stemem znajduje się zawór odcinający (którego montaż jest zale-
cany), należy go zamknąć, aby uniemożliwić napływ wody do insta-
lacji na odcinku znajdującym się pomiędzy systemem a pierwszym
otwartym zaworem;
4. przerwać ciągłość przewodu zasysającego w miejscu znajdu-
jącym się możliwi najbliżej systemu (zaleca się montaż zaworu
odcinającego w bliskiej odległości przed systemem), tak aby
przewód zasysający nie został całkowicie opróżniony;
5. zdemontować korek na otworze spustowym (rys. 1 ściana E)
i pozwolić na wypływ wody z wnętrza urządzenia (ok. 2,5 litra);
6. woda, która znajduje się w instalacji odprowadzenia za wbudo-
wanym w system zaworem zwrotnym, będzie mogła wypłynąć
w momencie odłączenia systemu i zdemontowania korka drugie-
go otworu odprowadzającego (o ile nie jest wykorzystywany).
Pomimo zasadniczego opróżnienie systemu, w jego wnętrzu po-
zostaje niewielka ilość wody. Podczas manewrowania systemem
po czynności opróżnienia może zdarzyć się, że będzie ona wy-
pływać z systemu.
PL
POLSKI
Rysunek 26
