symboli. Symboli osoittaa sallitun maksimitehon ylittymisen esihälytystä.
7.1.6 - C1: vaihevirran näyttö
Moottorin vaihevirta [A].
Vaihevirran symbolin C1 alle saattaa ilmaantua pyöreä vilkkuva symboli.
Symboli osoittaa sallitun maksimivirran ylittymisen esihälytystä. Symbolin
säännöllinen vilkkuminen osoittaa, että moottorin ylivirtasuoja on
laukeamassa.
7.1.7 - Toimintatunnit ja käynnistysmäärä
Osoittaa kolmella rivillä laitteen sähkön syötön tunnit, pumpun työtunnit
ja moottorin käynnistysmäärän.

7.1.8 - PI: tehohistogrammi

Lähtötehon histogrammi, jossa on viisi pystypalkkia. Histogrammi osoittaa
ajan, jonka pumppu on ollut käynnissä määrätyllä tehotasolla. Vaaka-
akselille on sijoitettu eri tehotasojen palkit. Pystypalkki vastaa aikaa, jonka
pumppu on ollut käynnissä määrätyllä tehotasolla (aika-% suhteessa
kokonaisaikaan).

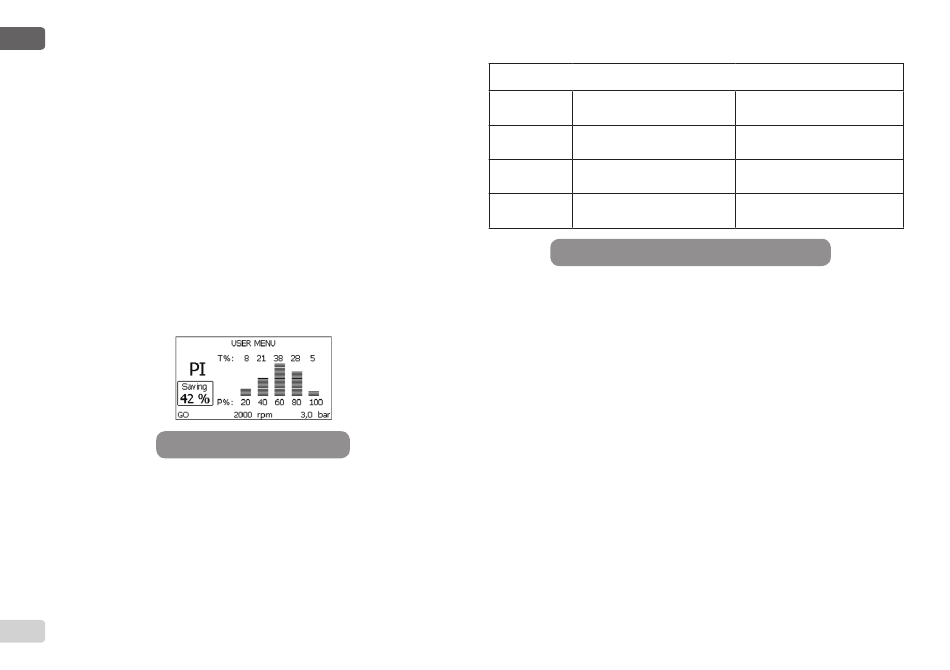

Kuva 16: Tehohistogrammin näyttö
7.1.9 - Monipumppujärjestelmä
Näyttää Monipumppujärjestelmän tilan. Ellei yhteyttä ole, näytölle ilmaantuu
puuttuvaa tai katkennutta yhteyttä osoittava kuvake. Jos järjestelmässä
on useita toisiinsa kytkettyjä laitteita, näytölle ilmaantuu kuvake jokaiselle
erikseen. Kuvakkeessa on pumppusymboli. Sen alapuolelle ilmaantuu
pumpun tilamerkkejä.
Toimintatilasta riippuen näytöllä näytetään taulukossa 11 annetut tiedot.
361
Järjestelmän näyttö
Tila Kuvake
Moottori
Pumpun pyörivä symboli
käynnissä
Moottorin
Pumpun pysähtynyt symboli
valmiustila
Laitteen
Pumpun pysähtynyt symboli
virhetila
Taulukko 11: Monipumppujärjestelmän näyttö
Jos laite on määritetty varalaitteeksi, pumppua osoittava kuvake on vä-
riltään tumma. Näyttö on taulukon 8 mukainen lukuun ottamatta pysähty-
neen moottorin ilmoitusta, joka on F (ei SB).
7.1.10 - Syöttövirtaus
Sivulla on kaksi virtauslaskuria. Toinen ilmoittaa laitteen syöttämän
kokonaisvirtauksen. Toinen on osittaislaskuri, jonka käyttäjä voi kuitata.
Osittaislaskuri voidaan kuitata tältä sivulta painamalla näppäintä - kahden
sekunnin ajan.
7.1.11 - VE: version näyttö
Laitteen laitteisto- ja ohjelmistoversio.
7.1.12 - FF: virheiden ja varoitusten näyttö (kertomus)
Järjestelmän toiminnan aikana
aikajärjestyksessä.
Symbolin FF alle ilmaantuu kaksi numeroa x/y, joista x vastaa näytettyä
virhettä ja y virheiden kokonaismäärää. Numeroiden oikealla puolella on
näytettyä virhetyyppiä vastaava ilmoitus.
Näppäimellä + ja - selataan virheluetteloa: näppäimellä - selataan
kertomusta taaksepäin vanhimpaan virheeseen asti, näppäimellä +
selataan kertomusta eteenpäin uusimpaan virheeseen asti.
Tilaa koskevat tiedot
kuvakkeen alla
Käytössä oleva nopeus kolmena
lukuna
SB
F
ilmaantuneiden virheiden näyttö
