2 - KURMA

Bu sistem "kapalı bir yerde" kullanılmak üzere tasarlanmıştır.
Sistemi açık havada bulunan ve/veya her türlü kötü hava
şartlarına maruz bir yere yerleştirmeyiniz.
Sistem, 0°C ila 50°C aralığındaki ortamlarda çalışmak için üzere
tasarlanmıştır (elektrik beslemesini sağlamak koşuluyla: bkz.
par. 7.6.14 "Donma önleyici fonksiyon").
Sistem içme suyu ile çalışmaya uygundur.
Sistem tuzlu su, pis sular, yanıcı, aşındırıcı ve patlayıcı sıvı
maddeleri (örneğin, petrol, benzin, sulandırıcılar), gres yağları,
gıda gres yağları ve ürünleri pompalamak için kullanılamaz.
Sistem, seviyesi e.sybox için 8 m ve e.sybox30/50 için 7 m
derinliğini geçmeyen suları emebilir (derinlik, su seviyesi ile
pompanın emme ağzı arasındaki yükseklik farkıdır).
Çek vanasını barındıran 1'' ¼ ağız üzerine hiçbir boru hattını
bağlamayınız bkz. res. 27
Sistemin evsel su beslemesi için kullanılması durumunda su
kaynakları yönetiminden sorumlu resmi makamların geçerli
kurallarına özen gösteriniz.
Kurma yeri seçilirken aşağıdakiler kontrol edilmelidir:
• Pompadaki teknik bilgi plakasında yer alan voltaj ve frekans
değerleri elektrik besleme sistemi ile ilgili verilere uygun ol-
malıdır.
• Elektrik bağlantıları kuru, su basma tehlikesine maruz olma-
yan bir yerde yapılmalıdır.
• Elektrik sistemi I ∆n ≤ 30 mA'lık bir diferansiyel şalterle dona-
tılmış ve topraklama sistemi çalışır durumda olmalıdır.
619
Pompalanması gereken suyun içinde yabancı parçacıklar bulunmadığından
emin olmadığınız takdirde sistemin girişine safsızlıkları geçirmemeye
uygun olacak bir filtre takınız.
Emme hattı borusuna bir filtre takılması sistemin hidrolik
performanslarının azalmasına neden olur. Performansların
azalması ise filtrenin sebep olduğu yük kaybı ile orantılıdır
(genellikle filtreleme kapasitesi arttıkça performanslar daha
düşer).
Tesisat ile bağlantıları, kullanıcı arayüzü paneli konumundan, aşağıda
gösterilenlere göre kullanılabilir yüzeyleri göz önünde bulundurarak, tercih
ettiğiniz konfigürasyon tipi (yani dikey veya yatay konfigürasyonu) seçin Ek
DAB arayüzleri kullanılırsa diğer kurulum konfigürasyonları elde edilebilir.
Lütfen bu konuda ilgili paragrafa bakınız (par. 9.2, 9.3).
2.1 - DİKEY KONFİGÜRASYON

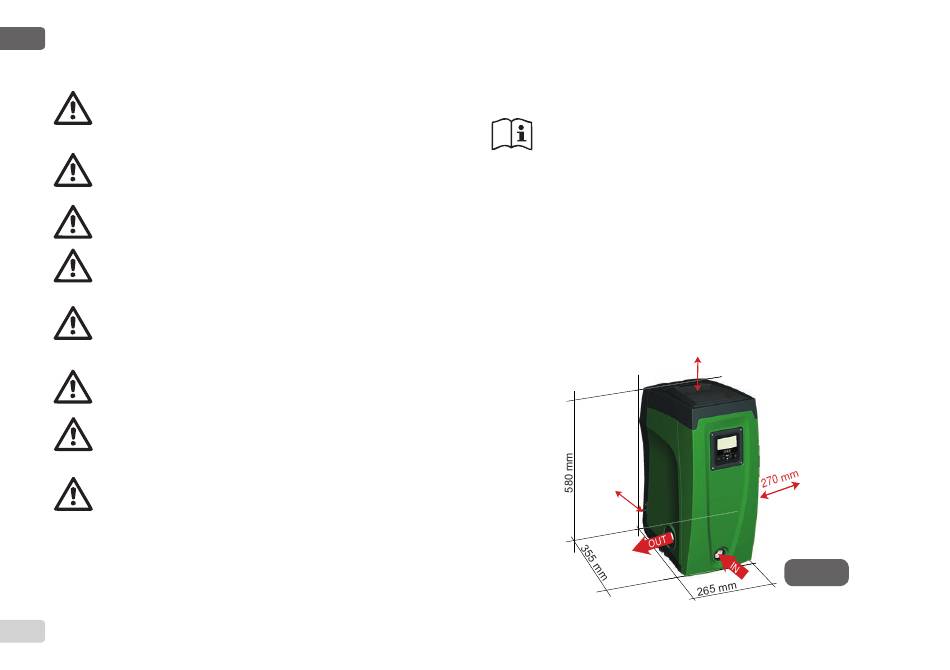

Ambalajın alt tarafında bulunan 4 destek ayağını çıkarın ve C yüzündeki
pirinç yuvalarına yerleştirip, sonuna kadar vidalayın. Şekil 7'de belirtilen
ebatları göz önünde bulundurarak sistemi seçtiğiniz yere yerleştiriniz.
200
10
mm
mm
Şekil 7
