10. KONSERWACJA

Przed przystąpieniem do wykonywania jakichkolwiek czynności
w obrębie urządzenia, odłączyć zasilanie elektryczne.
System nie wymaga przeprowadzania konserwacji zwyczajnej.
Pomimo tego poniżej zostały zamieszczone instrukcje dotyczące tych
czynności w ramach konserwacji nadzwyczajnej, których przeprowadze-
nie może być konieczne w szczególnych przypadkach (np.: opróżnienie
systemu z powodu dłuższego okresu nieaktywności).

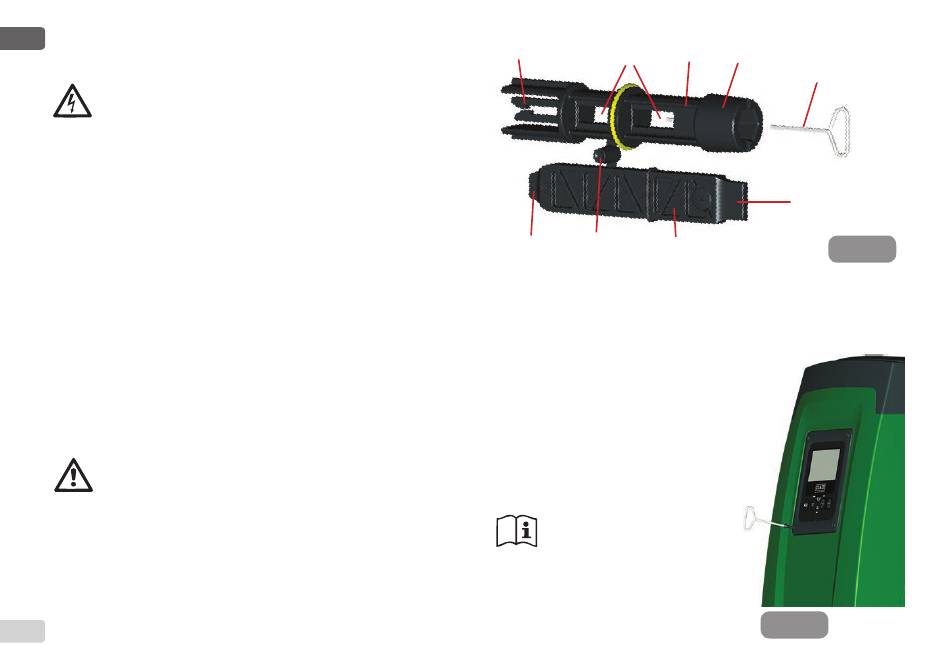

10.1 - Narzędzie podręczne
DAB dostarcza na wyposażeniu produktu podręczne narzędzie, przydatne
podczas wykonywania czynności w ramach montażu oraz ewentualnej
konserwacji nadzwyczajnej.
Narzędzie znajduje się we wnęce technicznej pompy. W jego skład wcho-
dzą 3 klucze:
1 – klucz metalowy o przekroju sześciokątnym (rys. 22 – 1);
2 – klucz plastikowy płaski (rys. 22 – 2);
3 – klucz plastikowy cylindryczny (rys. 22 – 3).
Klucz oznaczony jako „1" wsunięty jest w końcówkę „D" klucza „3". Pod-
czas pierwszego użycia należy rozdzielić 2 plastikowe klucze, oznaczone
jako „2" i „3", które dostarczane są w formie połączonej poprzeczką (rys.
22 – A):
Przełamać poprzeczkę „A", a następnie usunąć jej pozostałości
z obu kluczy, tak aby nie zostawić ostrych elementów, mogących
spowodować skaleczenie.
715
F
B
A
E
Klucza „1" użyć do ustawienia panelu interfejsu, która to czynność opisa-
na została w par. 2.2.2. W przypadku zgubienia lub uszkodzenia klucza,
czynność można wykonać posługując się standardowym kluczem sześcio-
kątnym 2 mm.
Po rozdzieleniu 2 plastikowych kluczy mogą
być one wykorzystane poprzez wsunięcie
klucza „2" w jeden z dwóch otworów „B" klu-
cza „3", ten, który będzie umożliwiał wygod-
niejsze wykonanie danej czynności. Uzy-
skuje się w ten sposób wielofunkcyjny klucz
krzyżakowy, w którym każde z 4 ramion słu-
ży do innej czynności.
Celem użycia klucza krzyżakowe-
go należy odłożyć klucz „1" i za-
bezpieczyć przed zgubieniem. Po
zakończeniu wykorzystywania klu-
cza krzyżakowego należy wsunąć
go ponownie do klucza „3".
D
3
1
C
2 Rysunek 22
Rysunek 23
