Gebruik sleutel "1" voor het richten van het Gebruik sleutel "1" voor het richten van het
interfacepaneel zoals beschreven in par. interfacepaneel zoals beschreven in par.
2.2.2. Als de sleutel verloren wordt of be-
schadigd raakt, kan deze handeling worden
verricht met een standaard zeskantsleutel
van 2 mm.
Nadat de 2 kunststof sleutels van elkaar Nadat de 2 kunststof sleutels van elkaar
gescheiden zijn kunnen ze worden gebruikt
door sleutel "2" door een van de gaten "B"
van sleutel "3" te steken: het gat dat het han-
digst is, afhankelijk van het werk dat gedaan
moet worden. Op dit punt heeft men een
multifunctionele kruissleutel; bij elk van de 4
uiteinden hoort een bepaald gebruik.
271
D
3
1
C

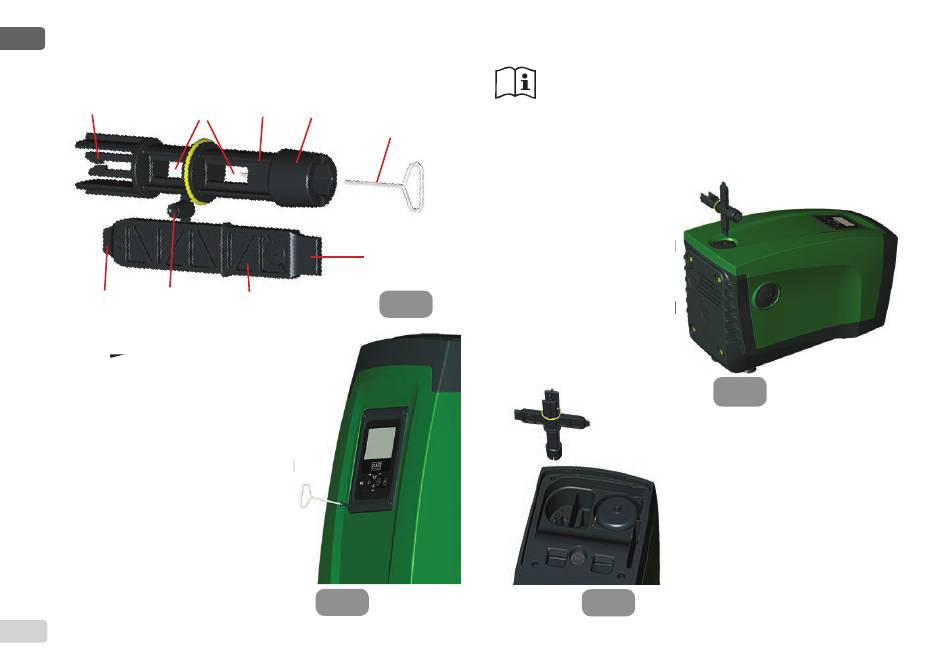

2 Afb. 22
Afb. 23
Om de kruissleutel te gebruiken moet de ongebruikte sleutel "1"
op een veilige plaats worden opgeborgen zodat hij niet kwijt-
raakt, en moet hij opnieuw in zijn opening in sleutel "3" worden
gestoken aan het einde van het werk.
Gebruik van uiteinde "C":
dit is in feite een platte schroevendraaier met de juiste maat voor het ma-
noeuvreren van de doppen van de hoofdaansluitingen van het systeem
(1" en 1"1/4). Hij dient te worden
gebruikt bij de eerste installatie
om de doppen van de openingen
te verwijderen waarop men de
installatie wil aansluiten; voor installatie wil aansluiten; voor
het vullen in het geval van een
horizontale installatie; om bij de
terugslagklep te kunnen, ... In het
geval dat de sleutel kwijtraakt of geval dat de sleutel kwijtraakt of
beschadigd wordt, kunnen deze
handelingen worden verricht met
een platte schroevendraaier van
een geschikte maat.
Afb. 25
Afb. 24
Gebruik van uiteinde "D":
zeshoekige inbus, geschikt voor verwijde-
ring van de dop om het vullen uit te voe-
ren in het geval van een verticale installa-
tie. Als de sleutel verloren of beschadigd
wordt, kan deze handeling worden uitge-
voerd met een kruiskopschroevendraaier
van een geschikte maat.
