7.4.1 - Durum

Pompanın durumunu gösterir.
7.4.2 - RI: Hız ayarlama
Bu parametre, motor hızını rpm (devir/dak) değerine ayarlar. Devir sayısını
önceden tespit edilen bir değere zorla getirme olanağı sağlar.
7.4.3 - VP: Basınç değeri görüntüleme
Kullanılan ölçü birimine bağlı olarak sistemin [bar] veya [psi] olarak ölçülen
basıncı.
7.4.4 - VF: Akış değeri görüntüleme
Akışı, seçilmiş olan ölçü biriminde görüntüler. Ölçüm birimi [lt/dk] veya [gal/
dk] olabilir, bkz. par. 7.5.4 - MS: Ölçüm sistemi.
7.4.5 - PO: Emilen güç değeri görüntüleme
Elektrikli pompadan emilen, [kW] olarak ifade edilen güç.
Ölçülen güç PO simgesinin altında yuvarlak yanıp sönen bir simge
belirebilir. Bu simge, alarm öncesi kabul edilebilir maksimum güç eşiğinin
aşıldığının sinyalini verir.
7.4.6 - C1: Faz akımı değeri görüntüleme
Motorun [A] olarak ifade edilen faz akımı.
Faz akımı C1 simgesinin altında yuvarlak yanıp sönen bir simge belirebilir.
Bu simge, alarm öncesi kabul edilebilir maksimum akım eşiğinin aşıldığının
sinyalini verir. Simge düzenli aralıklarla yanıp sönerse bu, motor aşırı
akım korumasının aktif hale getirilmekte olduğunu ve muhtemelen
tetikleneceğini gösterir.
7.4.7 - RS: Dönüş hızı değeri görüntüleme
Motorun rpm olarak ifade edilen dönüş hızı.
7.4.8 - TE: Isı yayıcı sıcaklığının görüntülenmesi
7.5 - Tesisatçı menüsü
Ana menüde "MODE", "SET" ve "-" tuşlarına aynı anda basın ve ekranda
tesisatçı menüsündeki ilk parametre görünene kadar basılı tutun (yada
+ veya – tuşlarına basarak seçim menüsünü kullanın). Bu menü çeşitli
konfigürasyon parametrelerini göstermeye ve değiştirmeye olanak sağlar.
MODE tuşu kullanıcının menü sayfalarda gezinmesini sağlarken, + ve –
tuşları ilgili parametrenin değerinin artırılmasını ve azaltılmasını sağlar.
Yürürlükteki menüden çıkmak ve ana menüye dönmek için SET tuşuna
basın.
7.5.1 - RP: Yeniden başlatma için basınç düşmesini ayarlama
Pompanın yeniden başlatılmasına neden olan SP değerine göre basınç
düşmesini ifade eder.
Örneğin, ayar noktası basıncı 3,0 [bar] ve RP 0,5 [bar] ise, pompa 2,5 [bar]
basınçta yeniden başlatılır.
RP minimum 0,1 [bar] ile maksimum 1 [bar] arasında ayarlanabilir. Özel
koşullarda (örneğin ayar noktasının RP'den düşük olduğu durumlarda) bu
otomatik olarak sınırlanabilir.
Kullanıcının çalışmasını kolaylaştırmak için, RP simgesinin altında
vurgulanan RP ayar sayfası, geçerli olan yeniden başlatma basıncını
gösterir. Bkz. Şekil 17.

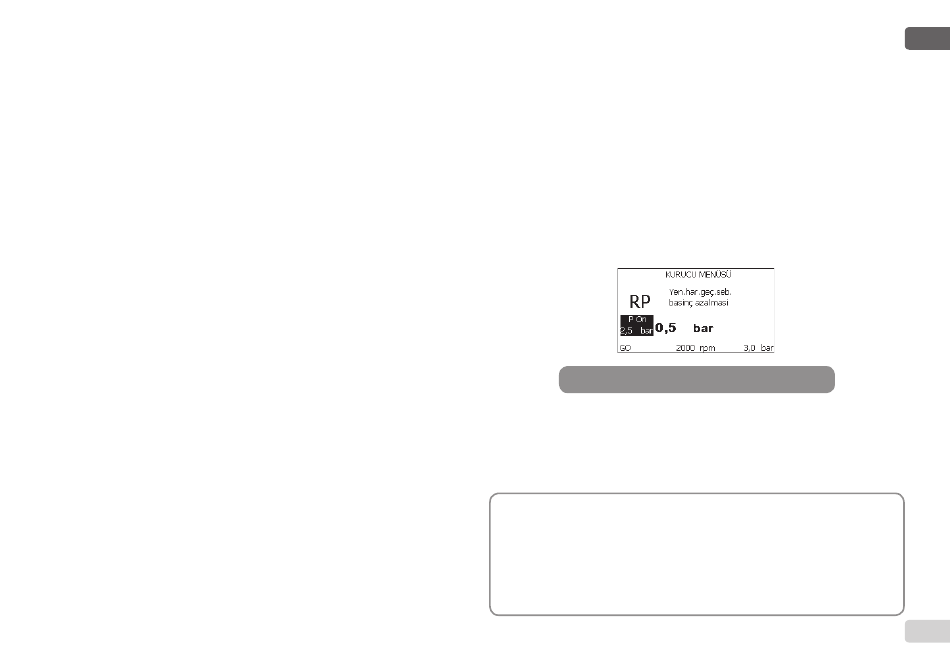

Şekil 17: Yeniden başlatma basıncının ayarlanması
7.5.2 - OD: Sistem türü
Katı veya esnek bir sisteme göre (1 ve 2) ayarlanır.
Cihaz fabrikadan sistemlerin çoğuna uygun olan Mod 1'e ayarlı olarak
çıkar. GI ve GP parametreleriyle sabitlenemeyen basınç değişkenlikleri
görülmesi durumunda Mod 2'ye geçin.
ÖNEMLİ NOT: Her iki konfigürasyonda GP ve GI ayar parametrelerinin
değerleri de değişir. Dahası, GP ve GI'nin mod 1'deki ayarları, mod
2'de ayarlanan GP ve GI değerlerinden farklı bir belleğe kaydedilir. Bu
yüzden örneğin GP'nin mod 1'deki değeri, mod 2'ye geçilirken GP'nin
mod 2'deki değeriyle değiştirilir ancak değiştirilmeden önce saklanır
ve mod 1'e dönüldüğünde geri yüklenir. Denetleme algoritmaları farklı
olduğundan ekranda görülen değerin iki modda farklı anlamları vardı.
