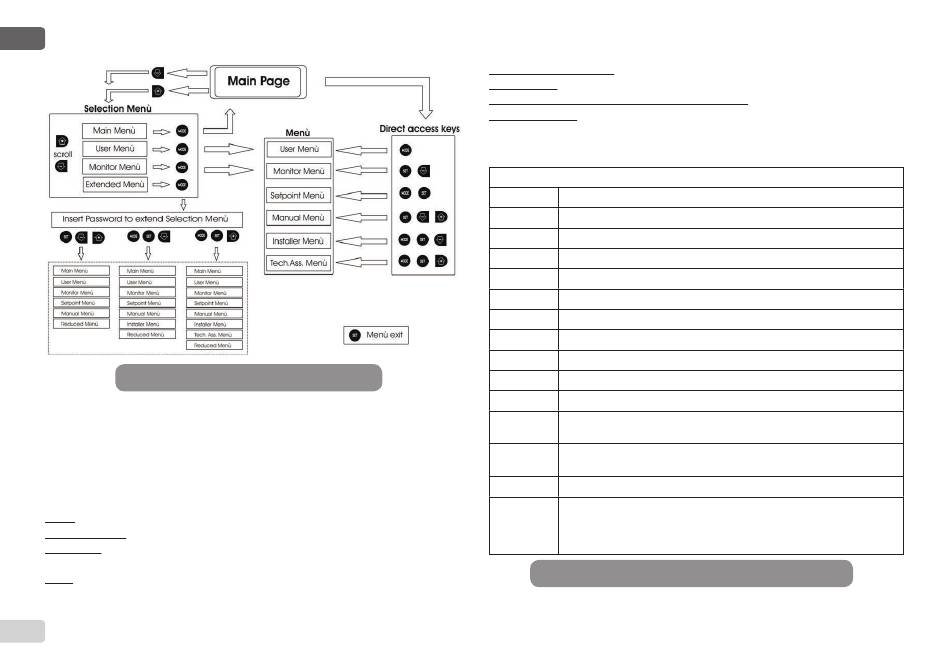

Rysunek 14: Schemat możliwych dostępnych menu

6.3 - Struktura stron menu

Po włączeniu wyświetlone zostają strony prezentacji, na których pojawia
się nazwa produktu oraz logo. Następnie pojawia się menu główne. Na-
zwa każdego z menu widoczna jest zawsze w górnej części wyświetlacza.
Na stronie głównej widoczne są zawsze
Stan: stan działania (np.: stan wstrzymania, praca, błąd, funkcje wejść)
Obroty silnika: wartość wyrażona w [obr/min]
Ciśnienie: wartość wyrażona w [barach] lub [psi], w zależności od ustawio-
nej jednostki miary.
Moc: wartość wyrażona w [kW], dotycząca mocy pobieranej przez urzą-
dzenie.
W przypadku wystąpienia zdarzenia mogą pojawić się:
691
Komunikaty o błędzie
Ostrzeżenia
Informacje o funkcjach przypisanych do wejść
Ikony specjalne
Błędne warunki są wskazane w Tabeli 2 na str.686. Inne wyświetlania są
wskazane w Tabeli 9.
Warunki błędu lub stanu wyświetlane na stronie głównej
Oznaczenie
Praca silnika
GO
Silnik wyłączony
SB
Stan silnika dezaktywowany ręcznie
DIS
F1 Stan / alarm Funkcja pływaka
F3 Stan / alarm Funkcja wyłączania systemu
F4 Stan / alarm Funkcja sygnału niskiego ciśnienia
P1 Stan działania przy ustawieniach pomocniczych 1
P2 Stan działania przy ustawieniach pomocniczych 2
P3 Stan działania przy ustawieniach pomocniczych 3
P4 Stan działania przy ustawieniach pomocniczych 4
Ikona komuni- Stan działania w trybie komunikacji wieloinwerterowej, w oparciu o poda-
kacji z liczbą
ny adres
Ikona komuni-
kacji z E Stan błędu komunikacji w systemie wieloinwerterowym
Wpisywanie i odczytywanie w EEPROM ustawień fabrycznych
EE
WARN.
[UWAGA]
Niskie
napięcie Ostrzeżenie o braku napięcia zasilania
Tabela 9: Komunikaty na stronie głównej o stanie i błędach
Opis
