ES
ESPAÑOL
Cuando la instalación sea tipo "sobre el nivel de agua", instale el
tubo de aspiración desde la fuente de agua hasta la bomba de
manera ascendente evitando que se formen "cuellos de cisne"
o sifones. No coloque el tubo de aspiración sobre el nivel de
la bomba (para que no se formen burbujas de aire en el tubo
de aspiración). El tubo de aspiración debe tener la entrada a
al menos 30 cm de profundidad por debajo del nivel de agua
y debe ser estanco en toda su longitud hasta la entrada de la
electrobomba.
Los conductos de aspiración e impulsión deben montarse de
manera que no ejerzan presión mecánica sobre la bomba.
2.1.2 - Operaciones de llenado
Instalación sobre y bajo el nivel de agua
Instalación "sobre el nivel de agua" (apdo. 2.1.1): entre al alojamiento
técnico y con la herramienta opcional (Fig. 3 punto 5) o un destornillador,
quite el tapón de llenado (Fig. 3 punto 6). Llene el sistema con agua limpia
a través de la tapa de llenado dejando que el aire salga. Si la válvula
antirretorno en el conducto de aspiración (recomendada en el apdo. 2.1.1)
ha sido colocada cerca de la tapa de entrada del sistema, la cantidad de
agua que se necesita para llenar el sistema es de 2,2 litros. Se aconseja
montar la válvula antirretorno en el extremo del tubo de aspiración (válvula
de pie) para poder llenar también dicho tubo completamente durante la
operación de llenado. En este caso la cantidad de agua necesaria para
la operación de llenado dependerá de la longitud del tubo de aspiración
(2,2 litros + ...).
Instalación "bajo el nivel de agua" (apdo. 2.1.1): si entre el depósito
de agua y el sistema no hay ninguna válvula de cierre (o estuvieran
abiertas), este se llena automáticamente apenas comienza a salir el
aire de su interior. Por lo tanto, aflojando el tapón de llenado (Fig.
3 punto 6) lo suficiente como para hacer salir el aire del interior, el
sistema podrá llenarse completamente. Es necesario controlar la
operación y cerrar la tapa de llenado apenas salga agua (se sugiere
565
montar una válvula de cierre en el tramo del conducto de aspiración y
utilizarla para gobernar la operación de llenado con el tapón abierto).
Como alternativa, si el conducto de aspiración se interceptara con una
válvula cerrada, la operación de llenado podrá realizarse de la misma
manera que aquella descrita para la instalación sobre el nivel de agua.

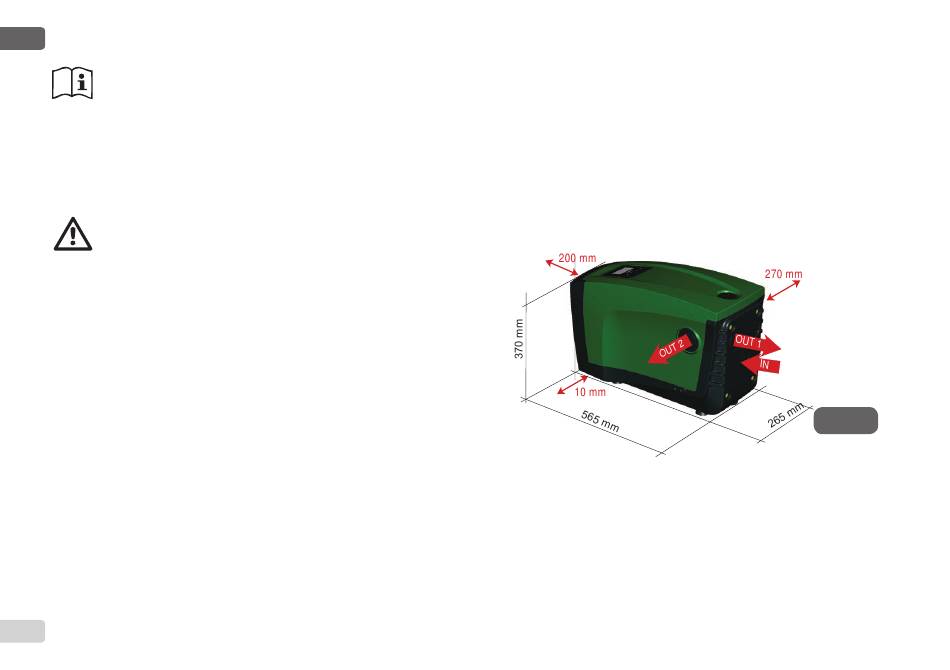

2.2 - Configuración horizontal
Quite los 4 pies de apoyo de la plataforma inferior del embalaje y
enrósquelos hasta el tope en los alojamientos de latón de la cara E.
Coloque el sistema en el lugar de instalación teniendo en cuenta las
dimensiones de la Fig. 9.
• La distancia de al menos 270 mm entre la Cara B del sistema
y un obstáculo es aconsejada para poder realizar un trabajo de
mantenimiento de la válvula antirretorno sin desconectar el sis-
tema de la instalación.
• La distancia de al menos 200 mm entre la Cara A del sistema y
un obstáculo es recomendada para poder quitar la Tapa y poder
acceder al Alojamiento técnico.
• La distancia de al menos 10 mm entre la Cara D del sistema y
un obstáculo es obligatoria para asegurar la salida del cable de
alimentación.
Figura 9
