FELELŐSSÉG
A gyártó nem felel a szivattyúegység helyes működéséért
és az ebből származó esetleges károkért ha azt manipulál-
ták, módosították és/vagy a javasolt műszaki határértéke-
ken kívüli tartományban vagy ezen kézikönyvben leírt egyéb
utasításokkal ellentétesen működtették .Ugyancsak elhárítja
a felelősségvállalást a gyártó, ha nyomtatási hibák, vagy átírás
miatt esetleges pontatlanságok jelentkeznek ezen kézikönyv-
ben. A gyártó fenntartja a jogot arra vonatkozóan, hogy a szük-
ségesnek vagy hasznosnak ítélt változásokat elvégezze a ter-
méknél a lényeges műszaki jellemzők befolyásolása nélkül.
1-
ÁLTALÁNOSSÁGOK
A termék egy integrált rendszer mely egy többfokozatú, öntelítő-
dő elektromos centrifugál szivattyúból és egy vezérlő elektronikus
áramkörből valamint egy tágulási tartályból áll.
Alkalmazások
Vízellátás és nyomásfokozás berendezései háztartási vagy ipari hasz-
nálatra.

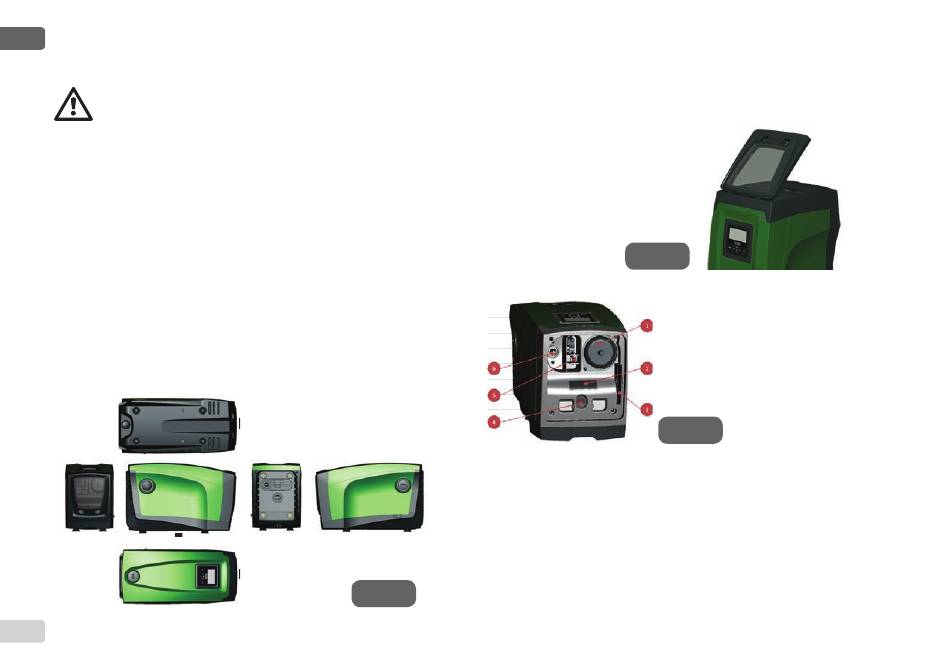

A termék külsőleg paralellopipedon formájú melynek 6 nézeti képe az 1.
ábrán látható.
B B
A
783
E E
C D
F F
1.ábra
"A" nézet: egy nyitható fedél mögött van a "technikai rész" . Két ujjunk-
kal nyomva a gumizott nyitási pontokat a fedél a szemben lévő zárófülek
mentén kifordítható (2.ábra) A fedél visszazárása érdekében illessze visz-
sza a zárófüleket a helyükre és csukja le a fedelet kattanásig.
2.ábra
A "technikai rész a következőket tartalmazza (lásd 3. ábra):
1. Tágulási tartály szelepe;
2. Adattábla;
3. Rövidített kezelési leírás;
4. Motor tengely;
5. Tartozék szerszám;
6. Betöltő dugó (csak a függőleges ver
zióhoz).
"B" nézet: Egy menetes dugón keresztül érhető el az egyirányú szelep
(lásd:. 10.3 fejezet ). Csak a szerviz személyzet által végzett karbantartás
folyamán szabad eltávolítani.
"C" nézet: a 4 db. rézből készült menetes hüvelybe lehet a tartólábakat
rögzíteni függőleges installáció esetén. A 2 db. 1"-os menetes dugó el-
távolítandó a berendezés hidraulikus bekötésekor (az installáció módjától
függő bekötés). Normál esetben az "IN" jelzésű csatlakozóhoz a vízforrást
kell bekötni (kút, tartály stb) míg az "OUT" jelzésű csatlakozóhoz a nyo-
mó oldali rendszert kell csatlakoztatni. . Egy szellőzőrács is van ezen az
oldalon.
3.ábra
