10.3 - Zawór zwrotny
W systemie znajduje się wbudowany zawór zwrotny, który jest niezbędny
do poprawnego działania systemu. Obecność w wodzie ciał stałych lub
piasku może powodować nieprawidłowe działanie zaworu, a tym samym
całego systemu. Należy zatem wykorzystywać czystą wodę oraz zamonto-
wać ewentualnie filtry na wlocie do systemu. Jeżeli mimo tego stwierdzone
zostanie nieprawidłowe działanie zaworu zwrotnego, może zostać on zde-
montowany z systemu, a następnie oczyszczony i/lub wymieniony zgodnie
z poniższą procedurą:
1. zdemontować korek dostępu do zaworu (rys. 27);
2. wprowadzić ramię „F" podręcznego klucza krzyżakowego (par.
10.1) tak, aby zaczepić perforowany języczek na zapadkach
zwalniających (rys. 27);
3. wyciągnąć bez obracania; czynność może wymagać wywiera-
nia pewnej siły. Zostaje wyjęta kaseta zawierająca zawór do
konserwacji. Kaseta pozostaje na kluczu (rys. 27);
4. zdemontować kasetę z klucza poprzez dociśniecie jednego ele-
mentu do drugiego. Zostają zwolnione zapadki i można zsunąć
kasetę, ciągnąc w bok (rys. 27);
5. oczyścić zawór pod bieżąca wodą i sprawdzić, czy nie jest
uszkodzony. W razie konieczności wymienić;
6. osadzić ponownie kasetę w przeznaczonym do tego celu miej-
scu; czynność wymaga wywarcia siły niezbędnej do ściśnięcia
2 uszczelek o-ring. Można ewentualnie posłużyć się w tym celu
ramieniem „D" klucza krzyżakowego. Nie wykorzystywać w tym
celu ramienia „F", ponieważ nastąpi ponowne zadziałanie zapa-
dek na języczek kasety, bez możliwości ich zwolnienia (rys. 27).
7. dokręcić korek do usłyszenia kliknięcia. Jeżeli kaseta nie zo-
stał prawidłowo osadzona na swoim miejscu, dokręcanie korka
umożliwi ostateczne jej osadzenie (rys. 27).
717
1
3
5

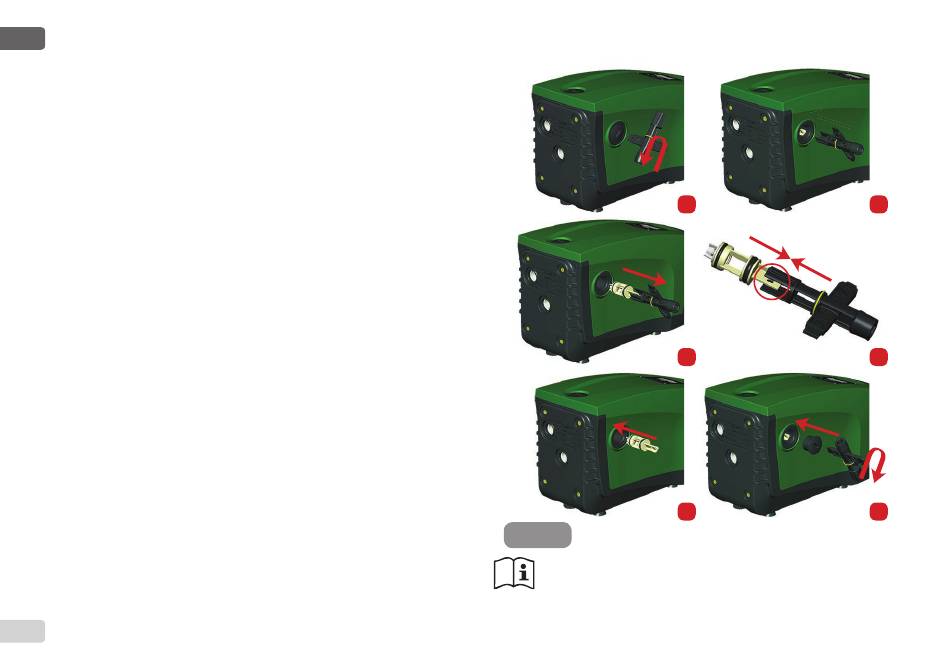

Rysunek 27
Może zdarzyć się, z powodu długiego czasu przebywania za-
montowanej kasety w urządzeniu i/lub obecności osadów, że siła
niezbędna do jej demontażu spowoduje uszkodzenie podręcz-
nego narzędzia. W takim przypadku preferowane jest narażenie
2
4
6
