BG
БЪЛГАРСКИ
Стойността на налягането на въздуха е в съответствие с параметри
SP и RP, избрани по подразбиране, и винаги отговаря на следното
уравнение:
Pв-х = SP – RP – 0.7бара
Производствена настройка: Pв-х = 3.0 – 0.3 – 0.7 = 2.0 бара
Ако са настроени различни стойности на SP и/или RP, да се регулира
и налягането на въздуха в разширителния съд за да не се нарушава
уравнението: Pв-х = SP – RP – 0.7бара
Неспазването на това уравнение може да доведе до ненор-
мална работа на системата или повреда на вътрешната ди-
афрагма на разширителния съд.
Когато говорим за разширителен съд от 2 литра, всяка дей-
ност по проверка на налягането да се извършва бързо с
присъединяването на манометъра, за да не се губи въздух,
което ще доведе до падане на налягането в съда. Проверки
след началната да се извършват само при съмнение за на-
лягането в съда или ненормална работа на системата.
Всяка дейност по проверка и/или изпускане, или зареждане
с въздух да става само при изключена от главното захранва-
не и източена от водата помпа.
Специалната структура на разширителния съд осигурява
неговото качество и продължителна работоспособност. Не-
зависимо от това, ако се забележи теч от него, той трябва да
се смени от оторизиран персонал.
1.3 Интегрирана електропомпа
Системата се състои от вградена центробежна, многостъпална елек-
тропомпа, при която работните колела се задвижват от трифазен
мотор с водно охлаждане. Водното охлаждане на мотора, сравнено
839
Където:
- Pв-х = налягането на въздуха в бара
- SP = налягане на работна точка
(пар.7.3) в бара
- RP = намаляване на налягането за
рестарт (пар. 7.5.1) бара
с въздушното, прави системата по-безшумна и дава възможност за
монтиране в помещения с намалена или липсваща вентилация.

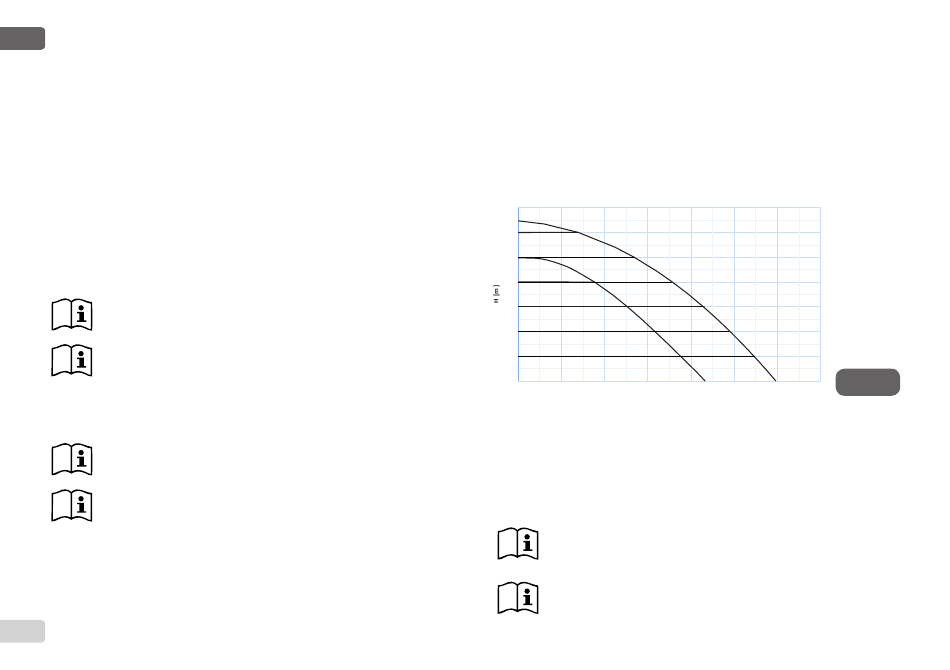

Диаграмата на фиг. 6 показва работните криви на e.sybox (синята) и на
e.sybox 30/50 (зелената). Чрез автоматично модулиране на скорост-
та на електропомпата, инвертора позволява да се изменя работната
точка в съответствие от необходимостта на участъците образуване от
извивките, за запазване на константна стойност на настроеното наля-
гане (SP). Червената крива показва работата на e.sybox с настроена
работна точка на 3.0 бара.
70
60
50
40
30
e.sybox 30/50
20
10
0
0 20 40 60
Q [l/min]
В резултат на това, със SP = 3.0 бара, системата осигурява постоянно
налягане към всички консуматори, които изискват дебит между 0 и
85 л/мин. за e.sybox и между 0 и ? за e.sybox 30/50. При по-големи
нужди от дебит, системата работи по кривата за максимална скорост
на електропомпата.За дебити, по-малки от указаните ограничения, за
осигуряване на постоянно налягане, системата намалява консумира-
ната мощност и увеличава енергоспестовността.
Посочените по-горе характеристики са актуални за околна
температура и температура на водата около 20°C, през пър-
вите 10 мин. от работата на мотора, с дълбочина на засмук-
ване не по-голяма от 1 м.
Когато дълбочината на засмукване се увеличава, характе-
ристиките на помпата намаляват.
e.sybox
Фигура 6
120 140
80 100
