200
10
mm

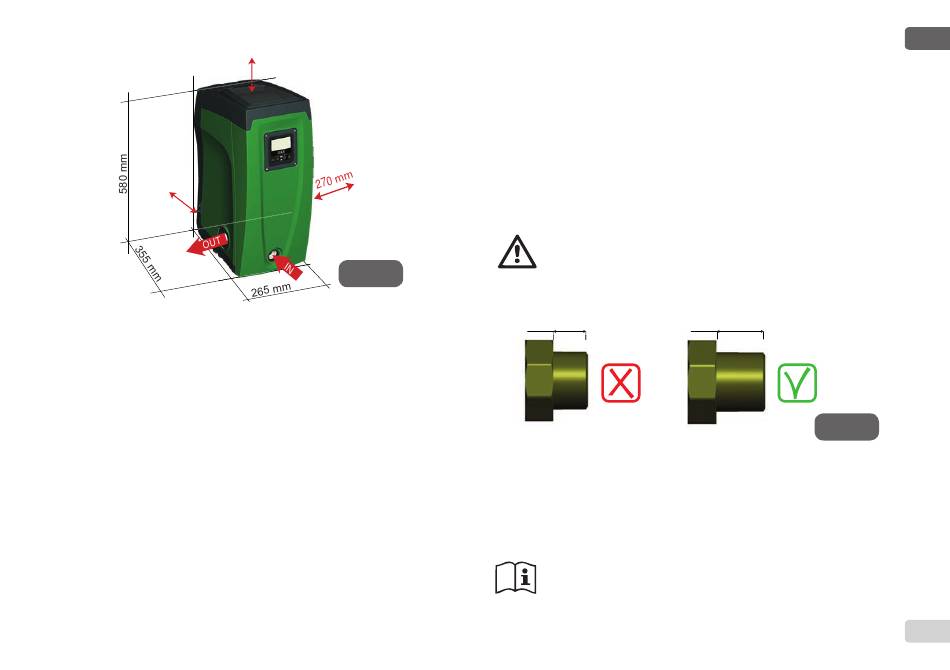

• Il est obligatoire de garder une distance de 10 mm au moins
entre le pan E du système et un mur éventuel, afin d'assurer
l'aération à travers les grilles prévues.
• Il est conseillé de garder une distance de 270 mm au moins
entre le pan B du système et un encombrement, afin de pouvoir
effectuer les éventuelles interventions d'entretien du clapet de
non-retour sans qu'il soit nécessaire de débrancher l'appareil de
l'installation.
• Il est recommandé de garder une distance de 200 mm au moins
entre le pan A du système et un encombrement, afin de pouvoir
retirer la porte d'accès au logement technique.
Si la surface n'est pas plane, dévisser le pied qui ne repose pas au sol en
réglant sa hauteur jusqu'à obtenir le contact avec celui-ci, afin d'assurer
la stabilité du système. Le système doit en effet être placé de manière
sûre et stable. Il doit garantir la verticalité de l'axe : ne pas le placer sur un
système incliné.
mm
Figure 8

2.1.1 - Raccords hydrauliques

Réaliser le raccord en entrée du système à travers la bouche du pan F
marquée « IN » sur la Fig. 7 (raccord d'aspiration). Retirer ensuite le bou-
chon à l'aide de l'outil accessoire ou d'un tournevis.
Réaliser le raccord à la sortie du système à travers la bouche du pan F
marquée « OUT » sur la Fig. 8 (raccord de distribution). Retirer ensuite le
bouchon à l'aide de l'outil accessoire ou d'un tournevis.
Tous les raccords hydrauliques du système vers l'installation à laquelle il
peut être connecté comprennent un filetage femelle de 1'' GAZ en laiton.
Si l'on souhaite raccorder l'appareil au système à l'aide de rac-
cords dont l'encombrement diamétral est supérieur à l'encom-
brement normal du tuyau de 1'' (par exemple un collier dans le
cas de raccords à 3 parties), veiller à ce que le filetage mâle 1''
GAZ du raccord dépasse de 25 mm au moins de l'encombre-
ment indiqué ci-dessus (voir Fig. 9)
< 25
mm
En prenant pour référence la position par rapport à l'eau à pomper, l'ins-
tallation du système peut être définie « sur niveau » ou « sous niveau ».
L'installation est dite « sur niveau » lorsque la pompe est placée à un ni-
veau supérieur par rapport à l'eau à pomper (ex. pompe en surface et eau
dans le puits) ; vice versa, elle est dite « sous niveau » lorsque la pompe
est placée à un niveau inférieur par rapport à l'eau à pomper (ex. pompe
sous une citerne suspendue).
Si l'installation verticale du système est « sur niveau », il est
recommandé de prévoir un clapet de non-retour sur le tronçon
d'aspiration du système, afin de permettre le chargement du sys-
tème (parag. 2.1.2).
FRANÇAIS
> 25
mm
Figure 9
