śrubokrętem.
Wykonać podłączenie na wyjściu z systemu, wykorzystując otwór na ścia-
nie C, oznaczony jako „OUT 1" na rys.9 i/lub otwór na ścianie D, oznaczony
jako „OUT 2" na rys.9 (podłączenie odprowadzania). W tej konfiguracji oba
otwory mogą zostać wykorzystane alternatywnie (w zależności od wymo-
gów instalacji) lub też jednocześnie (w przypadku systemu z podwójnym
odprowadzaniem). Zdemontować korek/korki z wykorzystywanego otwo-
ru/otworów, posługując się pomocniczym narzędziem lub śrubokrętem.
Wszystkie podłączenia hydrauliczne systemu do instalacji docelowej po-
siadają mosiężny gwint wewnętrzny 1" GAS.
Patrz OSTRZEŻENIA dotyczące rys. 8.

2.2.2 - Ustawienie panelu interfejsu

Panel interfejsu został opracowany w sposób pozwalający na jego usta-
wienie w położeniu umożliwiającym użytkownikowi wygodny odczyt da-
nych. Kwadratowy kształt umożliwia obracanie panelu o 90° w każdym
kierunku (rys.10).
• Poluzować 4 wkręty w rogach panelu, posługując się odpowied-
nim kluczem sześciokątnym, będącym na wyposażeniu syste-
mu.
• Nie usuwać wkrętów. Zaleca się wykręcić je wyłącznie z gwintów
obudowy produktu.
• Uważać, aby wkręty nie wpadły do wnętrza systemu.
• Odsunąć panel uważając, aby nie napinać przewodu transmisji
sygnału.
• Umieścić panel w przeznaczonym dla niego miejscu, w wybranym.
położeniu, uważając, aby nie przycisnąć przewodu elektrycznego.
• Dokręcić 4 wkręty, posługując się odpowiednim kluczem.
PL
POLSKI

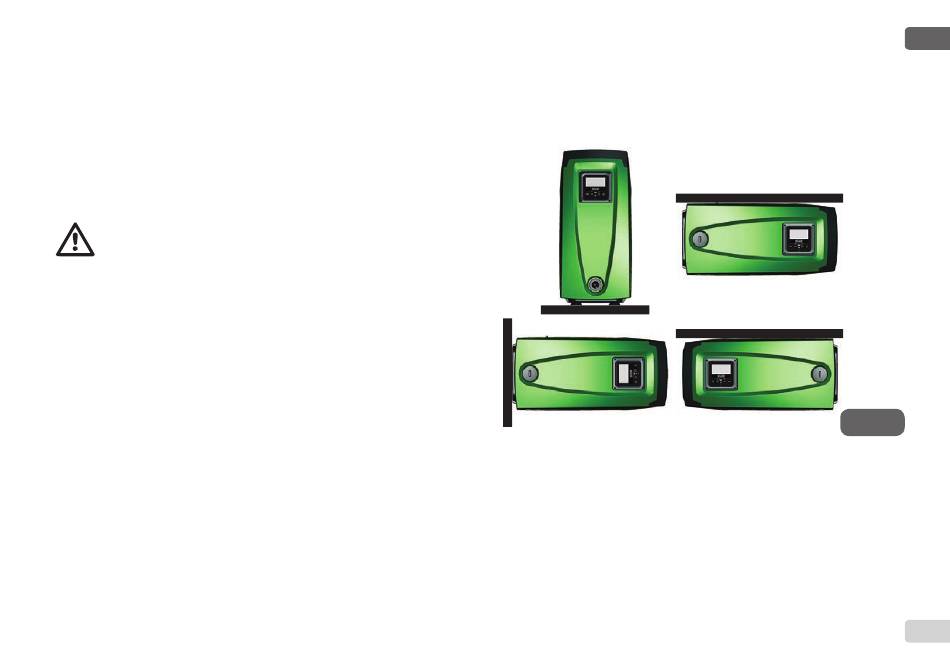

Rysunek 10
