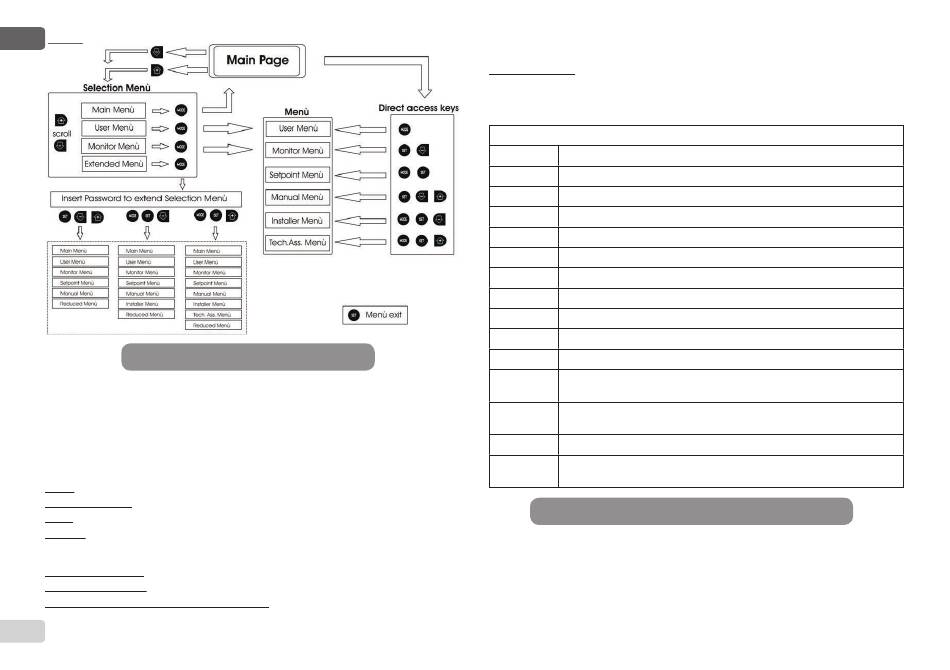

Obr. 14: Schéma možných přístupů do menu

6.3 - Struktura stran menu

Při zapnutí se zobrazí několik stran prezentace, na nichž bude uveden ná-
zev výrobku a logo, poté se přejde na hlavní menu. Název každého menu
se bude vždy zobrazovat v horní části displeje.
Na hlavní straně se budou stále zobrazovat tyto hodnoty
Stav: provozní stav (např. standby, chod, porucha, funkce vstupů)
Otáčky motoru: hodnota v [rpm]
Tlak: hodnota v [barech] nebo [psi], podle nastavené měrné jednotky
Příkon: hodnota v [kW] příkonu zařízení.
Případně se budou zobrazovat, jestliže k nim dojde:
Chybové zprávy
Výstražné zprávy
Uvedení funkcí přiřazených ke vstupům
747
Speciální ikony
Podmínky u chyb jsou uvedené v Tabulce 2 str.742. Další vyobrazení jsou
uvedená v Tabulce 9.
Chybové stavy a stavy, které se zobrazují na hlavní straně
Označení
Motor v chodu
GO
Motor zastavený
SB
Motor ve stavu manuálního vypnutí
DIS
F1 Stav / alarm funkce plováku
F3 Stav / alarm funkce deaktivace systému
F4 Stav / alarm funkce signálu nízkého tlaku
P1 Stav chodu s pomocným setpointem 1
P2 Stav chodu s pomocným setpointem 2
P3 Stav chodu s pomocným setpointem 3
P4 Stav chodu s pomocným setpointem 4
Ikona com s Stav fungování vícečerpadlového systému při komunikaci s uvedenou
číslem
adresou
Ikona com s
Chybový stav komunikace ve vícečerpadlovém systému
E
Zápis a načítání továrního nastavení z EEpromu
EE
Výstraha
Nízké napětí Výstraha kvůli nedostatečnému napájecímu napětí
Tabulka č.9: Stavové a chybové zprávy na hlavní straně
Další strany menu mohou být různé podle přiřazených funkcí a jsou dále
popsány a klasifikovány podle typu informací nebo nastavení. Po vstupu
do jakéhokoliv menu se v dolní části strany bude stále zobrazovat syntéza
hlavních provozních parametrů (stav chodu nebo případná porucha,
aktuální rychlost a tlak).
Popis
