Si la surface n'est pas plate, dévisser le pied qui ne repose pas au sol en
réglant sa hauteur jusqu'à obtenir le contact avec celui-ci, afin d'assurer
la stabilité du système. Le système doit en effet être placé de manière
sûre et stable. Il doit garantir la verticalité de l'axe : ne pas le placer sur
un système incliné

2.2.1 - Raccords hydrauliques

Réaliser le raccord en entrée du système à travers la bouche du pan C mar-
quée « IN » sur la Fig. 9 (raccord d'aspiration). Retirer ensuite le bouchon à
l'aide de l'outil accessoire ou d'un tournevis.
Réaliser le raccord au système à travers la bouche du pan C marquée « OUT
1 » sur la Fig. 9 et/ou à travers la bouche du pan D marquée « OUT 2 » sur
la Fig. 9 (raccord de distribution). Dans cette configuration, les 2 bouches
peuvent en effet être utilisées l'une en alternative de l'autre (selon ce qui est le
plus pratique pour l'installation) ou simultanément (systèmes à double distribu-
tion). Retirer ensuite le/les bouchon(s) du/des débit(s) que l'on entend utiliser à
l'aide de l'outil accessoire ou d'un tournevis.
Tous les raccords hydrauliques du système vers l'installation à laquelle il
peut être connecté comprennent un filetage femelle de 1'' GAZ en laiton.
Voir l'AVERTISSEMENT pertinent à la Fig. 9

2.2.2 - Orientation du tableau d'interface

Le tableau d'interface est conçu de manière à pouvoir être orienté dans
la direction la plus pratique pour être lu par l'utilisateur : la forme carrée
permet en effet de le faire pivoter de 90° en 90° (Fig.11).
• Désengager les 4 vis aux coins du tableau à l'aide de la clé hexa-
gonale prévue à cet effet, fournie avec l'outil accessoire.
• Ne pas retirer les vis. Il est conseillé de les désengager du file-
tage de la carène du produit.
• Faire attention à ne pas faire tomber les vis dans le système.
• Séparer le tableau en veillant à ne pas tendre le câble de trans-
mission du signal.
• Remettre le tableau en place en l'orientant de la manière la plus
adaptée en veillant à ne pas pincer le câble.
• Serrer les 4 vis à l'aide de la clé spécifique.
FR
FRANÇAIS

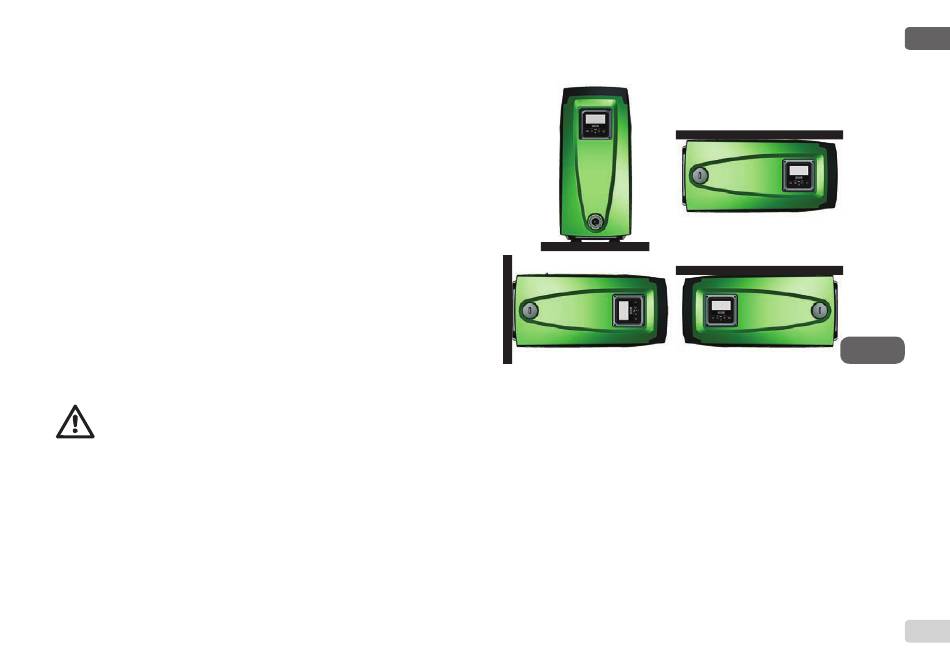

Figure 11
