• Należy bezwzględnie zachować odległość co najmniej 10 mm
pomiędzy ścianą E systemu oraz ewentualną ścianą pomiesz-
czenia, co pozwoli zapewnić odpowiednią wentylację przez kra-
ty.
• Należy zachować odległość co najmniej 270 mm pomiędzy ścia-
ną B systemu a otaczającymi przedmiotami, co umożliwi wyko-
nywanie konserwacji zaworu zwrotnego bez konieczności odłą-
czania systemu od instalacji.
• Należy zachować odległość co najmniej 200 mm pomiędzy ścia-
ną A systemu a otaczającymi przedmiotami, co umożliwi demon-
taż pokrywy i uzyskanie dostępu do wnęki technicznej.
W przypadku nierównego podłoża odkręcać nogę, która nie opiera się na
podłożu, regulując jej wysokość aż do zetknięcia się nogi z podłożem, co
zapewni stabilność systemu. System powinien zostać ustawiony w bez-
pieczny i stabilny sposób, zapewniając pion osi. Zabrania się ustawiania
systemu w położeniu nachylonym.
2.1.1 - Podłączenia hydrauliczne
Wykonać podłączenie na wejściu do systemu, z wykorzystaniem
otworu znajdującego się na ścianie F, oznaczonego na rys. 7 jako „IN"
(podłączenie zasysania). Zdemontować odpowiedni korek, posługując się
podręcznym narzędziem lub śrubokrętem.
Wykonać podłączenie na wyjściu z systemu, z wykorzystaniem otworu
znajdującego się na ścianie F, oznaczonego na rys. 7 jako „OUT"
(podłączenie odprowadzania).
posługując się podręcznym narzędziem lub śrubokrętem.
Wszystkie podłączenia hydrauliczne systemu do instalacji docelowej po-
siadają mosiężny gwint wewnętrzny 1" GAS.

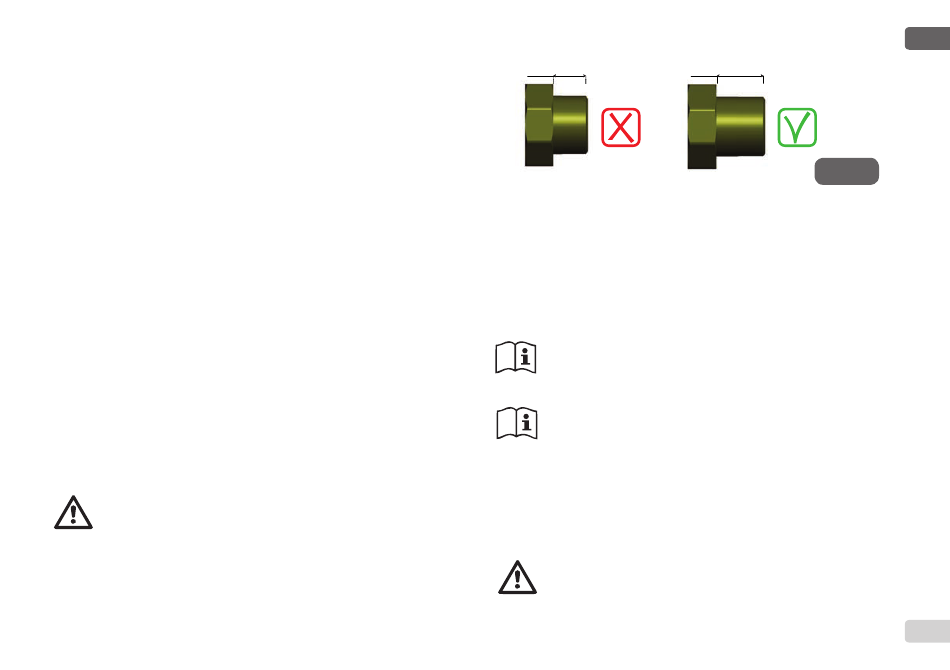

W przypadku zamiaru podłączenia produktu do instalacji za po-
mocą złączek o średnicy większej, niż zwykle używany rozmiar
1" przewodu rurowego (np.: tuleja w przypadku połączeń 3 częś-
ciowych), upewnić się, że gwint zewnętrzny 1" GAS złączki prze-
kracza o co najmniej 25 mm wyżej podany rozmiar (patrz rys. 8)
Zdemontować odpowiedni
< 25
mm
W zależności od położenia względem lustra wody do pompowania, mon-
taż systemu może zostać określony jako „powyżej poziomu wody" lub
„poniżej poziomu wody". W szczególności montaż określany jest jako
„powyżej poziomu wody" w przypadku, gdy pompa zostaje umieszczona
powyżej lustra pompowanej wody (np.: pompa na powierzchni, a woda
w studni). I odwrotnie, w przypadku, gdy pompa znajduje się poniżej lustra
pompowanej wody (np. podwieszona cysterna i pompa zamontowana pod
nią), montaż określany jest jako „poniżej poziomu wody".
W przypadku, gdy pionowy montaż systemu jest typu „powyżej
poziomu wody", zaleca się zamontować zawór zwrotny na od-
cinku instalacji zasysającej. Umożliwi to wykonanie czynności
napełniania systemu (par. 2.1.2).
W przypadku wybrania montażu typu „powyżej poziomu wody",
przewód rurowy zasysający wodę ze źródła zamontować do
korek,
pompy od dołu, co zapobiegnie tworzeniu się zagięć w kształcie
litery „S" lub syfonów. Nie umieszczać zasysającego przewodu
rurowego powyżej poziomu pompy (w celu zapobiegania po-
wstawaniu pęcherzyków powietrza w przewodzie zasysającym).
Przewód zasysający powinien pobierać wodę na wejściu na głę-
bokości co najmniej 30 cm poniżej lustra wody. Przewód powi-
nien być hermetycznie szczelny na całej długości, aż do wlotu do
pompy elektrycznej.
Przewody rurowe zasysające i odprowadzające powinny być za-
montowane w sposób zapobiegający wywieraniu jakiegokolwiek
działania mechanicznego na pompę.
POLSKI
> 25
mm
Rysunek 8
