Fața D: îndepărtând capacul de 1" aveți acces la o a doua conexiune
de circulare care poate fi utilizată simultan sau alternativ cu cea indicată
prin "OUT" pe fața C. Cablul de alimentare servește pentru conectarea la
rețeaua electrică.
Fața E: cele 4 fileturi din alamă sunt locașurile celor 4 picioare de sprijin
în cazul unei instalări orizontale. Capacul de 1" are ca funcțiune principală
golirea sistemului. Sunt prezente, în plus 2 grilaje pentru aerisire.
Fața F: precum este indicat și pe eticheta ce trebuie îndepărtată, capacul
de 1" are o funcțiune dublă: în caz de instalare orizontală, gura care este
închisă de capac va avea o funcțiune de ușă de încărcare a sistemului
(vedeți în continuare "operațiuni de încărcare", par. 2.2.3); în caz de
încărcare verticală, aceeași gură poate avea funcțiune de conexiune
hidraulică de intrare (exact ca cea indicată cu "IN" pe fața C și în alternativă
cu aceasta). Panoul de interfață utilizator este compus dintr-un display și o
tastatură și are funcție de setare a sistemului, interogând starea sistemului
și comunicând eventualele alarme.

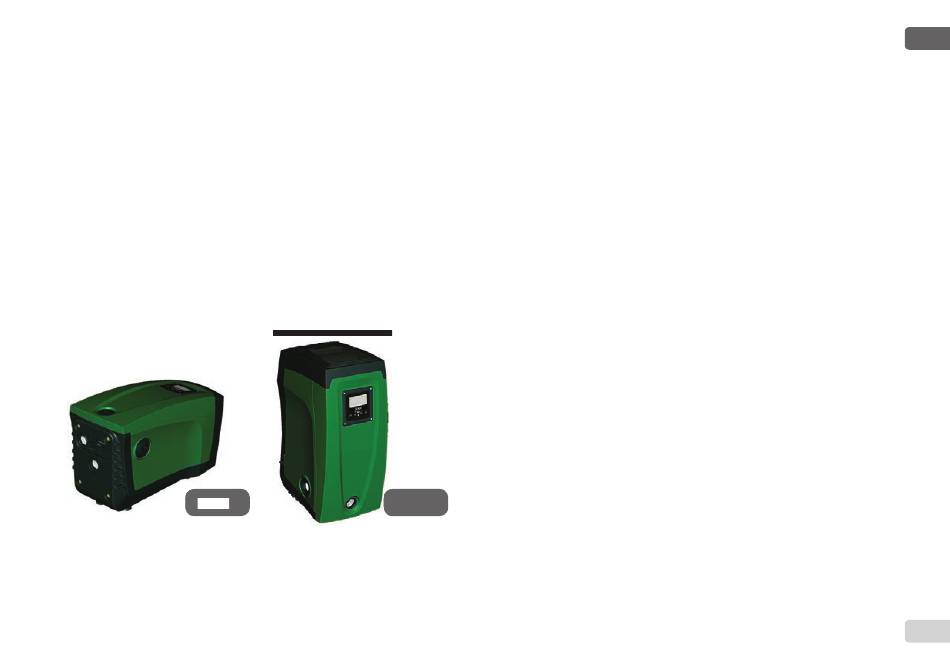

Sistemul poate fi instalat în 2 configurații: orizontală (Fig.4) sau verticală Sistemul poate fi instalat în 2 configurații: orizontală (Fig.4) sau verticală
(Fig.5).
Figura 4 Figura 4

1.1 - Descrierea invertorului integrat

Controlul electronic integrat în sistem este de tipul cu invertor și se bucură
de utilizarea unor senzori de flux, presiune și de temperatura și aceștia
integrați în sistem.
Prin intermediul acestor senzori sistemul se pornește şi se opreşte automat
în funcţie de necesitatea consumatorului şi este în măsură să detecteze
condiţiile de funcţionare defectuoasă, să le prevină şi să le semnaleze.
Controlul prin intermediul Invertorului asigură diverse funcţionalităţi,
dintre care, cele mai importante, pentru sistemele de pompare, sunt
menținerea unei valori de presiune constantă în circulație și o economie
energetică.
Invertorul este în măsură să mențină constantă presiunea unui
•
circuit hidraulic variind viteza de rotație a electropompei. Cu
funcționarea fără invertor electropompa nu reușește să modu-
leze și pentru a crește fluxul solicitat diminuează în mod nece-
sar presiunea, sau viceversa, având astfel presiuni prea mari la
fluxuri mici sau presiuni prea mici la creșterea fluxului necesar.
Variind viteza de rotație în funcție de cererea instantanee a utiliza-
•
torului, invertorul limitează puterea electropompei la cea minimă
necesară pentru a asigura și a satisface cererea. Funcționarea
fără invertor prevede, în schimb, funcționarea electropompei în-
totdeauna și doar cu putere maximă.
Sistemul este configurat de producător pentru a satisface cea mai mare
parte a cazurilor de instalare şi anume:
Funcționare la presiune constantă;
•
Set-Point (valoarea presiunii constante dorite):
•
Reducere presiunii pentru repornire:
•
Funcţie Anti-cycling:
•
Aceştia şi alţi parametrii sunt, în orice caz, configurabili în funcție de
sistem. În paragrafele 5-6-7 sunt ilustrate toate valorile setabile: presiune,
intervenții de protecție, viteză de rotație,etc.
Figura 5
Alte modalități de funcționare și opțiunile accesorii sunt multiple. Prin
intermediul diverselor configurări posibile și disponibilitatea canalelor
de intrare și ieșire configurabile, este posibilă adaptarea funcționării
invertorului la diversele exigențe ale sistemelor. Vezi par. 5-6-7.
RO
ROMÂNĂ
SP = 3.0 bar
RP = 0.3 bar
Dezactivată
