SORUMLULUK

İmalatçı firma, elektrikli pompaların iyi çalışması veya
bunlar tarafından olası meydana gelebilecek zararlardan,
pompalar kurcalanır, tadil edilir ve/veya tavsiye edilen
çalışma alanı dışında veya işbu el kitabında kapsanılan
diğer hükümlere aykırı şekilde çalıştırılır ise, sorumlu
değildir.
Ayrıca işbu talimat el kitabındaki baskı veya yazım hatalarından
kaynaklanan mümkün yanlışlıklara ilişkin olarak da her türlü
sorumluluktan muaftır. Ana özelliklerini etkilemeksizin, ürün
üzerinde gerekli veya faydalı gördüğü her türlü değişikliği yapma
hakkını saklı tutmaktadır.
1 - GENEL BİLGİLER
Bu ürün çok kademeli, kendinden emişli bir santrifüj elektrikli pompadan,
pompaya kumanda eden bir elektronik devreden ve bir genleşme
tankından oluşan bir entegre sistemdir.
Uygulamalar
evsel ve endüstriyel su kullanımları için su sağlama ve basınçlandırma
sistemleri.

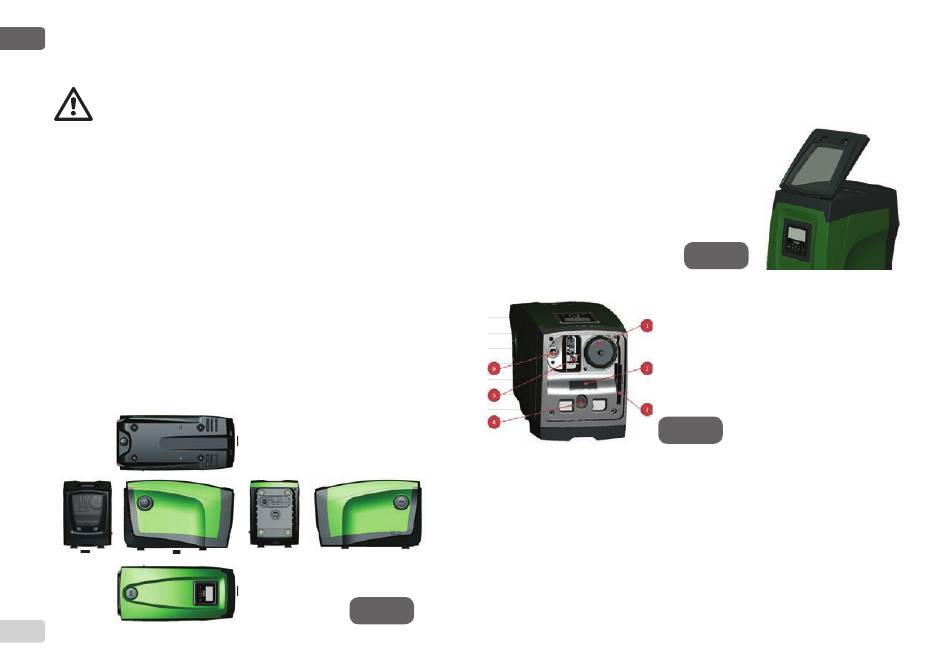

Ürün, dış görünüşü ile ilgili olarak, Şekil 1'de gösterilen 6 yüzeyi birbirine
paralel bir paralelyüz şeklindedir.
A A B B
615
E E
C D
F F
Şekil 1
A yüzü: Teknik Odanın içine girmeyi sağlayan bir kapak vardır. Kapağı
çıkarmak için iki parmağınızı lastik tutma yerlerine geçirin, kapağı tutma
yerlerinin karşı tarafındaki menteşelerin çevresinde sıkıp, döndürün (bkz.
Şekil 2). Kapağı yeniden yerine takmak için menteşeleri yuvalarına
yerleştirin ve kapağı klik sesi
duyulana kadar kapatın.
Teknik Odanın içine girildiğinde aşağıdakilere erişilebilir (bkz. Şekil 3):
1. Genleşme tankı vanası;
2. Teknik veri plakası;
3. Hızlı Kılavuz;
4. Motor mili;
5. Yardımcı alet;
6. Doldurma tapası (sadece dikey
konfigürasyon halinde).
B yüzü: sökülebilen bir vidalı tapa çek valfe erişimi sağlar (lütfen bkz. par.
10.3). Sadece uzman personel tarafından yapılacak bakım çalışmaları
sırasında çıkarın.
C yüzü: Dikey konfigürasyon halinde dört pirinç vida dişi dört destek
ayağının yuvasını oluşturmaktadır. Her iki 1 inç'lik vidalı tapa, kullanılmak
istenen konfigürasyona göre tesisat ile bağlantıları gerçekleştirmek
için çıkarılabilir. Bu durumda "IN" harfleriyle gösterilen bağlantıyı suyu
çekilmesi istenen tesisata (kuyuya, su tankına, vs.), "OUT" harfleriyle
gösterilen bağlantıyı basma hattına bağlayın. Ayrıca bir havalandırma
izgarası bulunmaktadır.
Şekil 2
Şekil 3
