Gebruik van uiteinde "E":
in feite is dit een platte schroevendraaier in feite is dit een platte schroevendraaier
met de juiste maat voor het manoeuvreren
van de toegangsdop tot de motoras en,
als de snelkoppelingsinterface van het
systeem gemonteerd is (par. 9.3), voor systeem gemonteerd is (par. 9.3), voor
toegang tot de sleutel voor afkoppeling
van de aansluiting. Als de sleutel kwijtraakt
of beschadigd wordt, kunnen deze hande-
lingen worden uitgevoerd met een platte
schroevendraaier van de juiste maat.
Gebruik van uiteinde "F":
dit gereedschap is speciaal bestemd voor het onderhoud van de terugslag-
klep en wordt beter beschreven in paragraaf 10.3.

10.2 - Legen van het systeem

Als men het water dat in het systeem aanwezig is wil aftappen, moet als
volgt worden gewerkt:
1. koppel de elektrische voeding af;
2. open de kraan op de perszijde die het dichtst bij het systeem zit,
zodat de druk van de installatie wordt gehaald, en leeg hem zo
veel mogelijk;
3. als er een afsluiter aanwezig is onmiddellijk na het systeem (het
is altijd raadzaam deze te hebben), moet hij worden gesloten
om de hoeveelheid water tussen het systeem en de eerste open
kraan niet te laten terugstromen in het systeem;
4. sluit de aanzuigleiding zo dicht mogelijk bij het systeem af (het
is altijd raadzaam een afsluiter vlak voor het systeem te mon-
teren), zodat niet ook de hele aanzuiginstallatie wordt afgetapt;
5. verwijder de aftapdop (afb.1 vlak E) en laat het water wegstro-
men dat erin zit (ongeveer 2,5 liter);
6. het water dat opgesloten zit in het perssysteem na de in het
systeem geïntegreerde terugslagklep kan wegstromen op het
moment dat het systeem zelf wordt afgekoppeld, of door de dop
van het tweede persgedeelte te verwijderen (als dit gedeelte
niet wordt gebruikt).
Pur Hoewel het systeem in feite leeg blijft, kan het niet al het water
dat het bevat naar buiten drijven.
Tijdens de manipulatie van het systeem na het legen, is het waar-
schijnlijk dat er kleine hoeveelheden naar buiten kunnen komen
uit het systeem zelf.

10.3 - Terugslagklep

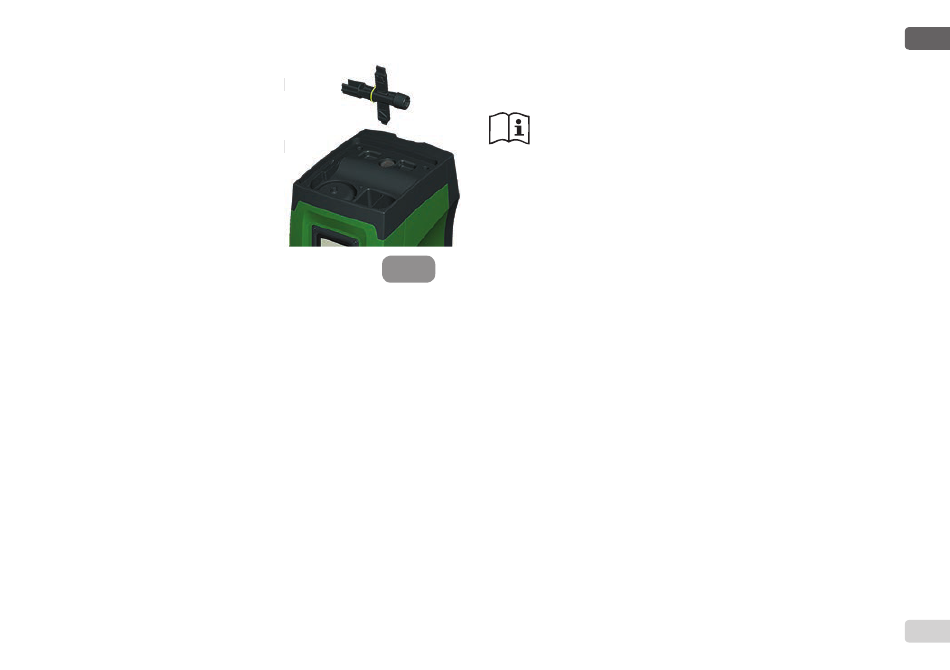

Het systeem heeft een geïntegreerde terugslagklep die noodzakelijk is
voor de juiste werking. De aanwezigheid van vaste voorwerpen of zand in
het water kan slechte werking van de klep en daardoor van het systeem tot
Afb. 26
gevolg hebben. Als ondanks de aanbeveling om zuiver water te gebruiken
en eventueel filters te gebruiken aan de ingang, wordt vastgesteld dat de
terugslagklep niet goed functioneert, kan deze uit het systeem worden ver-
wijderd en als volgt schoongemaakt en/of vervangen worden:
1. verwijder de toegangsdop tot de klep (afb.27);
2. steek de meegeleverde kruissleutel met het uiteinde "F" (par.
10.1) zodat het geperforeerde lipje vast komt te zitten met de
vastklikkende haken (afb.27);
3. haal hem zonder te draaien weg: hierbij kan enige kracht nodig
zijn. Er wordt een patroon naar buiten getrokken waarin de klep
zit waarop onderhoud nodig is. De patroon blijft op de sleutel
zitten (afb.27);
4. haal de patroon uit de sleutel: door ze tegen elkaar te duwen
komen de haken los, de patroon kan nu zijwaarts worden weg-
geschoven (afb.27);
5. maak de klep schoon onder stromend water, ga na of hij niet
beschadigd is, en vervang hem eventueel;
6. plaats de complete patroon vervolgens opnieuw in zijn zitting: dit
vereist de kracht die nodig is om de 2 O-ringen in te duwen. Ge-
bruik eventueel het uiteinde "D" van de kruissleutel als hulpmid-
del om te duwen. Gebruik niet het uiteinde "F", anders komen de
haken opnieuw vast te zitten in het lipje van de patroon, zonder
dat ze losgemaakt kunnen worden (afb.27);
