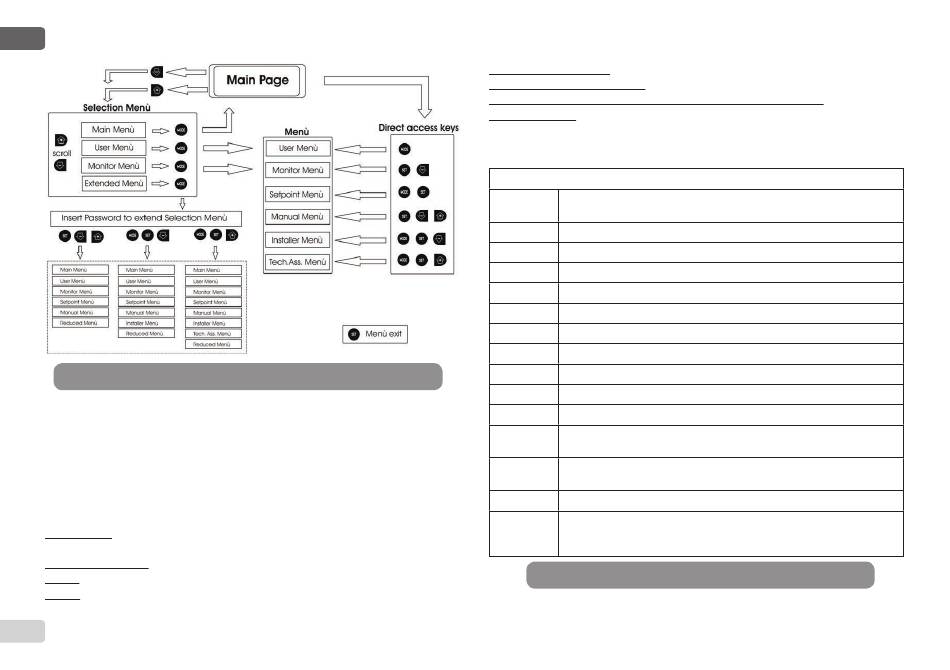

Σχήμα 14: Σχηματική αναπαράσταση των δυνατών προσβάσεων στα μενού
6.3 - Δομή των σελίδων των μενού
Κατά την ενεργοποίηση εμφανίζονται ορισμένες σελίδες παρουσίασης στις
οποίες εμφανίζεται το όνομα του προϊόντος και το λογότυπο, και έπειτα
εμφανίζεται ένα κεντρικό μενού. Το όνομα κάθε μενού, όποιο και εάν είναι,
εμφανίζεται πάντοτε στο πάνω μέρος της οθόνης.
Στην κεντρική σελίδα εμφανίζονται πάντοτε
Κατάσταση: κατάσταση λειτουργίας (π.χ. αναμονή, go, σφάλματα,
λειτουργίες εισόδων)
Στροφές κινητήρα: τιμή σε [rpm]
Πίεση: τιμή σε [bar] ή [psi] ανάλογα με τη μονάδα μέτρησης που έχει ρυθμιστεί.
Ισχύς: τιμή σε [kW] της απορροφούμενης ισχύος της συσκευής.
Σε περίπτωση που εκδηλωθεί γεγονός ενδέχεται να εμφανιστούν:
523
Ενδείξεις σφάλματος
Ενδείξεις Προειδοποιήσεων
Ένδειξη των λειτουργιών που συσχετίζονται με τις εισόδους
Ειδικά εικονίδια
Οι συνθήκες σφάλματος αναγράφονται στον Πίνακα 2 - σελ.518. Οι υπό-
λοιπες ενδείξεις αναγράφονται στον Πίνακα 9.
Καταστάσεις σφάλματος και κατάστασης που εμφανίζονται στην κεντρική σελίδα
Αναγνωρι-
στικό
Κινητήρας ενεργός
GO
Κινητήρας ανενεργός
SB
Κατάσταση κινητήρα απενεργοποιημένου χειροκίνητα
DIS
F1 Κατάσταση / συναγερμός Λειτουργίας φλοτέρ
F3 Κατάσταση / συναγερμός Λειτουργίας απενεργοποίησης του συστήματος
F4 Κατάσταση / συναγερμός Λειτουργίας σήματος χαμηλής πίεσης
P1 Κατάσταση λειτουργίας με εφεδρικό setpoint 1
P2 Κατάσταση λειτουργίας με εφεδρικό setpoint 2
P3 Κατάσταση λειτουργίας με εφεδρικό setpoint 3
P4 Κατάσταση λειτουργίας με εφεδρικό setpoint 4
Εικονίδιο επικ. Κατάσταση λειτουργίας στην επικοινωνία multi pompa με ένδειξη της
με νούμερο διεύθυνσης
Εικονίδιο
επικ. με Ε Κατάσταση σφάλματος της επικοινωνίας στο σύστημα multi pompa
Εγγραφή και ανάγνωση των ρυθμίσεων του εργοστασίου στην EΕprom.
EE
WARN.
Χαμηλή
τάση Προειδοποίηση για απουσία τάσης τροφοδοσίας
Πίνακας 9: Μηνύματα κατάστασης σφάλματος στην αρχική σελίδα
Περιγραφή
