TR
TÜRKÇE
2.1.2 - Doldurma işlemleri
Sıvının seviyesinin üstüne / altına yerleştirme şekli
Pompanın "sıvının seviyesinin üstüne" yerleştirilmesi (par. 2.1.1): Teknik
Oda'ya girin ve yardımcı alet (Şekil 3_5) veya bir tornavida yardımıyla
doldurma tapasını çıkarın (Şekil 3_6). Doldurma kapısından sistemi
temiz su ile doldurun. Bu işlemi yaparken, hava çıkartmaya dikkat ediniz!
Emme hattı borusunda bulunan (paragraf 2.1.1'de tavsiye edilen) çek
valf eğer sistemin giriş kapısına yakın bir yere yerleştirilmiş ise sistemi
doldurmak için gereken su miktarı 2,2 litredir. Çek valfin emme hattı
borusunun en uç kısmına yerleştirilmesi tavsiye edilir (taban valfi). Bu
şekilde doldurma işlemi sırasında emme hattı borusu da tamamen
doldurulabilir. Bu durumda doldurma işlemini tamamlamak için gereken
su miktarı emme hattı borusu uzunluğuna bağlı olacaktır (2,2 litre + ...).
Pompanın "sıvının seviyesinin altına" yerleştirilmesi (par. 2.1.1): su
deposu ile sistem arasında kapama valfleri bulunmazsa (veya açık
olursa), sistem içerisinde bulunan havayı çıkartma olanağı sağlandığında
otomatik olarak doluyor. Bu yüzden doldurma tapası (Şekil 3_6)
içerisinde bulunan havayı kaçırmak için yetecek kadar gevşetilerek
sisteme tamamen doldurulmasına olanak sağlanır. İşlemi kontrol ederek,
su dışarı çıkar çıkmaz doldurma kapısını kapatmak gerekir (her şeye
rağmen emme hattı borusuna bir kapama valfinin yerleştirilmesi ve tapa
açıldıktan sonra doldurma işlemini başlatmak için kullanılması tavsiye
edilir. Bir alternatif olarak, emme hattı borusunun kapalı bir valf vasıtasıyla
kesilmesi durumunda doldurma işlemi pompanın "sıvının seviyesinin
üstüne" yerleştirilmesi ile ilgili olan işleme benzer şekilde yapılabilir.
621
2.2 - YATAY KONFİGÜRASYON
Ambalajın alt tarafında bulunan 4 destek ayağını çıkarın ve E yüzündeki
pirinç yuvalarına yerleştirip, sonuna kadar vidalayın. Şekil 9'da belirtilen
ebatları göz önünde bulundurarak sistemi seçtiğiniz yere yerleştiriniz.
• Çek valfe yapılması gereken bakım işlemlerini sistemin tesisat ile
bağlantısını kesmeksizin gerçekleştirebilmek için sistemin B Yüzü
ile herhangi bir engel arasındaki mesafenin en az 270 mm olması
tavsiye edilir.
• Kapıyı çıkarıp Teknik Odaya girebilmek için sistemin A Yüzü ile
herhangi bir engel arasındaki mesafenin en az 200 mm olması
tavsiye edilir.
• Besleme kablosunun dışarı çıkmasını sağlamak için sistemin D
Yüzü ile herhangi bir engel arasındaki mesafenin en az 10 mm
olması zorunludur
Düz olmayan bir yüzey halinde yerden uzak kalan ayağı sökün, sistemin
sağlamlığını sağlayacak şekilde yüzeye temas edene kadar uzunluğunu
ayarlayınız. Nitekim sistem güvenli ve sağlam bir şekilde yerleştirilmeli ve
dikeyliği sağlanmalıdır. Sistemi eğik bir konuma yerleştirmemeye dikkat
ediniz.

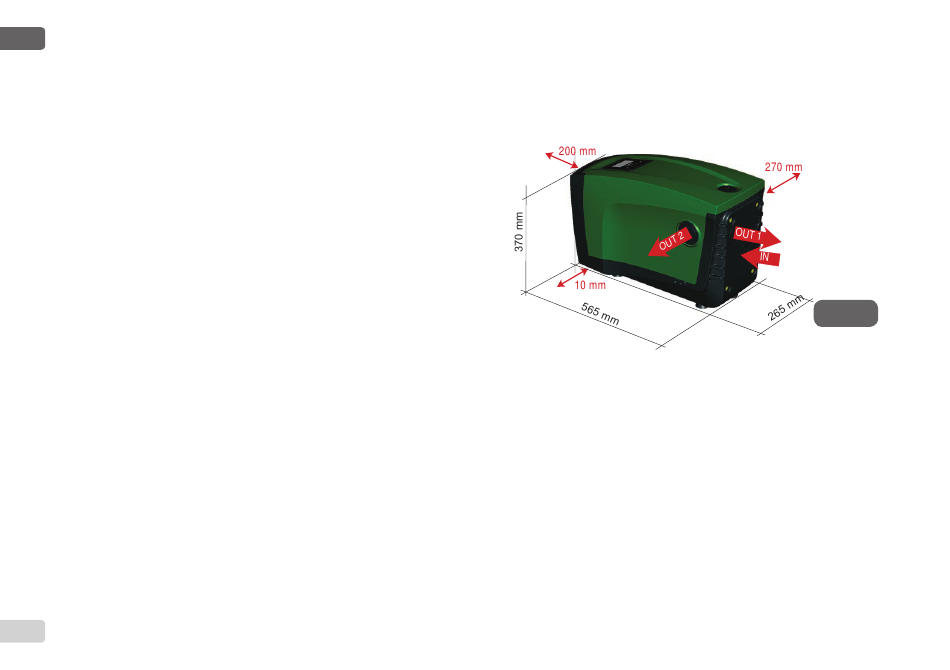

Şekil 9
