En el caso de superficie irregular, desenrosque el pie que no queda bien
apoyado, regulándolo hasta que toque la superficie a fin de garantizar la
estabilidad del sistema. El sistema debe estar colocado de manera segura
y estable, garantizando la verticalidad del eje: no coloque el sistema
inclinado.
2.2.1 - Conexiones hidráulicas
Realice la conexión en la entrada del sistema a través de la boca en la Cara
C indicada con "IN" en la Fig. 9 (conexión de aspiración). Quite el tapón con la
herramienta opcional o un destornillador.
Realice la conexión en la salida del sistema a través de la boca en la
Cara C indicada con "OUT 1" en la Fig. 9 y/o a través de la boca en la
Cara D indicada con "OUT 2" en la Fig. 9 (conexión de impulsión). En
esta configuración las 2 bocas pueden utilizarse indistintamente entre sí
(según la conveniencia de instalación), o bien simultáneamente (sistema
de dos impulsiones). Quite el o los tapones de la o las tapas que se
desean utilizar utilizando la herramienta opcional o un destornillador.
Todas las conexiones hidráulicas desde el sistema hasta la instalación
son con roscas hembra de 1" GAS realizadas en latón.
Véase la ADVERTENCIA respectiva en la Fig. 8.

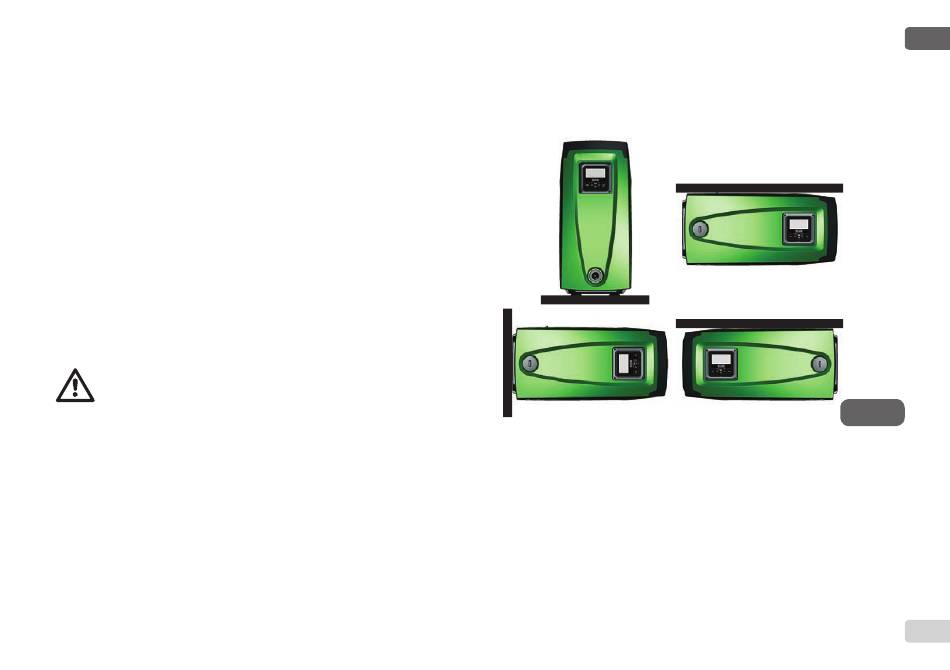

2.2.2 - Orientación del Panel de Interfaz
El Panel de Interfaz ha sido estudiado con la finalidad de poder ser
orientado hacia la dirección más cómoda para el usuario: la forma
cuadrada permite la rotación de 90° en 90° (Fig. 10).
• Desenrosque los 4 tornillos en las esquinas del panel utilizando
la llave hexagonal suministrada con la herramienta opcional.
• No quite los tornillos, se aconseja aflojarlos de la rosca del re-
vestimiento del producto.
• Tenga cuidado de que los tornillos no caigan dentro del sistema
• Aleje el panel teniendo cuidado de no tensar el cable de trans-
misión de señal
• Coloque nuevamente el panel en su lugar con la orientación pre-
ferida, teniendo cuidado de no pellizcar el cable
• Enrosque los 4 tornillos con la llave.
ES
ESPAÑOL
Figura 10
