(kuva 3, kohta 6) on löysätty riittävästi sisälle jääneen ilman poistamiseksi,
järjestelmä täyttyy kokonaan. Valvo toimenpidettä ja sulje täyttötulppa heti,
kun ulos tulee vettä (suosittelemme asentamaan kuitenkin sulkuventtiilin
imuputkeen ja käyttämään sitä täyttötoimenpiteen ohjaamiseen tulppa
auki). Jos sen sijaan imuputkessa oleva venttiili on kiinni, täyttö voidaan
suorittaa samoin kuin negatiivisella imukorkeudella.

2.2 - Vaakasuora Kokoonpano

Poista neljä tukijalkaa pakkauksen alaosasta ja ruuvaa ne pohjaan asti
pinnalla E oleviin messinkikierteisiin reikiin. Sijoita järjestelmä paikalleen
ottaen huomioon kuvan 9 kokonaismitat.
• Vähintään 270 mm:n etäisyys järjestelmän pinnan B ja esineen
välillä on suositeltavaa, jotta takaiskuventtiiliä voidaan huoltaa
irrottamatta järjestelmää.
• Vähintään 200 mm:n etäisyys järjestelmän pinnan A ja esineen
välillä on tärkeä, jotta luukun poisto on mahdollista ja reitti tekni-
seen tilaan esteetön.
• Vähintään 10 mm:n etäisyys järjestelmän pinnan D ja esineen
välillä on välttämätön sähköjohdon ulostulolle.
Jos alusta ei ole tasainen, ruuvaa auki tukijalkaa, joka ei asetu alustalle.
Säädä korkeutta, kunnes tukijalka asettuu alustaa vasten, niin että
järjestelmä on vakaa. Järjestelmä tulee ehdottomasti asentaa tukevaan ja
345
täysin pystysuoraan asentoon: älä aseta sitä kaltevaan asentoon.
2.2.1 - Vesiliitännät
Toteuta järjestelmän tuloliitäntä pinnalla C olevan, IN-merkinnällä (kuva
9) varustetun aukon kautta (imuliitäntä). Poista tulppa lisätyökalulla tai
ruuvimeisselillä.
Toteuta järjestelmän poistoliitäntä pinnalla C olevan, OUT 1 -merkinnällä
(kuva 9) ja/tai pinnalla D olevan, OUT 2 -merkinnällä (kuva 9) varustetun
aukon kautta (syöttöliitäntä). Tässä kokoonpanossa kahta aukkoa
voidaan käyttää täysin vaihtoehtoisesti (kumpi on käytännöllisempää)
tai samanaikaisesti
käytettävästä/vistä aukosta/aukoista lisätyökalulla tai ruuvimeisselillä.
Kaikki järjestelmän vesiliitännät ulospäin ovat sisäkierteistä 1" GAS
-tyyppiä ja valmistettu messingistä.
Katso kuvan 8 VAROITUS.

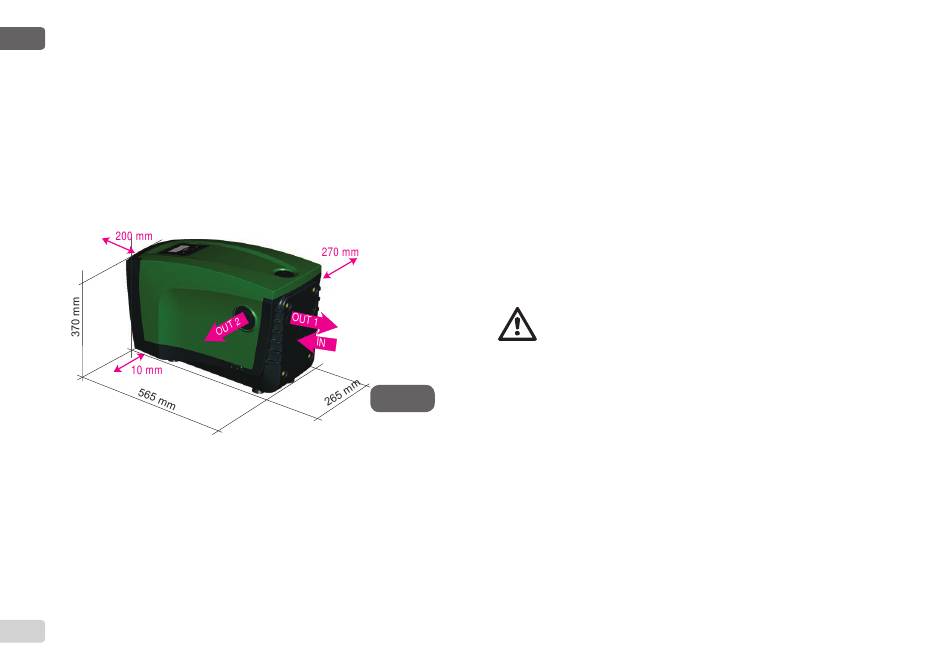

Kuva 9
2.2.2 - Käyttöliittymän näytön suuntaus
Käyttöliittymän näyttö on suunniteltu, niin että se voidaan suunnata
lukemisen kannalta parhaaseen asentoon: nelikulmaisen muodon ansiosta
sitä voidaan kääntää 90° / 90° (kuva 10).
(kaksoissyöttöjärjestelmä). Poista tulppa/tulpat
