ES
ESPAÑOL

RESPONSABILIDAD

El fabricante no se asume ninguna responsabilidad por el
funcionamiento incorrecto de las electrobombas o por daños
que las mismas podrían provocar si dichas electrobombas
fueran alteradas, modificadas y/o hechas funcionar fuera del
rango de trabajo aconsejado o contrariamente a las demás
disposiciones contenidas en este manual.
Además, no se asume ninguna responsabilidad por las posibles
inexactitudes contenidas en este manual de instrucciones,
si las mismas fueran debidas a errores de impresión o de
transcripción. El fabricante se reserva el derecho de realizar a
los productos las modificaciones que considere necesarias o
útiles, sin perjudicar sus características esenciales.

1 - GENERALIDADES

El producto es un sistema integrado compuesto por una electrobomba
centrífuga tipo multicelular autoaspirante, un circuito electrónico que la
gobierna y un vaso de expansión.
Aplicaciones
instalaciones de abastecimiento y presurización de agua para uso
doméstico o industrial.

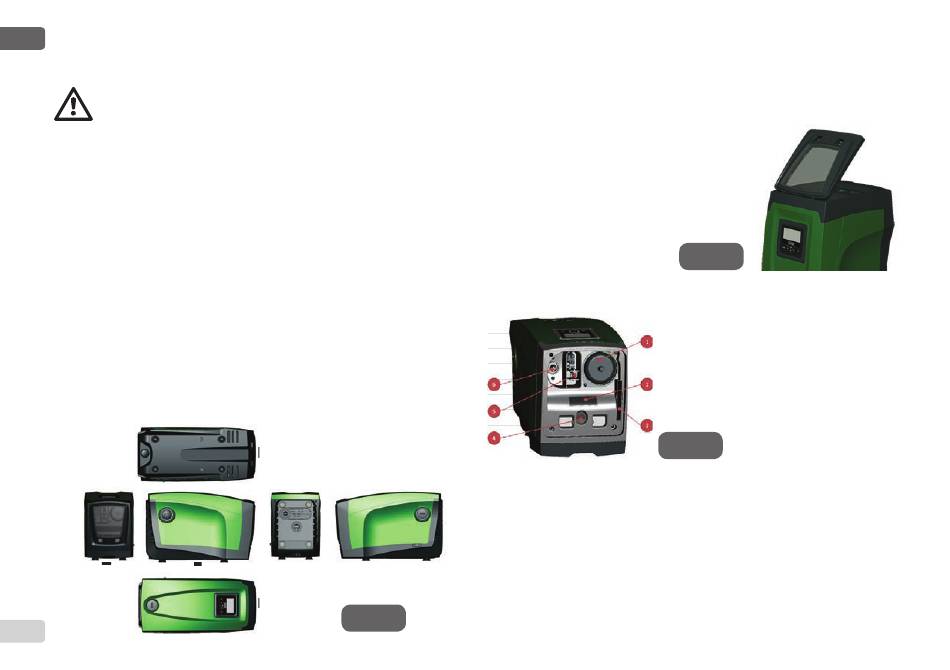

Externamente, el producto se presenta como un paralelepípedo que se
desarrolla en 6 caras, como se muestra en la Fig. 1.
A A B B
559
E E
C D
F F
Figura 1
Cara A: una tapa para acceder al Alojamiento Técnico. La tapa se puede
desmontar introduciendo 2 dedos en los dos orificios de caucho, apretando
y girando la tapa alrededor de las bisagras del lado opuesto al de los
orificios (véase Fig. 2). Para montar de nuevo la tapa, introduzca las
bisagras en su lugar y cierre la
tapa hasta que se enganche.
En el interior del alojamiento técnico se encuentran los siguientes
elementos (véase la Fig. 3):
1. Válvula del vaso de expansión;
2. Placa datos técnicos;
3. Guía Rápida;
4. Eje motor;
5. Herramienta opcional;
6. Tapón de llenado (solo para la
configuración vertical).
Cara B: a través de un tapón roscado extraíble se accede a la válvula
antirretorno (véase el apdo. 10.3). Se puede quitar solo cuando el personal
especializado realice el mantenimiento.
Cara C: la 4 roscas de latón sirven para los 4 pies de apoyo en caso
de instalación vertical. Los 2 tapones roscados de 1" pueden quitarse
para realizar las conexiones hacia el sistema, según la configuración de
instalación que se desea realizar. Si fuera necesario, conecte la tubería de
alimentación de agua (pozo, tanque, etc.) a la conexión con la indicación
"IN" y la tubería de impulsión a la conexión con la indicación "OUT".
También hay una rejilla para la ventilación.
Figura 2
Figura 3
