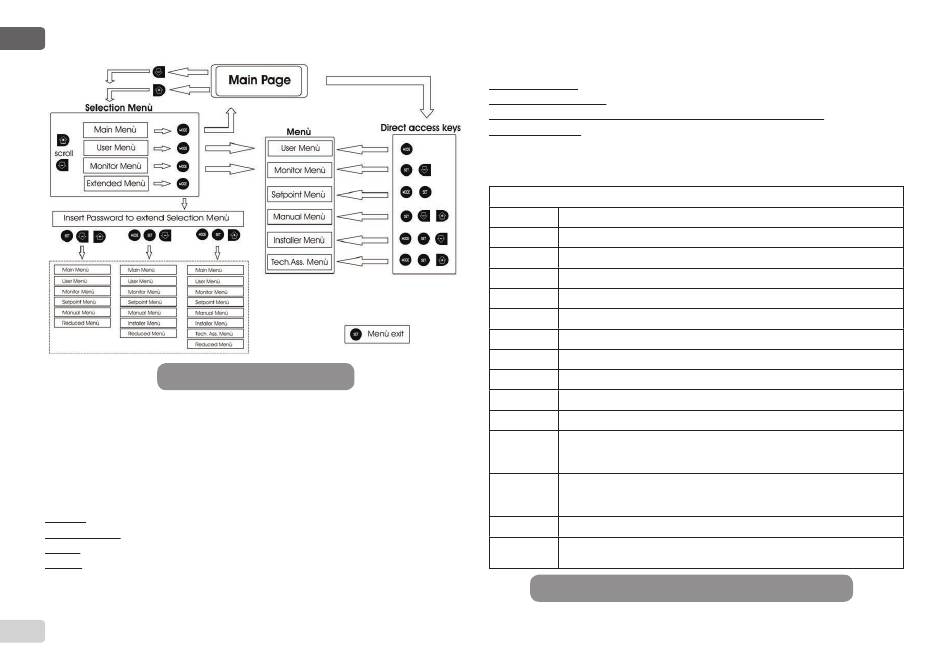

Fig. 14: Schema över menyåtkomst

6.3 - Menysidornas struktur

Vid starten visas först några presentationssidor med modellnamnet och
företagslogon och sedan huvudmenyn. Namnet på varje meny, oavsett
vilken, visas alltid upptill på displayen.
Huvudsidan visar alltid följande
Status: Driftstatus (t.ex. standby, GO, fel, ingångsfunktioner).
Motorvarvtal: Värde i [varv/min].
Tryck: Värde i [bar] eller [psi] beroende på det valda mätsystemet.
Effekt: Värde i [kW] för anordningens effektförbrukning.
413
Följande kan visas om händelsen inträffar:
Felindikationer
Varningsindikationer
Indikation av funktioner som är associerade med ingångar
Specifika ikoner
Feltillstånd listas i Tabell 2, sid. 408. Övriga visningar listas i Tabell 9.
Fel- eller statustillstånd som visas på huvudsidan
Beteckning
GO Motorn är i drift
Motorn står stilla
SB
Status; manuellt deaktiverad motor
DIS
F1 Status/larm Flottörfunktion
F3 Status/larm Funktion för deaktivering av systemet
F4 Status/larm Funktion för lågtryckssignal
P1 Driftstatus med extra börvärde 1
P2 Driftstatus med extra börvärde 2
P3 Driftstatus med extra börvärde 3
P4 Driftstatus med extra börvärde 4
Ikon för kom-
munikation
med nummer Driftstatus vid kommunikation med flera invertrar med angiven adress.
Ikon för kom-
munikation
med E Felstatus för kommunikationen i system med flera pumpar
Skrivning och läsning av standardvärden på EEprom
EE
WARN.
Lågspänning Varning för avsaknad av matningsspänning
Tabell 9: Status- och felmeddelanden på huvudsidan
Beskrivning
