dezés közvetlenül ki van téve az időjárásnak.
A berendezés tervezése 0°C és 50°C közötti hőmérsékletű hely-
re történt (ide vonatkozóan lásd a 7.6.14 fejezetben leírtakat is :
anti- freeze funkció).
A rendszer ivóvíz szivattyúzására alkalmas.
A berendezés nem alkalmas sós víznek, szennyvíznek, gyúl-
ékony, maró hatású, vagy robbanásveszélyes (pl. petróleum,
benzin, oldószerek) folyadékok, zsírok, olajok, vagy élelmiszer-
termékek szivattyúzására.
Az e.sybox rendszer 8 méternél, míg az e.sybox 30/50 7 méter-
nél nem mélyebb szintű vizet képes elszívni (a vízszint és a szi-
vattyú szívócsonkja közötti szintkülönbség).
Ne kössön be semmilyen csövet az 1'' ¼ os csonkhoz melynél
az egyirányú szelep van. Lásd: 27. ábra
Ha a berendezést házi vízellátónak használja, vegye figyelembe
a helyi vízgazdálkodásért felelő hatóság előírásait.
Ha megválasztotta az installációs helyet, ellenőrizze a követke-
zőket:
• A szivattyú adattábláján feltüntetett adatok megfelelnek-e a
rendelkezésre álló elektromos hálózat paramétereinek.
• Az elektromos bekötés helye száraz, elárasztástól mentes
helyen történik-e.
• Az elektromos panel el van-e látva differenciál mágneskap-
csolóval mely ∆n ≤ 30 mA-re kalibrált és van-e hatásos vé-
dőföldelés.
Ha nem biztos abban, hogy a szivattyúzandó víz idegen testektől mentes,
gondoskodjon megfelelő szűrő beépítéséről a szívó oldalon a szennyező-
dés kiszűrése érdekében.
A szívóoldali szűrő beépítése a hidraulikus teljesítmény rovására
történik. A veszteségek arányosak a szűrő által keletkező töltés-
veszteséggel (általában igaz, hogy minél nagyobb a szűrőké-
pesség, annál nagyobb a teljesítmény csökkenés).
787
Válassza ki az alkalmazandó installációs módot ( függőleges vagy vízszin-
tes) szem előtt tartva a berendezés felé rendelkezésre álló csatlakozási
lehetőséget, a kezelői felület elérhetőségét, a rendelkezésre álló teret stb.
ahogyan a következő fejezetekben olvasható. Más installációs lehetősé-
gek is lehetségesek a DAB által biztosított tartozékokkal: lásd a 9.2, 9.3
fejezeteket).
2.1 - Függőleges telepítés
Vegye ki a 4 db. tartólábat a csomagolás alsó tálcájából és csavarozza be
azokat a "C" nézeten látható, menetes furatokat tartalmazó réz betétek-
hez. Helyezze el a berendezést az installációs helyen a 7. ábra befoglaló
méreteit figyelembe véve.
200
mm
10
mm
• A berendezés "E" nézeten látható oldala és a fal között legalább
10mm távolság legyen amit kötelező megtartani a szellőzőrá-
cson keresztüli szellőzés fenntartása érdekében.
• A berendezés "B" nézeten látható oldala és egy esetleges aka-
dály között ajánlott legalább 270mm trávolságot tartani az egy-
irányú szelep esetleges karbantartásához (...hogy ne kelljen le-
kötni a berendezést a rendszerről).

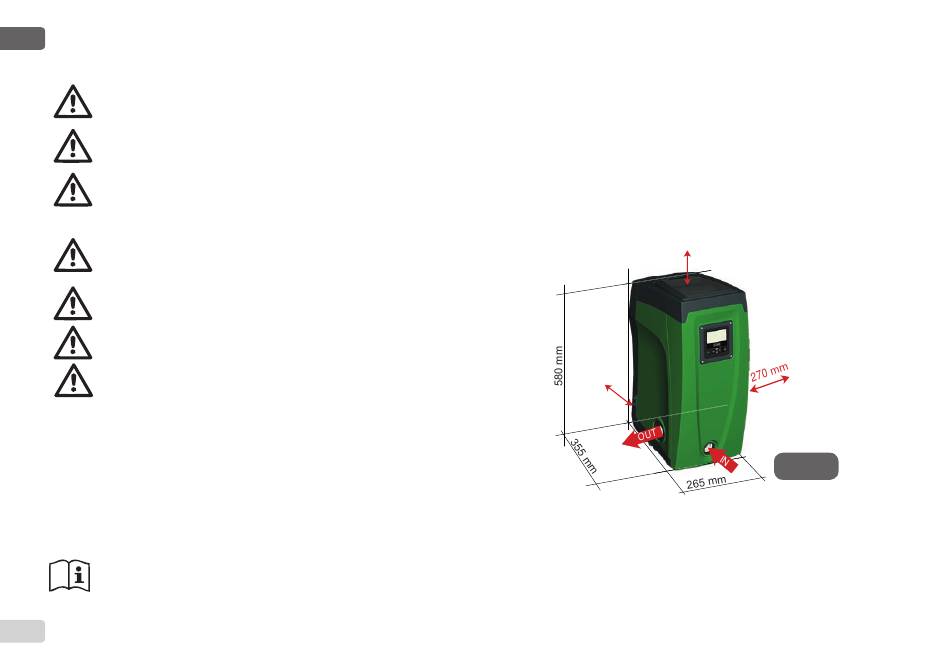

Figura 7
