Para utilizar la llave en cruz es necesario guardar la llave "1"
inutilizada en un lugar seguro para que no se pierda, salvo que
la guarde nuevamente en su alojamiento en el interior de la llave
"3" al final de las operaciones.
Uso del extremo "C":
es un destornillador plano de tamaño correcto para los tapones de
las principales conexiones del sistema (1" y 1"1/4). Se debe utilizar
durante la primera instalación para extraer los tapones de las bocas en durante la primera instalación para extraer los tapones de las bocas en
las que se desee conectar la
instalación, para la operación de
llenado en caso de instalación
horizontal, para acceder a la
válvula antirretorno, etc. Si la
llave se perdiera o se rompiera,
las mismas operaciones
pueden realizarse utilizando un
destornillador plano de tamaño
adecuado.
Uso del extremo "D":
llave de vaso hexagonal adecuada para
extraer el tapón para realizar la operación
de llenado en caso de instalación vertical.
Si la llave se perdiera o se rompiera,
dicha operación se puede realizar con
un destornillador con punta de cruz del
tamaño adecuado.

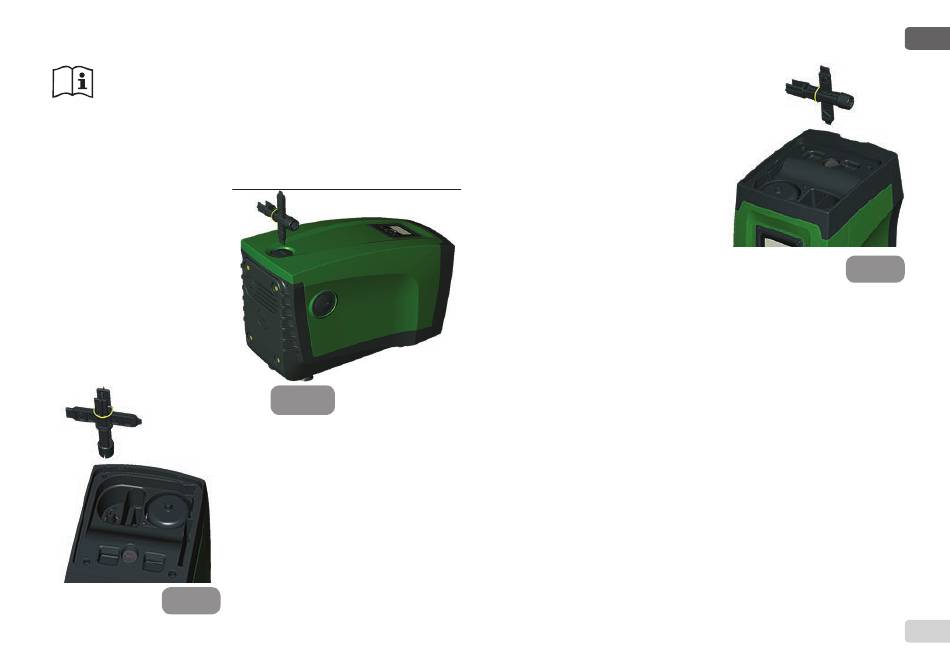

Figura 25
Figura 24
Uso del extremo "E":
es un destornillador plano de tamaño
correcto para el tapón de acceso al eje
motor y, si estuviera instalada la interfaz
para la conexión rápida del sistema (apdo.
9.3), para acceder a la llave de desconexión
de la conexión. Si la llave se perdiera o
se rompiera, dichas operaciones pueden
realizarse con un destornillador plano de
tamaño adecuado.
Uso del extremo "F":
esta herramienta sirve para el mantenimiento de la válvula antirretorno y
su función está descrita en el apartado 10.3

10.2 - Vaciado del sistema

Si se desea vaciar el sistema del agua que se encuentra en su interior,
proceda de la siguiente manera:
1. desconecte la alimentación eléctrica;
2. abra el grifo de impulsión más cercano al sistema para eliminar
la presión de la instalación y vaciarla lo mejor posible;
3. si hubiera una válvula de cierre aguas abajo del sistema (siem-
pre aconsejable), ciérrela para que el agua no pase a la instala-
ción, entre el sistema y el primer grifo abierto;
4. cierre el conducto de aspiración en el punto más cercano al
sistema (siempre se aconseja montar una válvula de cierre in-
mediatamente aguas arriba del sistema) para no vaciar también
toda la instalación de aspiración;
5. quite el tapón de vaciado (fig.1 cara E) y deje salir el agua que
se encuentra en su interior (alrededor de 2,5 litros);
6. el agua que se encuentra en la instalación de impulsión aguas
abajo de la válvula antirretorno integrada en el sistema puede
fluir en el momento de la desconexión del mismo sistema o qui-
tando el tapón de la segunda impulsión (si no se utilizara).
ES
ESPAÑOL
Figura 26
