• Det krävs ett avstånd på min. 10 mm mellan systemets sida E
och en ev. vägg för att säkerställa ventilationen genom spjällen.
• Det rekommenderas ett min. avstånd på 270 mm mellan
systemets sida B och ett intilliggande hinder för att kunna utföra
underhåll av backventilen utan att systemet behöver kopplas från
anläggningen.
• Det rekommenderas ett avstånd på min. 200 mm mellan
systemets sida A och ett intilliggande hinder för att kunna ta bort
luckan och komma åt teknikutrymmet.
Om ytan inte är plan ska du lossa och justera stödfötterna i höjdled så
att de står stadigt på golvet och garanterar systemets stabilitet. Systemet
måste stå säkert och stabilt samt lodrätt. Systemet får inte luta.

2.1.1 - Vattenanslutning

Utför anslutningen till systeminloppet via munstycket som är märkt med
IN på sidan F i Fig. 8 (koppling på sugsidan). Ta bort aktuell plugg med
hjälp av det medföljande verktyget eller en skruvmejsel.
Utför anslutningen till systemutloppet via munstycket som är märkt med
OUT på sidan F i Fig. 8 (koppling på trycksidan). Ta bort aktuell plugg
med hjälp av det medföljande verktyget eller en skruvmejsel.
Samtliga vattenanslutningar mellan systemet och anläggningen är av typ
1" GAS honkoppling av mässing.

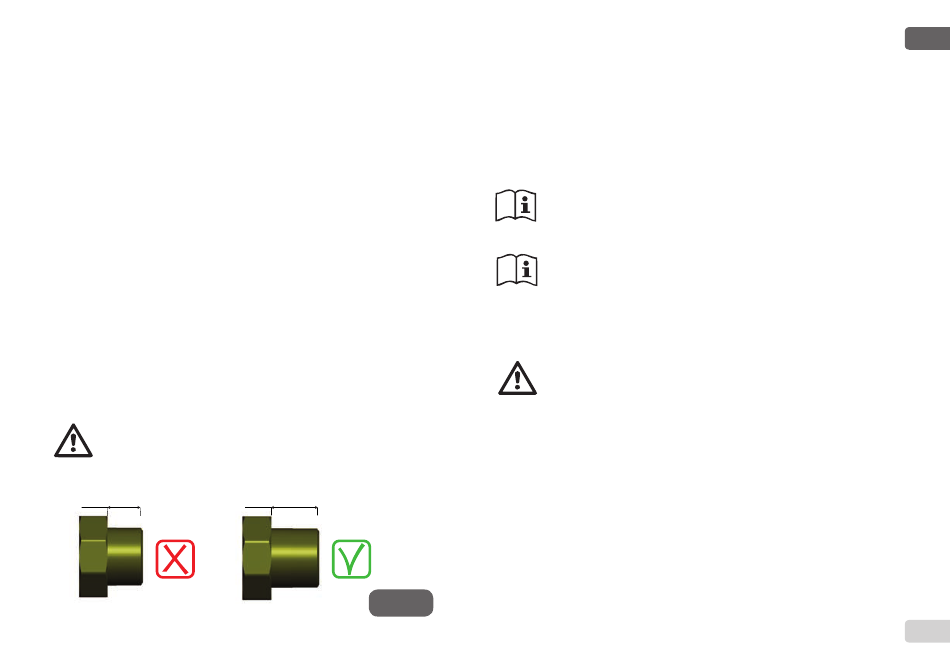

Om du vill ansluta apparaten till anläggningen med hjälp av
kopplingar med större utvändig diameter än röret på 1" (t.ex.
axelmutter i fallet med kopplingar i tre delar) ska du försäkra dig
om att 1" GAS hankopplingen sticker ut min. 25 mm utanför
ovanstående utvändiga mått (se Fig. 8).
< 25
mm
> 25
mm
Fig. 8
Installationen av systemet definieras som ovan vattennivån eller
under vattennivån utifrån placeringen i förhållande till pumpvätskan.
Installationen definieras som ovan vattennivån när pumpen placeras på
en högre nivå än pumpvätskan (t.ex. pump vid markytan och vatten i
brunnen). Installationen definieras som under vattennivån när pumpen
placeras på en lägre nivå än pumpvätskan (t.ex. upphöjd cistern och
pump under).
Om den vertikala installationen av systemet är av typen ovan
vattennivån rekommenderas det att montera en backventil i
anläggningen på sugsidan. Den gör att systemet kan fyllas på
(kap. 2.1.2).
Om installationen är av typen ovan vattennivån ska
sugledningen installeras med stigning från vattenkällan till
pumpen. Undvik att det bildas krökar eller häverteffekt. Placera
inte sugledningen ovanför pumpnivån (för att förhindra att
det bildas luftbubblor i sugledningen). Sugledningen ska vara
nedsänkt min. 30 cm under vattennivån och måste vara helt tät
utmed hela sin längd ända till elpumpens inlopp.
Sug- och tryckledningarna ska monteras på ett sådant sätt att
de inte utövar någon mekanisk påfrestning på pumpen.
2.1.2 - Påfyllning
Installation ovan och under vattennivån
Installation ovan vattennivån (kap. 2.1.1): Öppna teknikutrymmet och
använd det medföljande verktyget (Fig. 3, punkt 5) eller en skruvmejsel
för att ta bort påfyllningspluggen (Fig. 3, punkt 6). Fyll på systemet
med rent vatten genom påfyllningshålet. Glöm inte att avlufta. Om
backventilen på sugledningen (rekommenderas i kap. 2.1.1) är placerad
i närheten av systeminloppet ska systemet fyllas på med 2,2 L vatten.
Det rekommenderas att placera backventilen i änden av sugledningen
(bottenventil) så att även sugledningen kan fyllas på helt i samband
med påfyllningen. I detta fall beror mängden vatten som behövs för
påfyllningen på sugledningens längd (2,2 L + ...).
