• Минимальное расстояние 10 мм между стороной E системы
и стеной является обязательным, для того, чтобы обеспе-
чить хорошую вентиляцию через соответствующие решетки.
• Рекомендуется соблюдать минимальное расстояние 270 мм
между стороной В системы и другими объектами для того,
чтобы обеспечить возможность для проведения операции
техобслуживания обратного клапана, не отсоединяя систе-
му от установки.
• Минимальное расстояние 200 мм между стороной А сис-
темы и другими объектами рекомендуется для того, чтобы
иметь возможность снять дверку для получения доступа к
техническому отсеку.
В случае неровной поверхности, отвинтите ножку, которая ничего не
поддерживают, отрегулируйте высоту до контакта с поверхностью та-
ким образом, чтобы обеспечить устойчивость всей системы. Система
должна быть помещена в безопасное и устойчивое положение, гаран-
тируя вертикальность оси: не устанавливайте систему под наклоном.
2.1.1 - Гидравлические соединения
Выполните входное соединение с системой через патрубок на сторо-
не F с пометкой «IN» на Рис.7 (всасывающий патрубок). Затем сни-
мите соответствующую пробку с помощью дополнительных приспосо-
блений или отвертки.
Выполните выходное соединение из системы через патрубок на сто-
роне F с пометкой «OUT» на Рис.7 (напорный патрубок). Затем сни-
мите соответствующую пробку с помощью дополнительных приспосо-
блений или отвертки.
Все гидравлические соединения системы в направлении установки,
с которой они могут соединяться, имеют резьбу только внутреннего
типа 1" GAS, и выполнены из латуни.

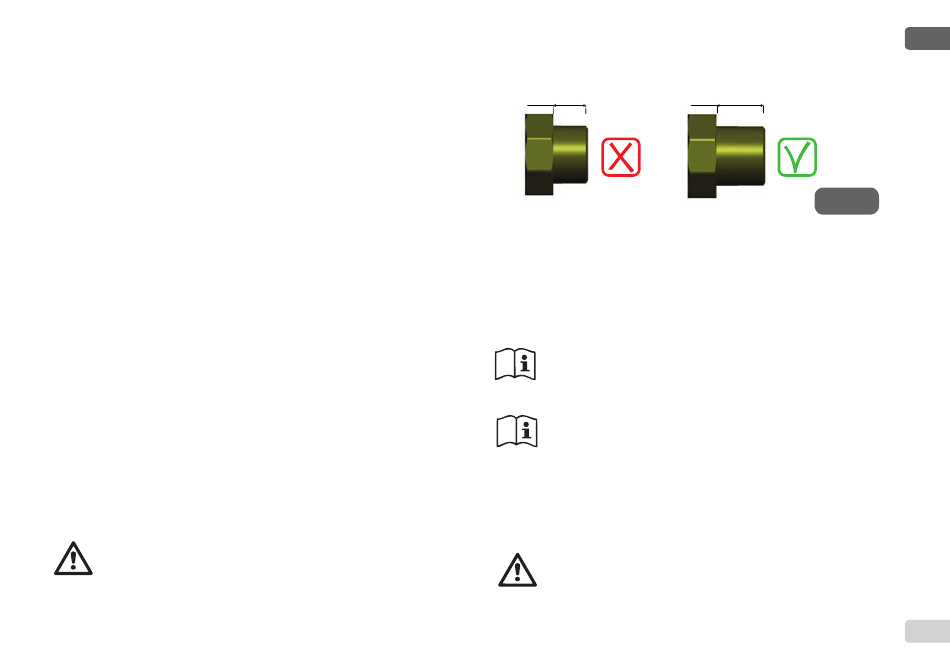

Если вы собираетесь подключить устройство к системе че-
рез патрубки, которые имеют размеры диаметра, превыша-
ющие номинальные размеры трубы 1» (например, в случае
зажимного кольца патрубков из 3 частей), убедитесь, что
наружная резьба 1» BSP фитинга выступает вперед мини-
мум на 25 мм за пределы габаритов, указанных выше (см.
Рисунок 8)
< 25
mm
Со ссылкой на положение по отношению к перекачиваемой воде, уста-
новка системы может быть определена как «над заливом» или «под
залив». В частности, установка называется «над заливом», когда насос
расположен на более высоком уровне, чем перекачиваемая вода (на-
пример, насос находится на поверхности и вода в скважине); наобо-
рот называется «под залив», когда насос расположен на более низком
уровне по сравнению с перекачиваемой водой (например, подвешен-
ный бак и насос установлен ниже).
В тех случаях, когда вертикальная установка системы имеет тип
«над заливом», рекомендуется предусмотреть обратный клапан
на участке системы всасывания, для того, чтобы позволить про-
ведение операции заполнения системы (пар. 2.1.2).
Если установка типа «над заливом», установите шланг вса-
сывания, ведущий от источника воды к насосу, так, чтобы он
был ориентирован вверх, чтобы избежать формирования
«колена вала» или сифонов. Не помещайте всасывающий
шланг выше уровня насоса (чтобы избежать образования
пузырьков воздуха во всасывающей трубе). Всасывающий
шланг должен накачивать воду на его входе, на минималь-
ной глубине 30 см под уровнем воды и должен быть гермети-
чен по всей длине до входа в электронасос.
Всасывающие и нагнетательные шланги должны быть уста-
новлены таким образом, чтобы не оказывать никакого меха-
нического давления на насос.
РУССКИЙ
> 25
mm
Рисунок 8
