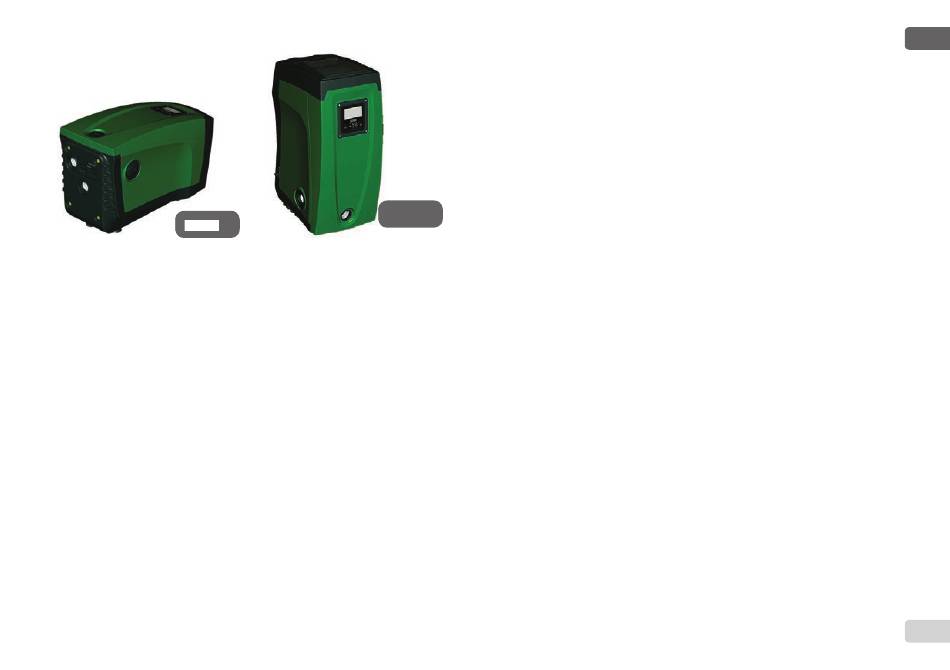

Фигура 4 Фигура 4
1.1 Описание на интегрирания инвертор
Електронния контрол се извършва от инвертор, снабден с датчици за
дебит, налягане и температура, също интегрирани в системата.
Посредством работата на тези датчици системата се вкл. и изкл. в
зависимост от нуждите на потребление, а освен това улавя и сигна-
лизира за евентуални проблеми и неработоспособност.
Инвертора контролира функциите на устройството, като най-важна
от всички за нагнетяващите системи е, поддържането на постоянно
налягане и икономичност.
Инвертора поддържа постоянно налягане в хидравличната ве-
•
рига, посредством промяна на оборотите на електропомпата.
При работа без инвертор това е невъзможно. При увеличава-
не на нуждата от дебит, налягането неизменно намалява, кое-
то означава, че налягането е твърде голямо при малък дебит
и обратно – при нужда от голям дебит то намалява.
Чрез промяна в оборотите на електропомпата, в зависимост
•
от нуждите на системата, инвертора ограничава мощността
до минимално необходимата за нуждите на системата. Всъщ-
ност при работа без инвертор, електропомпата винаги работи
с максимална мощност.
Устройството е настроено от производителя за:
Работа с постоянно налягане;
•
Работна точка:
•
Падане на налягане за рестарт:
•
Противозацикляща функция:
•
Тези и други параметри могат да се настройват за нуждите на всяка
една система. Всички настройвани стойности са показани в пар. 5-6-7:
налягане, намеса на защитите, обороти на електропомпата и други.
Има много други работни режими и функции. Благодарение на много-
Фигура 5
то настройки и възможностите за конфигуриране на каналите на вход
и изход, работата на инвертора може да се нагласява към всякакви
вариращи системи. Виж 5-6-7.
1.2 Интегриран разширителен съд
Устройството завършва с разширителен съд със вместимост от 2 ли-
тра, главните функции на който са:
прави системата еластична и я предпазва от хидравлични
•
удари;
осигурява воден резерв, който при малки течове поддържа
•
постоянно налягането за по-дълго време, и не позволява на
устройството да се рестартира често;
осигурява постоянно налягане при включване на вторични хи-
•
дравлични консуматори в системата (ако има такива).
Разширителния съд не осигурява запас от вода ако се увеличат нуж-
дите на системата (не загубите вследствие на течове). Възможно е да
се добави допълнителен разширителен съд, с по-голям обем, свързан
в точка на нагнетателната част от тръбопровода. При хоризонтален
монтаж може да се свърже към неизползвания изход. Когато се изби-
ра резервоар, да се има в предвид, че количеството вода зависи от
параметри SP и RP които могат да се настройват (виж пар. 6-7).
Разширителния съд се зарежда с въздух под налягане през щуцер от
техническия отсек (Фиг. 3, т. 1).
