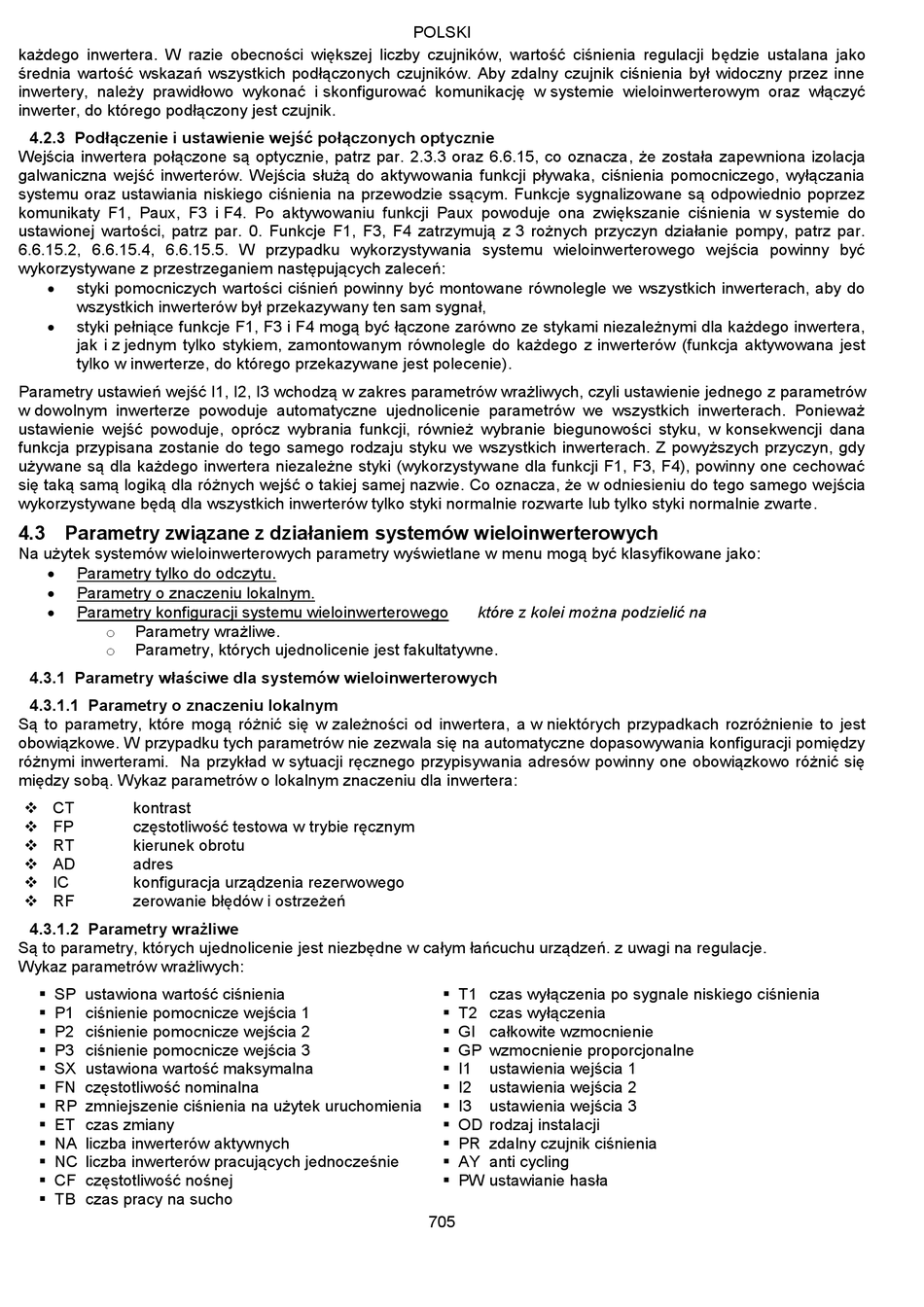

każdego inwertera. W razie obecności większej liczby czujników, wartość ciśnienia regulacji będzie ustalana jako
średnia wartość wskazań wszystkich podłączonych czujników. Aby zdalny czujnik ciśnienia był widoczny przez inne
inwertery, należy prawidłowo wykonać i skonfigurować komunikację w systemie wieloinwerterowym oraz włączyć
inwerter, do którego podłączony jest czujnik.
4.2.3 Podłączenie i ustawienie wejść połączonych optycznie
Wejścia inwertera połączone są optycznie, patrz par. 2.3.3 oraz 6.6.15, co oznacza, że została zapewniona izolacja
galwaniczna wejść inwerterów. Wejścia służą do aktywowania funkcji pływaka, ciśnienia pomocniczego, wyłączania
systemu oraz ustawiania niskiego ciśnienia na przewodzie ssącym. Funkcje sygnalizowane są odpowiednio poprzez
komunikaty F1, Paux, F3 i F4. Po aktywowaniu funkcji Paux powoduje ona zwiększanie ciśnienia w systemie do
ustawionej wartości, patrz par. 0. Funkcje F1, F3, F4 zatrzymują z 3 rożnych przyczyn działanie pompy, patrz par.
6.6.15.2, 6.6.15.4, 6.6.15.5. W przypadku wykorzystywania systemu wieloinwerterowego wejścia powinny być
wykorzystywane z przestrzeganiem następujących zaleceń:
 styki pomocniczych wartości ciśnień powinny być montowane równolegle we wszystkich inwerterach, aby do
wszystkich inwerterów był przekazywany ten sam sygnał,
 styki pełniące funkcje F1, F3 i F4 mogą być łączone zarówno ze stykami niezależnymi dla każdego inwertera,
jak i z jednym tylko stykiem, zamontowanym równolegle do każdego z inwerterów (funkcja aktywowana jest
tylko w inwerterze, do którego przekazywane jest polecenie).
Parametry ustawień wejść I1, I2, I3 wchodzą w zakres parametrów wrażliwych, czyli ustawienie jednego z parametrów
w dowolnym inwerterze powoduje automatyczne ujednolicenie parametrów we wszystkich inwerterach. Ponieważ
ustawienie wejść powoduje, oprócz wybrania funkcji, również wybranie biegunowości styku, w konsekwencji dana
funkcja przypisana zostanie do tego samego rodzaju styku we wszystkich inwerterach. Z powyższych przyczyn, gdy
używane są dla każdego inwertera niezależne styki (wykorzystywane dla funkcji F1, F3, F4), powinny one cechować
się taką samą logiką dla różnych wejść o takiej samej nazwie. Co oznacza, że w odniesieniu do tego samego wejścia
wykorzystywane będą dla wszystkich inwerterów tylko styki normalnie rozwarte lub tylko styki normalnie zwarte.
4.3 Parametry związane z działaniem systemów wieloinwerterowych
Na użytek systemów wieloinwerterowych parametry wyświetlane w menu mogą być klasyfikowane jako:
 Parametry tylko do odczytu.


Parametry o znaczeniu lokalnym.

 Parametry konfiguracji systemu wieloinwerterowego
Parametry wrażliwe.
o
Parametry, których ujednolicenie jest fakultatywne.
o
4.3.1 Parametry właściwe dla systemów wieloinwerterowych
4.3.1.1 Parametry o znaczeniu lokalnym
Są to parametry, które mogą różnić się w zależności od inwertera, a w niektórych przypadkach rozróżnienie to jest
obowiązkowe. W przypadku tych parametrów nie zezwala się na automatyczne dopasowywania konfiguracji pomiędzy
różnymi inwerterami. Na przykład w sytuacji ręcznego przypisywania adresów powinny one obowiązkowo różnić się
między sobą. Wykaz parametrów o lokalnym znaczeniu dla inwertera:
 CT kontrast
 FP częstotliwość testowa w trybie ręcznym
 RT kierunek obrotu
 AD adres
 IC konfiguracja urządzenia rezerwowego
 RF zerowanie błędów i ostrzeżeń
4.3.1.2 Parametry wrażliwe
Są to parametry, których ujednolicenie jest niezbędne w całym łańcuchu urządzeń. z uwagi na regulacje.
Wykaz parametrów wrażliwych:
 SP ustawiona wartość ciśnienia
 P1 ciśnienie pomocnicze wejścia 1
 P2 ciśnienie pomocnicze wejścia 2
 P3 ciśnienie pomocnicze wejścia 3
 SX ustawiona wartość maksymalna
 FN częstotliwość nominalna
 RP zmniejszenie ciśnienia na użytek uruchomienia
 ET czas zmiany
 NA liczba inwerterów aktywnych
 NC liczba inwerterów pracujących jednocześnie
 CF częstotliwość nośnej
 TB czas pracy na sucho
POLSKI
które z kolei można podzielić na
 T1 czas wyłączenia po sygnale niskiego ciśnienia
 T2 czas wyłączenia
 GI całkowite wzmocnienie
 GP wzmocnienie proporcjonalne
 I1 ustawienia wejścia 1
 I2 ustawienia wejścia 2
 I3 ustawienia wejścia 3
 OD rodzaj instalacji
 PR zdalny czujnik ciśnienia
 AY anti cycling
 PW ustawianie hasła
