SE
SVENSKA
Sida F: 1" pluggen vid texten IN på sidan C har två funktioner (anges på
etiketten som ska tas bort): i samband med horisontell installation an-
vänds munstycket, som stängs igen med pluggen, som systemets på-
fyllningshål (se kap. 2.2.3 Påfyllning). Den andra 1" pluggen används för
att komma åt en andra utloppskoppling som kan användas samtidigt med
eller istället för den som är märkt med OUT på sidan C. Manöverpanelen
består av en display och ett tangentbord. Den används för att ställa in
systemet, ta reda på statusen och informera om ev. larm. Luckan som är
stängd med två skruvar används för att komma åt ett utrymme för extra
underhåll: Rengöring av backventilen och återställning av behållarens för-
belastningstryck.

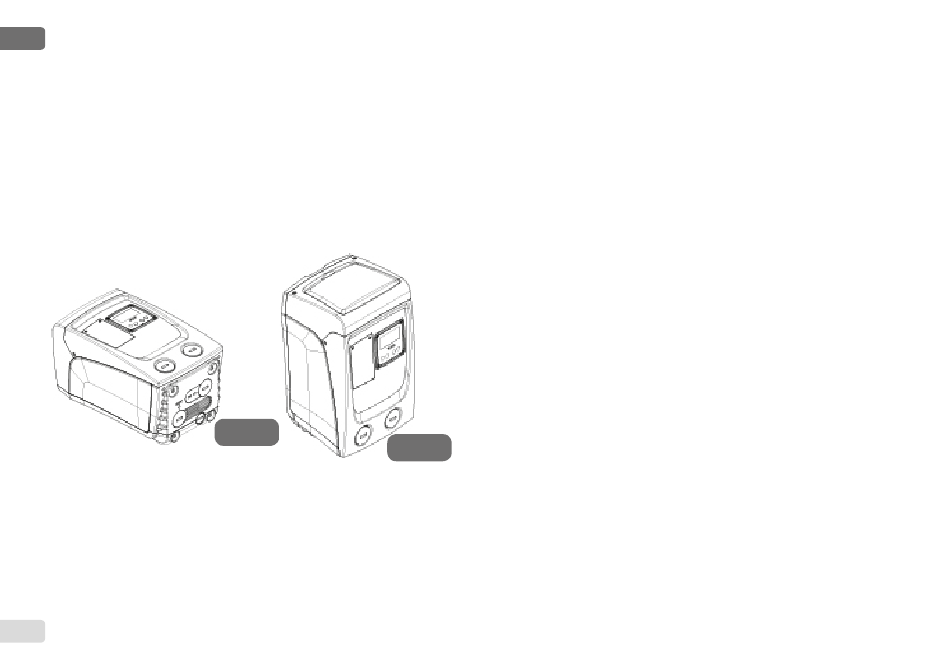

Systemet kan installeras i två olika konfigurationer: horisontell (Fig. 4)
eller vertikal (Fig.5).

1.1 Beskrivning av inbyggd inverter

Den elektroniska kontrollanordningen som är inbyggd i systemet är av
typen med inverter. Den tar hjälp av flödes-, tryck- och temperatursensorer
som även de är inbyggda i systemet.
Tack vare dessa sensorer slås systemet på och stängs av automatiskt
beroende på förbrukarens behov. Systemet kan känna av felfunktioner,
förebygga dem och signalera dem.
Kontrollanordningen med inverter garanterar flera funktioner. De vikti-
gaste för pumpsystemen är upprätthållandet av ett jämnt tryckvärde på
trycksidan och energibesparingen.
255
Fig. 4
Fig. 5
• Invertern kan upprätthålla ett jämnt tryck i en hydraulkrets genom
att variera elpumpens rotationshastighet. Vid funktion utan inverter
klarar inte elpumpen att modulera och i takt med att det efterfrågade
flödet ökar minskar trycket eller tvärtom. Det medför för höga tryck
vid låga flöden eller för låga tryck när det efterfrågade flödet ökar.
• När rotationshastigheten ändras utifrån det flöde som efterfrågas
av förbrukaren, begränsar invertern effekten till elpumpen till den
min. effekt som erfordras för att garantera det begärda flödet. Vid
funktion utan inverter fungerar istället elpumpen alltid och endast
med max. effekt.
För konfigurationen av parametrarna, se kapitel 4-5.
1.2 Inbyggt expansionskärl
Systemet har ett inbyggt expansionskärl med 1 L volym. Expansionskär-
let har följande huvudfunktioner:
• gör systemet elastiskt för att skydda det mot vätskeslag;
• garanterar en vattenreserv, som vid små läckage, upprätthåller
trycket i systemet längre och undviker onödiga omstarter av syste-
met som annars skulle ske kontinuerligt;
• säkerställer vattentrycket (när förbrukaren öppnas) de sekunder
som det tar för systemet att nå korrekt rotationshastighet.
Det ingår inte i det inbyggda expansionskärlets funktioner att säkerstäl-
la en vattenreserv som minskar systemets ingrepp (som efterfrågas av
förbrukaren och inte p.g.a. ett läckage i systemet). Det går att utrusta
systemet med ett expansionskärl med önskad volym och ansluta det i en
punkt på systemets trycksida (inte sugsidan). I samband med horisontell
installation kan anslutningen ske till det utloppsmunstycke som inte an-
vänds. Vid valet av kärl ska du tänka på att den avgivna vattenvolymen
även är beroende av parametrarna SP och RP som kan ställas in för
systemet (kap. 4-5).
Expansionskärlet är förladdat med tryckluft genom ventilen som går att
komma åt via utrymmet för extra underhåll (Fig. 1, Sida F).
Förladdningsvärdet från fabriken är i överensstämmelse med de inställda
standardparametrarna SP och RP och uppfyller oavsett följande villkor:
