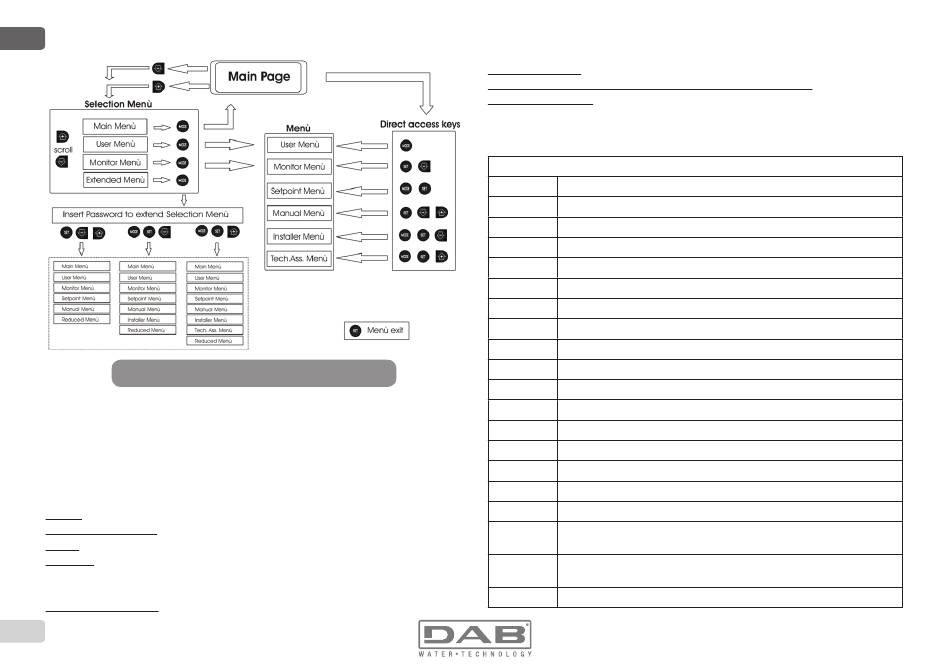

Abbildung 15: Übersicht der möglichen Menu-Zugänge

6.3 - Aufbau der Menuseiten

Beim Einschalten erscheinen einige Präsentationsseiten mit dem
Produktnamen und dem Firmenzeichen, danach erscheint das Haupt-
menu. Der Name jedes Menus, egal um welches es sich handelt, ers-
cheint immer im oberen Bildschirmbereich.
Auf der Hauptseite erscheinen stets
Status: Betriebsstatus (z.B. Standby, Go, Fehler, Eingangsfunktionen)
Motorumdrehungen: Wert in [rpm]
Druck: Wert in [bar] oder [psi], je nach der eingegebenen Maßeinheit.
Leistung: Wert in [kW] der von der Vorrichtung aufgenommenen Leistung
Falls der Vorfall eintritt können erscheinen:
Fehleranzeigen
190
Warnmeldungen
Angabe der Funktionen in Verbindung mit den Eingängen
Spezielle Symbole
Fehler- und Statuszustände, die auf der Hauptseite angezeigt werden,
sind in Tabelle 10 aufgeführt
Fehler- und Statuszustände, die auf der Hauptseite angezeigt werden
Kennwort
GO Motor im Gang
SB Motorstillstand
BL Blockierung bei Wassermangel
PB Blockierung bei Versorgungsspannung außerhalb der Spezifikation
OC Blockierung bei Überstrom im Motor der Elektropumpe
SC Blockierung bei Kurzschluss an den Ausgangsphasen
OT Blockierung bei Überhitzung der Leistungsendstufen
BP Blockierung bei Schaden am Drucksensor
NC Pumpe nicht angeschlossen
F1 Status / Alarm Schwimmerbetrieb
F3 Status / Alarm Systemausschaltungsfunktion
F4 Status / Alarm Funktion Niedrigdruckanzeige
P1 Funktionsfähigkeitsstatus mit Hilfssollwert 1
P2 Funktionsfähigkeitsstatus mit Hilfssollwert 2
P3 Funktionsfähigkeitsstatus mit Hilfssollwert 3
P4 Funktionsfähigkeitsstatus mit Hilfssollwert 4
Funktionsfähigkeitsstatus in Multi-Inverter-Kommunikation mit angegebe-
Komm.-Symbol
ner Adresse
mit Zahl
Komm.-
Symbol mit E Fehlerzustand der Kommunikation im Multi-Inverter-System
E0...E21 Interner Fehler 0...21
Beschreibung
