Installation des sicherheitshakens im fahrzeug
abmessungen des Krankenwagens
Der Fahrzeug-Sicherheitshaken ist im Lieferumfang der Trage enthalten. Sicherheitsbügel und -haken sollen verhindern,
dass die Trage unbeabsichtigt aus dem Krankenwagen rollen kann, und Bedienern beim Ausladen der Trage zusätzliche
Sicherheit geben. Der Fahrzeug-Sicherheitshaken ist so konstruiert, dass er Kompatibilität und ordnungsgemäße
Bedienbarkeit der Trage beim Entladen aus einem Krankenwagen gewährleistet, der den US-Bundesbestimmungen
(KKK-A-1822, Revision E) entspricht.
Gemäß US-Bundesbestimmungen (KKK-A-1822) muss die Stoßstange des Krankenwagens abstandsgleich (5 cm) von
Fahrzeugboden und Grundniveau installiert sein. Der dazwischen liegende Abstand wird als Fahrzeugbodenhöhe definiert
(Abb. 3). Die Trittstufe muss eine Tiefe von mindestens 13 cm und höchstens 25 cm aufweisen. Beträgt die Länge der
Stoßstange mehr als 18 cm, muss sie klappbar sein. Bei der Installation des Sicherheitshakens in einem Krankenwagen, der
diesen US-Bundesbestimmungen entspricht, reicht der entstehende Spielraum aus, um die Trage auf die voll ausgeklappte
Position herunterzulassen (Abb. 4). Die Trage ist mit jeder Fahrzeugbodenhöhe bis zu 81 cm kompatibel, sofern der
Krankenwagen den technischen Daten der US-Bundesbestimmungen (KKK-A-1822) entspricht.

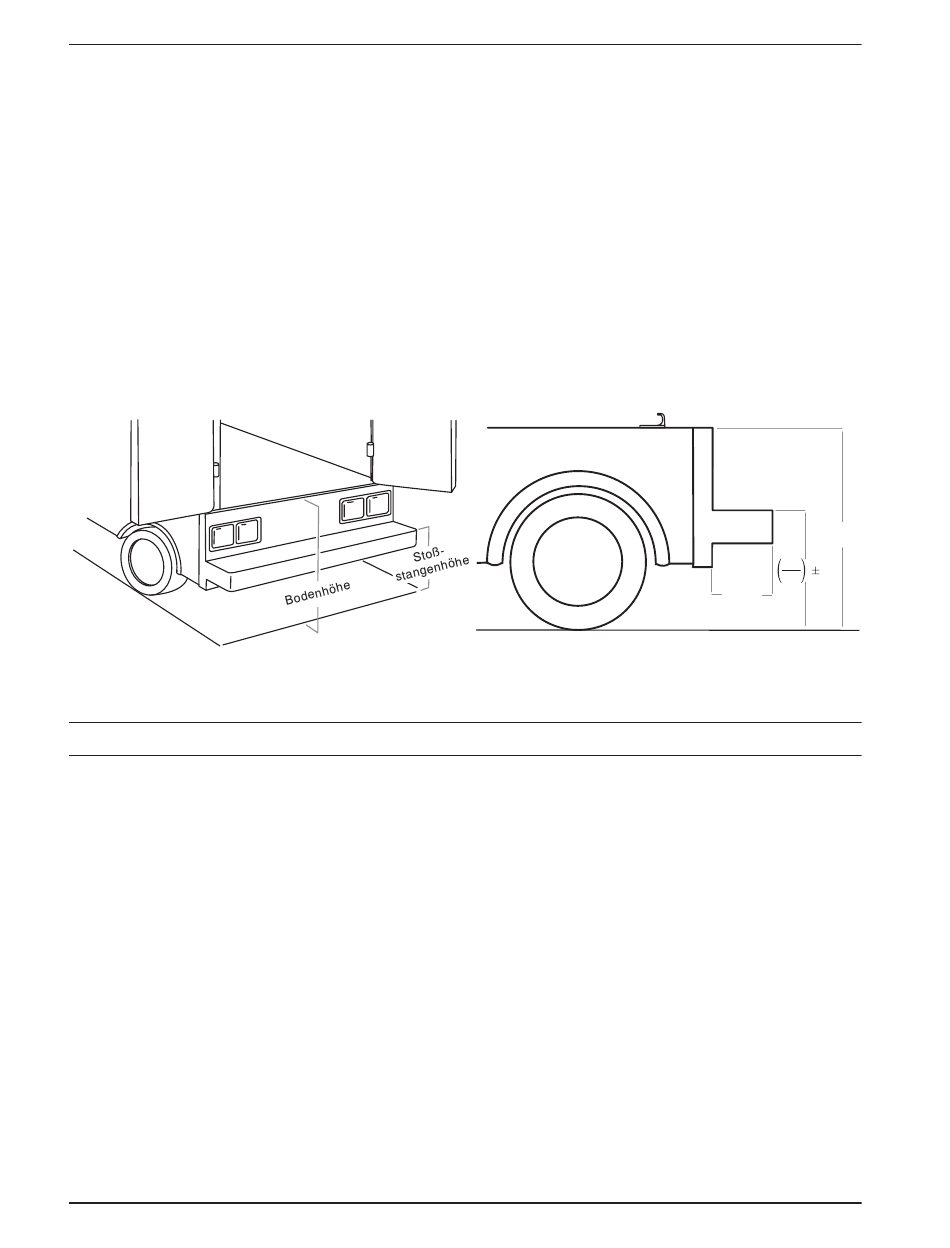

abbildung 3 – Bodenhöhe des Krankenwagens
VORsIcHT
Bei Krankenwagen mit einer Bodenhöhe von unter 76 cm empfiehlt sich das Höhenbegrenzungskit (Stryker Teilenummer
6060-202-000).
Der Sicherheitshaken sollte von einem geprüften, mit der Konstruktion von Krankenwagen vertrauten Mechaniker installiert
werden. Vor Installation des Sicherheitshakens beim Fahrzeughersteller die erforderlichen Informationen einholen und darauf
achten, dass durch die Installation des Sicherheitshakens Brems-, Sauerstoff- und Kraftstoffleitungen sowie Kraftstofftank
und elektrische Verkabelung des Fahrzeugs nicht beschädigt oder beeinträchtigt werden.
Erforderliches Material zur Installation des sicherheitshakens (nicht im Lieferumfang enthalten)
(2) Inbusschrauben, 1/4" – 20, Klasse 5 *
(2) Senkschrauben, 1/4" – 20, Klasse 5 *
(2) Unterlegscheiben
(2) Federringe
(2) Muttern, 1/4" – 20
* Die Länge der Inbusschrauben hängt von der Dicke des Fahrzeugbodens ab. Die Schrauben sind lange genug, wenn
nach vollständigem Passieren des Fahrzeugbodens, der Unterlegscheibe und der Mutter noch mindestens zwei ganze
Windungen überstehen.
14
abbildung 4 – Bodenhöhe des Krankenwagens
6083-009-009 REV B
Bodenhöhe (BH)
Stoßstangenhöhe
BH
Stoß-
BH
stangentiefe
DH
2
2
Max.
25 cm
