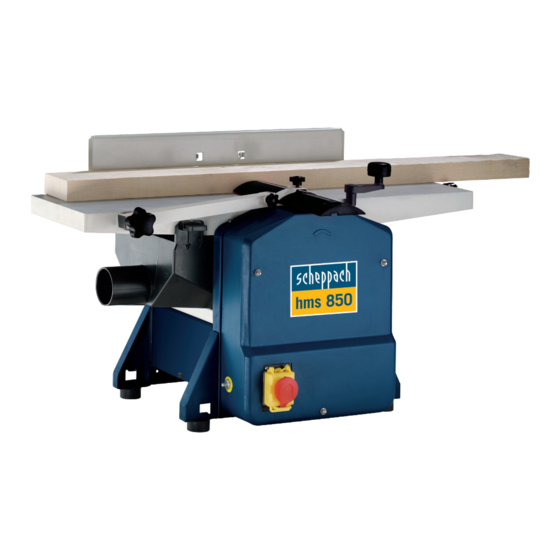

Abricht- und dickenhobelmaschine
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
hms 850
Art.-Nr. 490 2202 924
Abricht- und Dickenhobelmaschine
D
Original-Anleitung
Planer/Thicknesser
GB
Translation from the original instruction manual
Dégauchisseuse/Raboteuse
FR
Traduction du manuel d'origine
Piallatrice filo-spessore
I
Traduzione dalle istruzioni d'uso originali
Cepilladora/Regruesadora
E
Traducción de la instrucción de original
Yhd. oiko- ja tasohöylä
FIN
Käännös alkuperäisestä käyttöohjeesta
Grubościówko-heblarka
PL
Tłumaczenie oryginału instrukcji obsługi
Hoblovka
CZ
Překlad z originálního návodu
Hoblòvačka
SK
Preklad originálu - Úvod
