DOK-MTX***-MA*PAR**V10-PA02-DE-P
Rexroth IndraMotion MTX 10VRS Maschinenparameter
Kanalabhängigkeit
Wertebereich
Vorbelegung
Einheit
Bedeutung der Parameterwerte
Zugriffsrechte
Aktivierung
Abhängigkeit
Macoda-ID
Datentyp

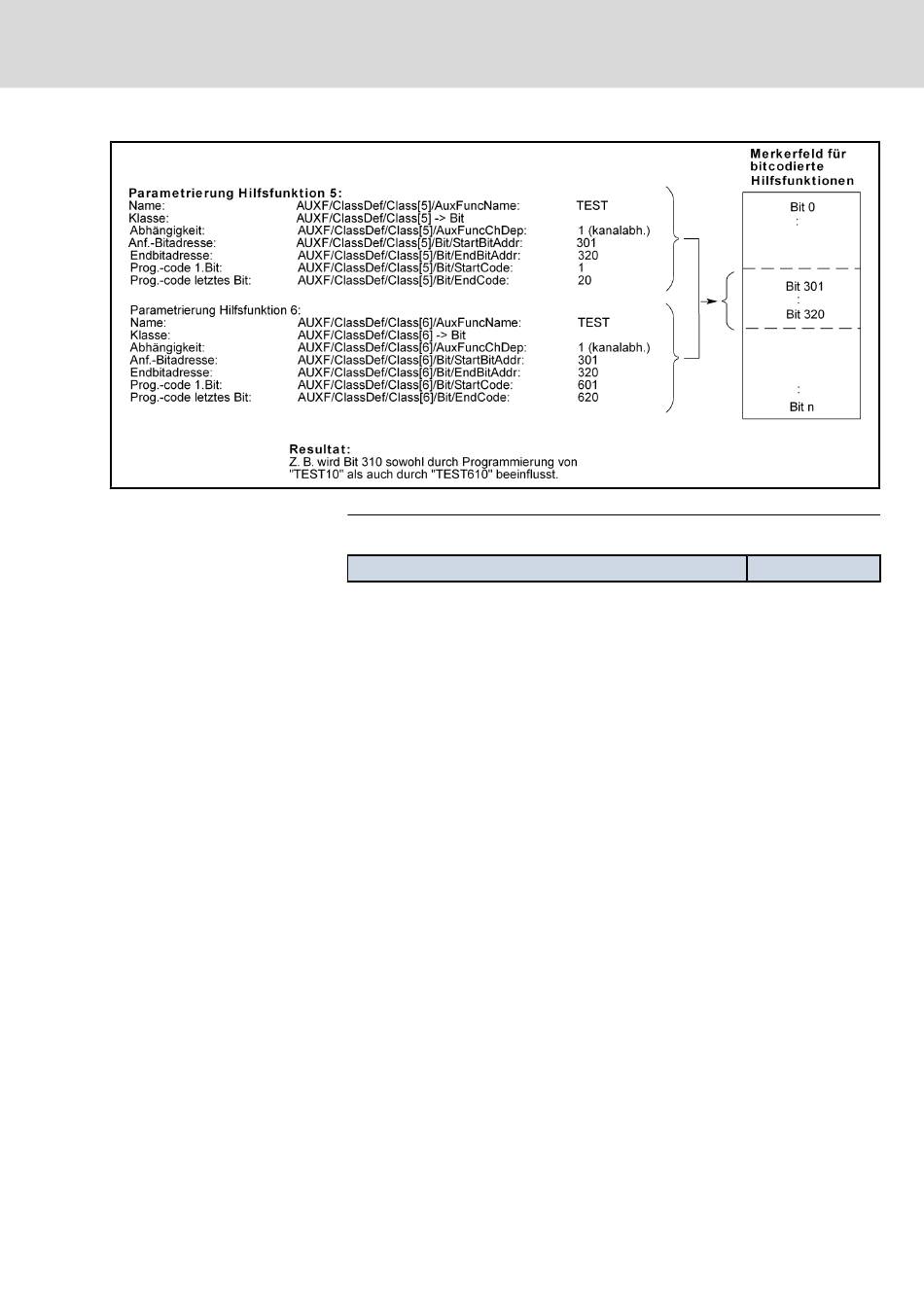

Abb.13-6:
Beispiel 2 mit zwei gleichnamigen Hilfsfunktionen
Kanalabhängigkeit
Legt fest, ob die in AUXF/ClassDef/Class[1..30]/AuxFuncName bezeichnete
Hilfsfunktion "kanalabhängig" ist, bezogen auf die Hilfsfunktionstypen:
●
BCD32-Hilfsfunktion
●
Integer-Hilfsfunktion
●
Float-Hilfsfunktion
●
Double-Hilfsfunktion
Pfad
AUXF/ClassDef/Class[1..30]/AuxFuncChDep
0 (kanalunabhängige Hilfsfunktion)
1 (kanalabhängige Hilfsfunktion)
0 (kanalunabhängige Hilfsfunktion)
-
0
Hilfsfunktion aus dem entsprechenden Hilfsfunktionstyp ist ka‐
nalunabhängig
1
Hilfsfunktion aus dem entsprechenden Hilfsfunktionstyp ist ka‐
nalabhängig
WMH:
schreiben
Einrichter:
lesen
Bediener:
lesen
System-Grundstellung (SR)
-
3010 00040
Byte0_1_t (byte)
4 Byte Integer, ohne Vorzeichen für MACODA-Kompatibilität
Bosch Rexroth AG
Hilfsfunktionen (AUXF) -Basis-Parameter-
237/617
AuxFuncChDep
