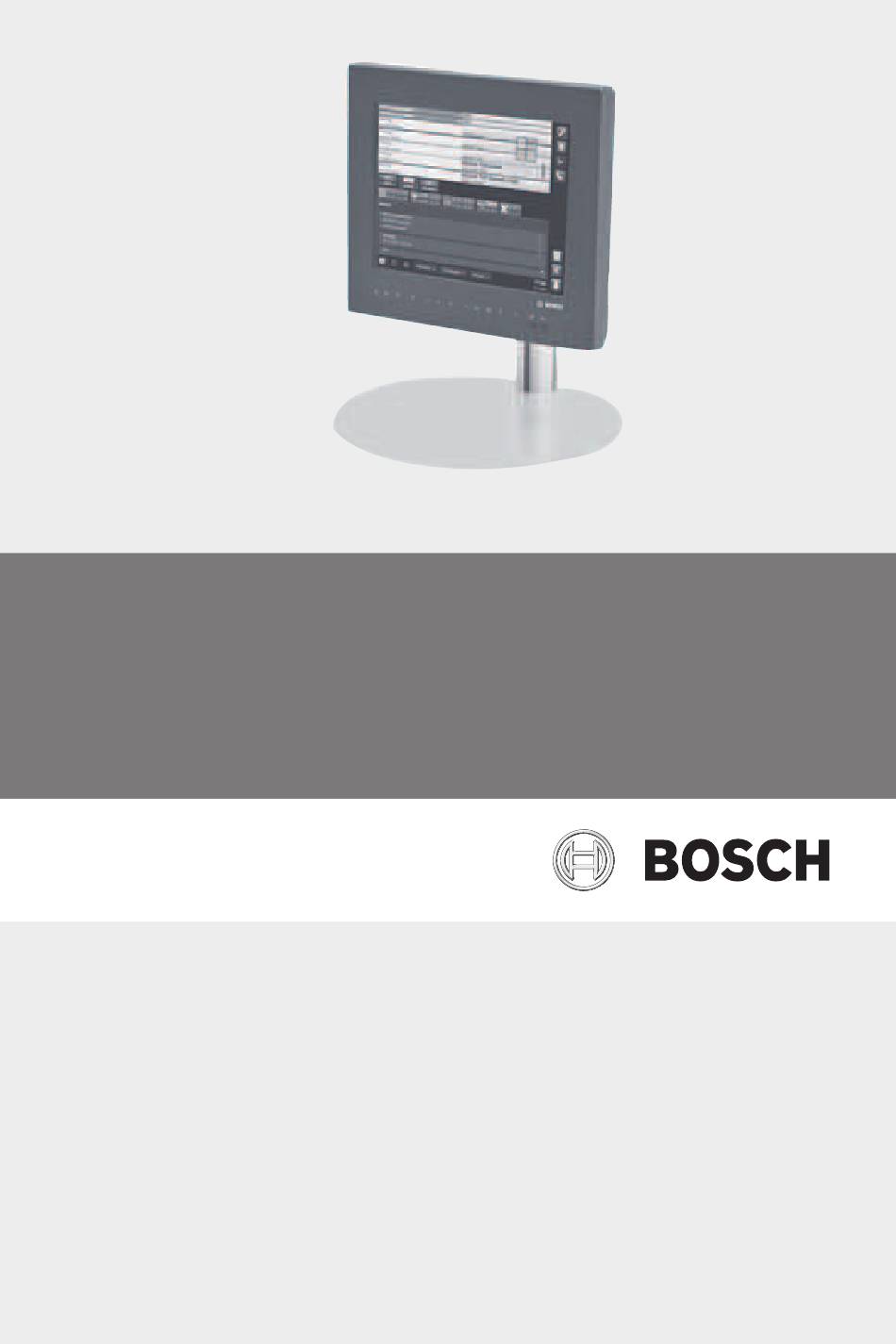

- Seite 1 BE 2040 Einbauversion BE 2040 Tischversion BAP-TOP-RACK | BAP-TOPEX-RACK | BAP-TOP-DESK Installationsanleitung...
-
Seite 3: Inhaltsverzeichnis
BE 2040 Einbauversion | Inhaltsverzeichnis | de BE 2040 Tischversion Inhaltsverzeichnis Sicherheitshinweise Allgemeine Hinweise Hinweise zur Entsorgung Einleitung Kurzinformation Bauformen Lieferumfang Systemübersicht UGM 2040 Vollausbau BE 2040 Anzeige- und Bedieneinheit 3.2.1 Anschlüsse 3.2.2 Anzeigen und Taster Installation Montage im 19"-Schrank/Austausch Betrieb als Tischgerät 4.2.1 Anschlussarten 4.2.2 Verkabelung LWL und dezentrale Stromversorgung IP-Einstellungen Rücksetzen auf Werkseinstellung Technische Daten Technische Daten BE 2040 Einbauversion Technische Daten BE 2040 Tischversion Bosch Sicherheitssysteme GmbH 2015.05 | V 1.14 | F.01U.218.399... -
Seite 4: Sicherheitshinweise
BE 2040 Einbauversion | de | Sicherheitshinweise BE 2040 Tischversion Sicherheitshinweise Allgemeine Hinweise In dieser Anleitung finden Sie wichtige Informationen zur Installation folgender Geräte: – BE 2040 Einbauversion – BE 2040 Tischversion Lesen Sie vor Beginn der Installation die Anleitung aufmerksam durch und beachten Sie die Sicherheitshinweise. Allgemeines oder spezielles sicherheitstechnisches Wissen wird in dieser Anleitung nicht vermittelt. Informationen hierzu werden nur soweit geliefert, als sie zur Installation erforderlich sind. Hinweis! Die Installation darf nur von autorisiertem und eingewiesenem Fachpersonal durchgeführt werden. Hinweis! Verwenden Sie nur von Bosch Sicherheitssysteme mitgeliefertes und empfohlenes Montagematerial. Hinweis! Beachten Sie bei der Installation die entsprechenden regionalen und nationalen Vorschriften. Hinweis! Das Gerät darf erst in Betrieb genommen werden, wenn es die Raumtemperatur erreicht hat, um Schäden durch eventuelle Betauung oder Eisbildung zu vermeiden! 2015.05 | V 1.14 | F.01U.218.399 Bosch Sicherheitssysteme GmbH... -
Seite 5: Hinweise Zur Entsorgung
BE 2040 Einbauversion | Sicherheitshinweise | de BE 2040 Tischversion Vorsicht! Elektrostatische Entladungen können elektronische Bauteile und Komponenten beschädigen und zerstören. Um Beschädigungen durch elektrostatische Entladungen zu vermeiden, sollten Sie elektrische Ladungen von Ihrem Körper ableiten, bevor Sie empfindliche Bauteile und Komponenten berühren. Hierzu sind die entsprechenden Schutzmaßnahmen ordnungsgemäß einzuhalten (z. B. Tragen von geerdeten Antistatik-Bändern, Verwendung antistatischer Fußbodenmatten und Arbeitsunterlagen usw.). Hinweise zur Entsorgung Alte Elektro- und Elektronikgeräte Elektro- oder Elektronikgeräte, die nicht mehr funktionstüchtig sind, müssen separat gesammelt und dem umweltfreundlichen Recycling zugeführt werden (gemäß der europäischen Richtlinie zur Entsorgung von Elektro- und Elektronikgeräten). Bitte verwenden Sie zur Entsorgung von Elektro- und Elektronikaltgeräten die in Ihrem Land angebotenen Rückgabe- und Sammelsysteme. Verpackungsmaterialien Verpackungsmaterialien sind Rohstoffe und wieder verwertbar. Entsorgen Sie diese umweltgerecht. Beachten Sie die jeweils gültigen gesetzlichen Bestimmungen und örtlichen Vorschriften. Bosch Sicherheitssysteme GmbH 2015.05 | V 1.14 | F.01U.218.399... -
Seite 6: Einleitung
Ein-/Aus-Taster für BE 2040 und Summer Bauformen Die BE 2040 ist in folgenden Ausführungen erhältlich: – BE 2040 Tischversion: mit Standfuß (Standard) als abgesetzte Baugruppe mit eigener Stromversorgung und Anschluss mittels Lichtwellenleiter (LWL) zur Schrankzentrale. – BE 2040 Einbauversion: (7 HE) wird im 19”-Schrank in Augenhöhe montiert und an die zentrale Stromversorgung angeschlossen. Lieferumfang Lieferumfang BE 2040 Einbauversion Der Lieferumfang BE 2040 Einbauversion besteht aus einer Verpackungseinheit mit folgendem Inhalt: – 1 x BE 2040 Bedien- und Anzeigeeinheit, montiert, bestehend aus: – 19"-Halterung (F.01U.251.063) – Grundaufbau BE 2040 (F.01U.250.886) – 1 x Rückwand (optional für Tischeinbau) (F.01U.259.402) – 1 x Klemmstück (F.01U.250.888) – 1 x Befestigungselemente im Beilage-Beutel – 1 x Installationsanleitung BE 2040 Einbauversion | BE 2040 Tischversion (F.01U.218.399) – 1 x Installationsanleitung BCS 2040 Grundausbau 19" Typ1 – 1 x UGM 2040 Open-Source-Software-Referenz – 1 x Label 2015.05 | V 1.14 | F.01U.218.399 Bosch Sicherheitssysteme GmbH... - Seite 7 BE 2040 Einbauversion | Einleitung | de BE 2040 Tischversion Lieferumfang BE 2040 Tischversion Der Lieferumfang BE 2040 Tischversion besteht aus einer Verpackungseinheit mit folgendem Inhalt: – 1 x BE 2040 Bedien- und Anzeigeeinheit (mit Tischfuß) – 1 x Rückwand (optional für Tischeinbau) (F.01U.259.402) – 1 x Klemmstück (F.01U.250.888) – 1 x Befestigungselemente im Beilage-Beutel – 1 x Installationsanleitung BE 2040 Einbauversion | BE 2040 Tischversion (F.01U.218.399) – 1 x Installationsanleitung BCS 2040 Grundausbau 19" Typ1 – 1 x UGM 2040 Open-Source-Software-Referenz – 1 x Label Hinweis! Prüfen Sie die Verpackung auf mögliche Transport- oder Lagerschäden und kontrollieren Sie den Inhalt auf Vollständigkeit. Bosch Sicherheitssysteme GmbH 2015.05 | V 1.14 | F.01U.218.399...
-
Seite 8: Systemübersicht
BE 2040 Einbauversion | de | Systemübersicht BE 2040 Tischversion Systemübersicht UGM 2040 Vollausbau Die nachfolgende Übersicht stellt alle Funktions- und Hilfsbaugruppen eines UGM 2040 Vollausbaus dar. Bezeichnung 19"-Höheneinheit (HE) UGM 2040 Grundsystem 19" Typ1 Schrankvorderseite Kabelaufnahmen vertikal, je 3 rechts und 3 links (Bestandteil von BCS 2040 Grundausbau 19" Typ1) 2015.05 | V 1.14 | F.01U.218.399 Bosch Sicherheitssysteme GmbH... - Seite 9 BCS 2040 Grundausbau 19" Typ1) 24‑V‑Verteilung, Montageträger mit Reihenklemmen-Bausatz (Bestandteil von BCS 2040 Grundausbau 19" Typ1) MSE 2040 Trägereinheit Switch für Pos (11) MSP 2040 Trägereinheit Hutschiene 4 Kabelaufnahme mit 230-V- Klemmblock für Netzanschluss (Bestandteil von BCS 2040 Grundausbau 19" Typ1) MCS 2040 Servereinheit, max. 2 je 1 BE 2040 Einbauversion (10) MCX 2040 Anschalteeinheit, max. 6 je 1 (11) ESW 2040 Switch VdS‑konform, max. 3 Montage auf MSE 2040 Trägereinheit Switch (Pos. (5)) (12) UGM 2040 Grundsystem 19" Typ1 Schrankrückseite (13) MSO 2040 Trägereinheit Optionen, optional (14) BFB 2040 Batterieerweiterung groß 12 (15) LRC 2040 Modulträger lang (16) BPS 2040 Energieversorgung Typ 1 Bosch Sicherheitssysteme GmbH 2015.05 | V 1.14 | F.01U.218.399...
- Seite 10 BE 2040 Einbauversion | de | Systemübersicht BE 2040 Tischversion (17) BFS 2040 Batterieerweiterung klein 6 (18) 230-V-Verteilung (Trägerblech mit Anschlussklemme) (Bestandteil von BCS 2040 Grundausbau 19" Typ1) Weitere Baugruppen, optional (nicht abgebildet) Bezeichnung 19"-Höheneinheit (HE) CTC 2040 Anschlussbaugruppe Feuerwehrperipherie BE 2040 Tischversion MCV 2040 Medienkonverter ETH/FO - EX MFS 2040 Medienkonverter FIBOP/SM - EX FOC 2040 LWL‑Modulträger - EX FOU 2040 LWL‑Modul FOU1 - EX FOS 2040 LWL-Modul SM - EX PSE 2040 Energieversorgung Erweiterung 2015.05 | V 1.14 | F.01U.218.399 Bosch Sicherheitssysteme GmbH...
-
Seite 11: Be 2040 Anzeige- Und Bedieneinheit
BE 2040 Einbauversion | Systemübersicht | de BE 2040 Tischversion BE 2040 Anzeige- und Bedieneinheit 3.2.1 Anschlüsse BE 2040 Rückseite: Standardversion ohne Medienkonverter Label Beschreibung Ethernet-Kabel intern Ethernet-Steckanschluss extern zum ESW 2040 Ethernet-Switch Erdungskabel Ethernet-Buchse Erdungsanschluss extern Anschluss Stromversorgung extern Anschluss Stromversorgung extern Bosch Sicherheitssysteme GmbH 2015.05 | V 1.14 | F.01U.218.399... - Seite 12 BE 2040 Einbauversion | de | Systemübersicht BE 2040 Tischversion Label Beschreibung Stromversorgungskabel intern mit Ringkern-Ferrit Steckanschluss für Stromversorgungskabel für Medienkonverter Anschluss Summer extern (10) Anschluss CAN-Bus (11) Anschlüsse OUT1 und OUT2 (12) Anschlüsse IN1, IN2 und IN3 (13) D-Sub-Filteradapter (14) Kabel PEC BE 2040 (Flachbandkabel 10-polig) (15) Platz für Medienkonverter (16) Befestigungsschrauben (für Haltewinkel) Hinweis! Die 24-V-Versorgung darf nur an die dafür vorgesehenen und entsprechend beschrifteten Klemmen (5) und/oder (6) angeschlossen werden! Andernfalls können erhebliche Schäden am Gerät entstehen. Hinweis! Die Anschlüsse (10), (11) und (12) dürfen nur zu Überwachungs- bzw. Schaltzwecken innerhalb des Schrankes genutzt werden. 2015.05 | V 1.14 | F.01U.218.399 Bosch Sicherheitssysteme GmbH...
-
Seite 13: Anzeigen Und Taster
BE 2040 Einbauversion | Systemübersicht | de BE 2040 Tischversion 3.2.2 Anzeigen und Taster Label Beschreibung LED rot: Alarm LED rot: Übertragungseinrichtung(en) ausgelöst LED rot: Externe Signalgeber ausgelöst LED gelb: Revision LED gelb: Abschaltungen liegen vor LED gelb: Übertragungseinrichtung(en) abgeschaltet LED gelb: Signalgeber ausgeschaltet LED gelb: Störung allgemein LED gelb: Störung Übertragungseinrichtung (10) LED gelb: Störung Signalgeber Bosch Sicherheitssysteme GmbH 2015.05 | V 1.14 | F.01U.218.399... - Seite 14 BE 2040 Einbauversion | de | Systemübersicht BE 2040 Tischversion Label Beschreibung (11) LED gelb: Systemstörung – Dauerleuchten und Bildschirm dunkel: BE 2040 ist stromlos (außer Betrieb) – Dauerleuchten und Bildschirm an: Systemstörung aufgetreten (12) LED grün: Allgemeine Betriebsanzeige – Schnelles Blinken: BE 2040 ist ausgefallen, Controller wird nicht mehr angesteuert – Daueranzeige: Betrieb (13) Taster: Interner Signalgeber aus (14) Taster: Einschalten bei manueller Abschaltung Hinweis! Detaillierte Informationen zur Funktion und zur Bedienung der BE 2040 finden Sie in der Bedienungsanleitung BE 2040. 2015.05 | V 1.14 | F.01U.218.399 Bosch Sicherheitssysteme GmbH...
-
Seite 15: Installation
BE 2040 Einbauversion | Installation | de BE 2040 Tischversion Installation Montage im 19"-Schrank/Austausch Bild 4.1: BE 2040 Anzeige- und Bedieneinheit: Anschlüsse Rückseite Setzen Sie die mitgelieferten Käfigmuttern beidseitig in die Halteschienen der Einschubposition ein. Schieben Sie die BE 2040 Einbauversion in die vorgesehene Einschubposition. Verschrauben Sie die Befestigungsschrauben mit den Käfigmuttern. Schwenken Sie den BE 2040-Rahmen aus, um die Kabel zu installieren. Stecken Sie die vorinstallierte Stromversorgung an den Klemmblock an: rotes Kabel an (+), blaues Kabel an (‑). Legen Sie eine Schwenkreserve für das Stromversorgungskabel Fixieren Sie das Stromversorgungskabel mit der Schwenkreserve Stecken Sie das Ethernet-Kabel an Legen Sie eine Schwenkreserve für das Ethernet-Kabel Bosch Sicherheitssysteme GmbH 2015.05 | V 1.14 | F.01U.218.399... -
Seite 16: Betrieb Als Tischgerät
BE 2040 Tischversion 10. Fixieren Sie das Ethernet-Kabel mit der Schwenkreserve 11. Schwenken Sie den BE 2040-Rahmen wieder ein und schrauben Sie ihn fest. Betrieb als Tischgerät Hinweis! Beachten Sie die der Montagefuß-Baugruppe beiliegenden Sicherheits- und Montagehinweise des Herstellers, Firma Novus Dahle GmbH & Co. KG. Im Beipack des Herstellers befinden sich 4 x M4-Schrauben zur Befestigung des Displays an der Halterung. Tauschen Sie diese Schrauben M4x10 gegen die längeren M4x12 aus dem BE 2040 Beipack aus! 4.2.1 Anschlussarten Hinweis! Die Anschaltung darf nur über Komponenten erfolgen, die in der Systemzulassung aufgelistet sind und innerhalb der Systemgehäuse (Schrank oder Bedienplatz) verbaut sind. Für eine EN54 konforme Anschaltung der BE 2040 Tischversion muss zwingend folgende Anschaltung realisiert werden: – Stromversorgung aus der Zentrale – Diese Stromversorgung muss über die AUX-Ausgänge eines BCM erfolgen und überwacht werden (siehe Details im Anschaltehandbuch UGM 2040) – Medienkonverter in der BE 2040 (single mode oder multi mode) – Ethernet-Verbindung über Lichtwellenleiter Folgende weitere Anschlussarten für BE 2040 Tischversion sind möglich aber nicht EN54 konform: – Für kurze Entfernungen zwischen Zentrale und BE 2040: 2015.05 | V 1.14 | F.01U.218.399 Bosch Sicherheitssysteme GmbH... - Seite 17 BE 2040 Einbauversion | Installation | de BE 2040 Tischversion – Zentrale Stromversorgung aus der Zentrale (überwacht oder nicht überwacht) – Ethernet-Patchkabel RJ45 zum Switch – Für größere Entfernung zwischen Zentrale und BE 2040: – Dezentrale Stromversorgung (FPP 5000, überwacht oder nicht überwacht) – Medienkonverter in der BE 2040 (single mode oder multi mode) – Ethernet-Verbindung über Lichtwellenleiter Bosch Sicherheitssysteme GmbH 2015.05 | V 1.14 | F.01U.218.399...
-
Seite 18: Verkabelung Lwl Und Dezentrale Stromversorgung
BE 2040 Einbauversion | de | Installation BE 2040 Tischversion 4.2.2 Verkabelung LWL und dezentrale Stromversorgung Ethernet PEC BE 2040 violett 0,5 weiß 0,5 Mediaconverter PEC BE 2040 OUT2 OUT1 IN3 IN2 IN1 AWG 18 Ext. AWG 16 Summer Summer Summer Switch Short Rail + BCM 2015.05 | V 1.14 | F.01U.218.399 Bosch Sicherheitssysteme GmbH... -
Seite 19: Ip-Einstellungen
BE 2040 Einbauversion | IP-Einstellungen | de BE 2040 Tischversion IP-Einstellungen Hinweis! Die BE 2040 besitzt im Auslieferungszustand (werkseitige Einstellung) die IP-Adresse 192.168.99.51 Die IP-Einstellungen können Sie mit Hilfe des System- Management-Tools ändern. Gehen Sie dabei folgendermaßen vor: Verbinden Sie den Service-PC mit dem Switch. Starten Sie das System-Management-Tool (UGM 2040 Management). Geben Sie die korrekte IP-Adresse ein, um den Verbindungsaufbau zu starten. Bosch Sicherheitssysteme GmbH 2015.05 | V 1.14 | F.01U.218.399... -
Seite 20: Rücksetzen Auf Werkseinstellung
BE 2040 Einbauversion | de | Rücksetzen auf Werkseinstellung BE 2040 Tischversion Rücksetzen auf Werkseinstellung Um die BE 2040 auf die Werkseinstellung zurück zu setzen: Starten Sie die BE 2040 neu, indem Sie – entweder die Stromzufuhr unterbrechen – oder die entsprechende Bedienaktion an der BE 2040 durchführen: das Element BE 2040 in der Elementübersicht auswählen und das Kommando Ausschalten ausführen (Dieses Kommando steht nur für berechtigte Benutzer zur Verfügung!). Während des Neustarts blinkt die grüne Betriebs-LED zuerst schnell und wechselt dann zum dauerhaften Leuchten. Drücken Sie innerhalb von 3 sec nach dem Wechsel von schnellem Blinken auf Dauerleuchten zwei Mal auf den Einschalttaster der BE 2040 Wenn Sie nicht auf den Einschalttaster drücken, startet das Gerät mit den bereits konfigurierten Einstellungen neu. Hinweis! Während dieses Rücksetzvorgangs muss ein Netzwerk-Link bestehen. Dazu muss das Gerät über ein Netzwerkkabel an einen Switch oder einen anderen PC angeschlossen sein. 2015.05 | V 1.14 | F.01U.218.399 Bosch Sicherheitssysteme GmbH... -
Seite 21: Technische Daten
BE 2040 Tischversion Technische Daten Technische Daten BE 2040 Einbauversion Elektrik Betriebsspannung 14 V DC bis 29 V DC Stromaufnahme – typisch 800 mA bei 24 V DC – max. 1000 mA bei 24 V DC Mechanik Kühlung Belüftung ohne Ventilator Material – Einbaurahmen Stahl, lackiert – Gehäuse Kunststoff, lackiert Gehäusefarbe mattschwarz Abmessungen ca. 320 x 280 x 67 mm Gewicht ca. 2.500 g Mechanische Bewegungen Einbaurahmen schwenkbar Umgebungsbedingungen Zul. Betriebstemperatur - 5 °C … + 40 °C Zul. Lagertemperatur - 20 °C … + 60 °C Zul. rel. Luftfeuchtigkeit 95%, nicht kondensierend Bosch Sicherheitssysteme GmbH 2015.05 | V 1.14 | F.01U.218.399... - Seite 22 BE 2040 Einbauversion | de | Technische Daten BE 2040 Tischversion Anschlüsse Ethernet – 1 x 100 Megabit/s RJ45 – 1 x 100 Megabit/s LWL Eingänge IN1 – IN3 Spannungsbereich 0 bis 2,5 V Ausgänge Open Collector 50 V 70 mA Relais Kontakt 30 V 2 A EMV Störaussendung DIN EN 61000-6-3 (9/2011) DIN EN 6100-3-2 (3/2010)/ EN 61000-3-2 (2009) DIN EN 61000-3-3 (6/2009)/ EN 61000-3-3 (2008) DIN EN 55022 (Class B) EMV Störfestigkeit DIN EN 50130-4.7 DIN EN 50130-4.8 DIN EN 50130-4.9 DIN EN 50130-4.10 DIN EN 50130-4.11 DIN EN 50130-4.12 Umwelt VdS 2110, Umweltklasse 1 EN54-2 2015.05 | V 1.14 | F.01U.218.399 Bosch Sicherheitssysteme GmbH...
- Seite 23 BE 2040 Einbauversion | Technische Daten | de BE 2040 Tischversion Klima Trockene Wärme nach IEC 60 068-2-2, Umweltklasse 1 Feuchte Wärme nach IEC 60 068-2-56, Umweltklasse 2 Feuchte Wärme konstant nach IEC 60 068-2-3, Umweltklasse 2 Feuchte Wärme zyklisch nach IEC 60 068-2-30, Umweltklasse 2 Kälte nach IEC 60 068-2-1, Umweltklasse 2 Gerätesicherheit EN 60950-1:2006+A11:2009+A1:2010/ IEC 60950-1:2005 (2nd Edition): Am 1:2009 Transportsicherung Falltest nach Bosch N42AP_450_2009-12-02 4.4 Mechanische Beeinflussung IEC 68-2-6 / EN 54-2 VdS-Zulassungen – Brand: EN54-2, EN54-4 G213071 EN54-13 S214003 – Einbruch: VdS 2252 (nur für Anwendung G113049 MS2020) Bosch Sicherheitssysteme GmbH 2015.05 | V 1.14 | F.01U.218.399...
-
Seite 24: Technische Daten Be 2040 Tischversion
BE 2040 Tischversion Technische Daten BE 2040 Tischversion Elektrik Betriebsspannung 14 V DC bis 29 V DC Stromaufnahme – typisch 800 mA bei 24 V DC – max. 1000 mA bei 24 V DC Mechanik Kühlung Belüftung ohne Ventilator Material – Gehäuse Kunststoff, lackiert – Tischfuß Stahl und Aluminium Gehäusefarbe mattschwarz Abmessungen ca. 320 x 280 x 67 mm Gewicht ca. 2.500 g Umgebungsbedingungen Zul. Betriebstemperatur - 5 °C … + 40 °C Zul. Lagertemperatur - 20 °C … + 60 °C Zul. rel. Luftfeuchtigkeit 95%, nicht kondensierend Schutzart nach IEC 60529 IP 30 für BE 2040 Tischversion 2015.05 | V 1.14 | F.01U.218.399 Bosch Sicherheitssysteme GmbH... - Seite 25 BE 2040 Einbauversion | Technische Daten | de BE 2040 Tischversion Anschlüsse Ethernet – 1 x 100 Megabit/s RJ45 – 1 x 100 Megabit/s LWL Eingänge IN1 – IN3 Spannungsbereich 0 bis 2,5 V Ausgänge Open Collector 50 V 70 mA Relais Kontakt 30 V 2 A EMV Störaussendung DIN EN 61000-6-3 (9/2011) DIN EN 6100-3-2 (3/2010)/ EN 61000-3-2 (2009) DIN EN 61000-3-3 (6/2009)/ EN 61000-3-3 (2008) DIN EN 55022 (Class B) EMV Störfestigkeit DIN EN 50130-4.7 DIN EN 50130-4.8 DIN EN 50130-4.9 DIN EN 50130-4.10 DIN EN 50130-4.11 DIN EN 50130-4.12 Umwelt VdS 2110, Umweltklasse 1 EN54-2 Bosch Sicherheitssysteme GmbH 2015.05 | V 1.14 | F.01U.218.399...
- Seite 26 BE 2040 Einbauversion | de | Technische Daten BE 2040 Tischversion Klima Trockene Wärme nach IEC 60 068-2-2, Umweltklasse 1 Feuchte Wärme nach IEC 60 068-2-56, Umweltklasse 2 Feuchte Wärme konstant nach IEC 60 068-2-3, Umweltklasse 2 Feuchte Wärme zyklisch nach IEC 60 068-2-30, Umweltklasse 2 Kälte nach IEC 60 068-2-1, Umweltklasse 2 Gerätesicherheit EN 60950-1:2006+A11:2009+A1:2010/ IEC 60950-1:2005 (2nd Edition): Am 1:2009 Transportsicherung Falltest nach Bosch N42AP_450_2009-12-02 4.4 VdS-Zulassungen – Brand: EN54-2, EN54-4 G213071 EN54-13 S214003 – Einbruch: VdS 2252 (nur für Anwendung G113049 MS2020) 2015.05 | V 1.14 | F.01U.218.399 Bosch Sicherheitssysteme GmbH...
- Seite 28 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2015...
