IT

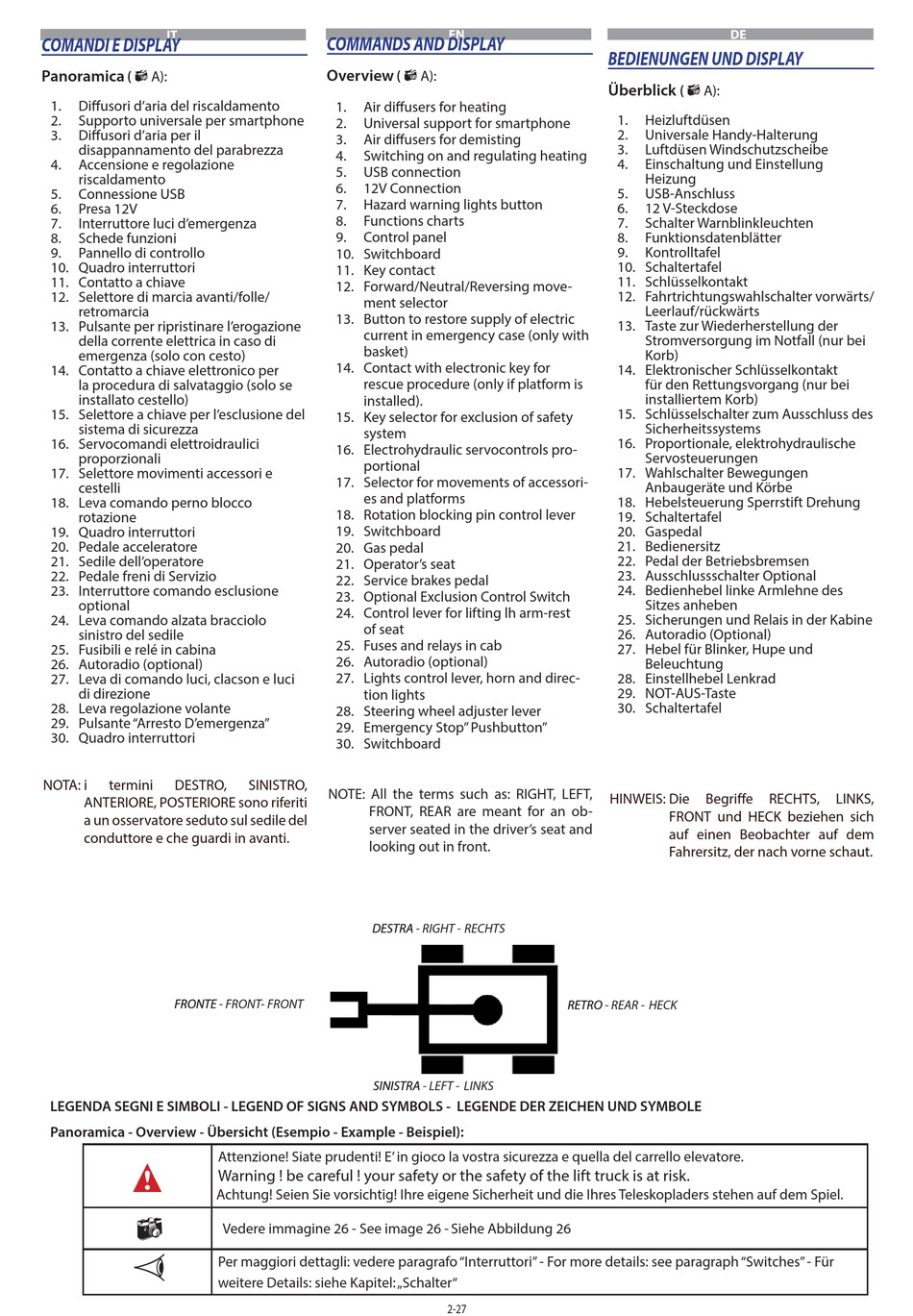

COMANDI E DISPLAY
Panoramica 
( A):
1. Di usori d'aria del riscaldamento
2. Supporto universale per smartphone
3. Di usori d'aria per il
disappannamento del parabrezza
4. Accensione e regolazione
riscaldamento
5. Connessione USB
6. Presa 12V
7. Interruttore luci d'emergenza
8. Schede funzioni
9. Pannello di controllo
10. Quadro interruttori
11. Contatto a chiave
12. Selettore di marcia avanti/folle/
retromarcia
13. Pulsante per ripristinare l'erogazione
della corrente elettrica in caso di
emergenza (solo con cesto)
14. Contatto a chiave elettronico per
la procedura di salvataggio (solo se
installato cestello)
15. Selettore a chiave per l'esclusione del
sistema di sicurezza
16. Servocomandi elettroidraulici
proporzionali
17. Selettore movimenti accessori e
cestelli
18. Leva comando perno blocco
rotazione
19. Quadro interruttori
20. Pedale acceleratore
21. Sedile dell'operatore
22. Pedale freni di Servizio
23. Interruttore comando esclusione
optional
24. Leva comando alzata bracciolo
sinistro del sedile
25. Fusibili e relé in cabina
26. Autoradio (optional)
27. Leva di comando luci, clacson e luci
di direzione
28. Leva regolazione volante
29. Pulsante "Arresto D'emergenza"
30. Quadro interruttori
NOTA: i termini DESTRO,
ANTERIORE, POSTERIORE sono riferiti
a un osservatore seduto sul sedile del
conduttore e che guardi in avanti.
FRONTE FRONTE - FRONT-
LEGENDA SEGNI E SIMBOLI - LEGEND OF SIGNS AND SYMBOLS - LEGENDE DER ZEICHEN UND SYMBOLE
Panoramica - Overview - Übersicht (Esempio - Example - Beispiel):
p

e
COMMANDS AND DISPLAY
Overview
1. Air di users for heating
2. Universal support for smartphone
3. Air di users for demisting
4. Switching on and regulating heating
5. USB connection
6. 12V Connection
7. Hazard warning lights button
8. Functions charts
9. Control panel
10. Switchboard
11. Key contact
12. Forward/Neutral/Reversing move-
ment selector
13. Button to restore supply of electric
current in emergency case (only with
basket)
14. Contact with electronic key for
rescue procedure (only if platform is
installed).
15. Key selector for exclusion of safety
system
16. Electrohydraulic servocontrols pro-
portional
17. Selector for movements of accessori-
es and platforms
18. Rotation blocking pin control lever
19. Switchboard
20. Gas pedal
21. Operator's seat
22. Service brakes pedal
23. Optional Exclusion Control Switch
24. Control lever for lifting lh arm-rest
of seat
25. Fuses and relays in cab
26. Autoradio (optional)
27. Lights control lever, horn and direc-
tion lights
28. Steering wheel adjuster lever
29. Emergency Stop" Pushbutton"
30. Switchboard
SINISTRO,
NOTE: All the terms such as: RIGHT, LEFT,
FRONT, REAR are meant for an ob-
server seated in the driver's seat and
looking out in front.
DESTRA DESTRA - RIGHT -
FRONT
SINISTRA SINISTRA - LEFT -
Attenzione! Siate prudenti! E' in gioco la vostra sicurezza e quella del carrello elevatore.
Warning ! be careful ! your safety or the safety of the lift truck is at risk.
Achtung! Seien Sie vorsichtig! Ihre eigene Sicherheit und die Ihres Teleskopladers stehen auf dem Spiel.
Vedere immagine 26 - See image 26 -
Per maggiori dettagli: vedere paragrafo "Interruttori" - For more details: see paragraph "Switches" - Für
weitere Details: siehe Kapitel: „Schalter"
EN EN

( A):
RECHTS
RETRO RETRO - REAR -
LINKS
Siehe Abbildung 26
2-27
DE ES

BEDIENUNGEN UND DISPLAY

Überblick

( A):
1. Heizluftdüsen
2. Universale Handy-Halterung
3. Luftdüsen Windschutzscheibe
4. Einschaltung und Einstellung
Heizung
5. USB-Anschluss
6. 12 V-Steckdose
7. Schalter Warnblinkleuchten
8. Funktionsdatenblätter
9. Kontrolltafel
10. Schaltertafel
11. Schlüsselkontakt
12. Fahrtrichtungswahlschalter vorwärts/
Leerlauf/rückwärts
13. Taste zur Wiederherstellung der
Stromversorgung im Notfall (nur bei
Korb)
14. Elektronischer Schlüsselkontakt
für den Rettungsvorgang (nur bei
installiertem Korb)
15. Schlüsselschalter zum Ausschluss des
Sicherheitssystems
16. Proportionale, elektrohydraulische
Servosteuerungen
17. Wahlschalter Bewegungen
Anbaugeräte und Körbe
18. Hebelsteuerung Sperrstift Drehung
19. Schaltertafel
20. Gaspedal
21. Bedienersitz
22. Pedal der Betriebsbremsen
23. Ausschlussschalter Optional
24. Bedienhebel linke Armlehne des
Sitzes anheben
25. Sicherungen und Relais in der Kabine
26. Autoradio (Optional)
27. Hebel für Blinker, Hupe und
Beleuchtung
28. Einstellhebel Lenkrad

29. NOT-AUS-Taste

30. Schaltertafel
HINWEIS: Die Begri e RECHTS,
FRONT und HECK beziehen sich
auf einen Beobachter auf dem
Fahrersitz, der nach vorne schaut.
HECK
LINKS,
