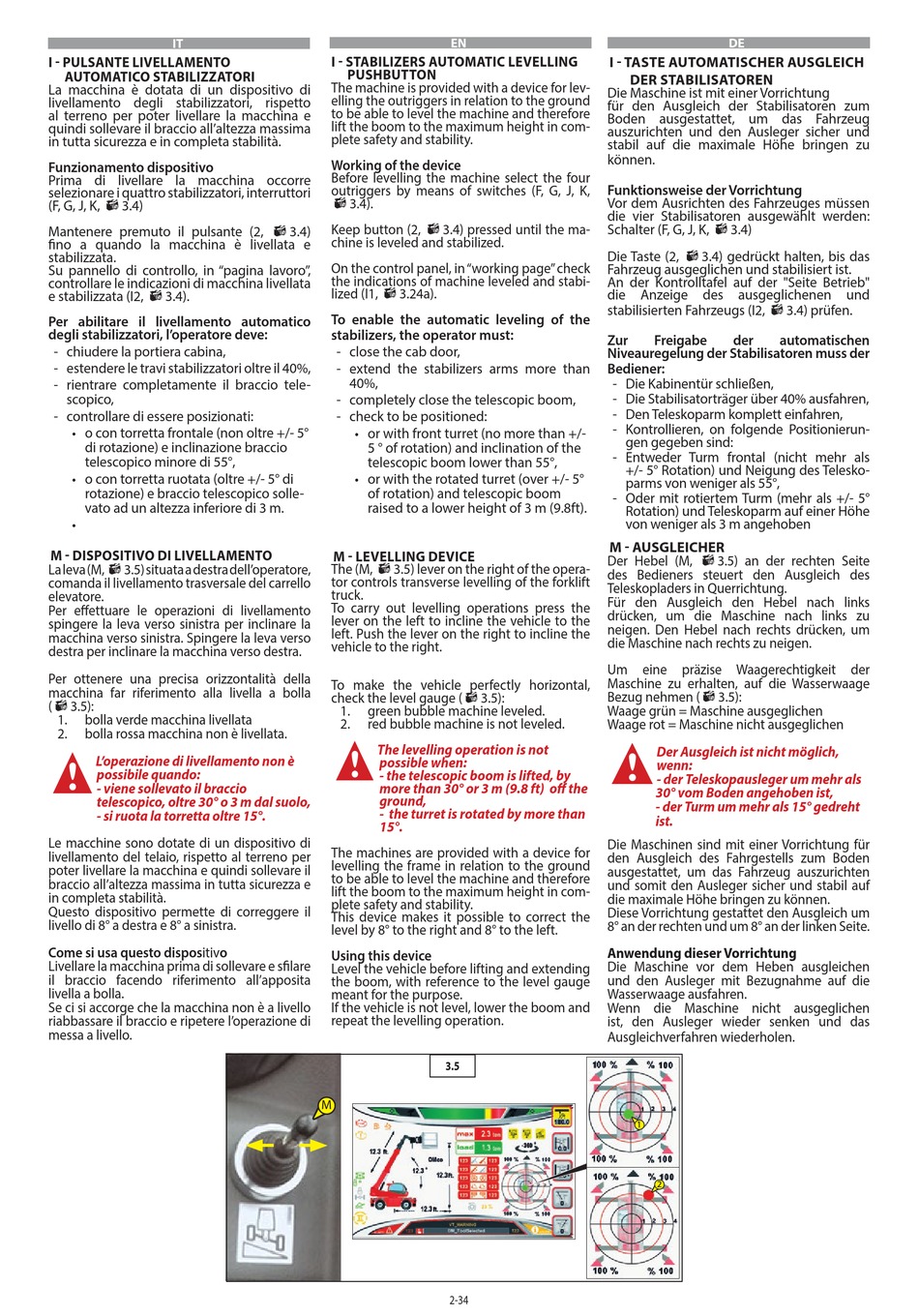

Manitou MRT-X 2150 Privilege Plus ST3A S2 Betriebsanleitung Seite 86

IT
I PULSANTE LIVELLAMENTO
AUTOMATICO STABILIZZATORI
La macchina è dotata di un dispositivo di
livellamento degli stabilizzatori, rispetto
al terreno per poter livellare la macchina e
quindi sollevare il braccio all'altezza massima
in tutta sicurezza e in completa stabilità.
Funzionamento dispositivo
Prima di livellare la macchina occorre
selezionare i quattro stabilizzatori, interruttori

(F, G, J, K, 3.4)
Mantenere premuto il pulsante (2,
no a quando la macchina è livellata e
stabilizzata.
Su pannello di controllo, in "pagina lavoro",
controllare le indicazioni di macchina livellata

e stabilizzata (I2, 3.4).
Per abilitare il livellamento automatico
degli stabilizzatori, l'operatore deve:
- chiudere la portiera cabina,
- estendere le travi stabilizzatori oltre il 40%,
- rientrare completamente il braccio tele-
scopico,
- controllare di essere posizionati:
• o con torretta frontale (non oltre +/- 5°
di rotazione) e inclinazione braccio
telescopico minore di 55°,
• o con torretta ruotata (oltre +/- 5° di
rotazione) e braccio telescopico solle-
vato ad un altezza inferiore di 3 m.
•
M DISPOSITIVO DI LIVELLAMENTO

La leva (M, 3.5) situata a destra dell'operatore,
comanda il livellamento trasversale del carrello
elevatore.
Per e ettuare le operazioni di livellamento
spingere la leva verso sinistra per inclinare la
macchina verso sinistra. Spingere la leva verso
destra per inclinare la macchina verso destra.
Per ottenere una precisa orizzontalità della
macchina far riferimento alla livella a bolla

( 3.5):
h
1. bolla verde macchina livellata
2. bolla rossa macchina non è livellata.
L'operazione di livellamento non è
possibile quando:
- viene sollevato il braccio
telescopico, oltre 30° o 3 m dal suolo,
- si ruota la torretta oltre 15°.
Le macchine sono dotate di un dispositivo di
livellamento del telaio, rispetto al terreno per
poter livellare la macchina e quindi sollevare il
braccio all'altezza massima in tutta sicurezza e
in completa stabilità.
Questo dispositivo permette di correggere il
livello di 8° a destra e 8° a sinistra.
Come si usa questo dispositivo
Livellare la macchina prima di sollevare e s lare
il braccio facendo riferimento all'apposita
livella a bolla.
Se ci si accorge che la macchina non è a livello
riabbassare il braccio e ripetere l'operazione di
messa a livello.
I STABILIZERS AUTOMATIC LEVELLING
PUSHBUTTON
The machine is provided with a device for lev-
elling the outriggers in relation to the ground
to be able to level the machine and therefore
lift the boom to the maximum height in com-
plete safety and stability.
Working of the device
Before levelling the machine select the four
outriggers by means of switches (F, G, J, K,

3.4).

Keep button (2, 3.4) pressed until the ma-

3.4)
chine is leveled and stabilized.
On the control panel, in "working page" check
the indications of machine leveled and stabi-

lized (I1, 3.24a).
To enable the automatic leveling of the
stabilizers, the operator must:
- close the cab door,
- extend the stabilizers arms more than
40%,
- completely close the telescopic boom,
- check to be positioned:
• or with front turret (no more than +/-
5 ° of rotation) and inclination of the
telescopic boom lower than 55°,
• or with the rotated turret (over +/- 5°
of rotation) and telescopic boom
raised to a lower height of 3 m (9.8ft).
M LEVELLING DEVICE

The (M, 3.5) lever on the right of the opera-
tor controls transverse levelling of the forklift
truck.
To carry out levelling operations press the
lever on the left to incline the vehicle to the
left. Push the lever on the right to incline the
vehicle to the right.
To make the vehicle perfectly horizontal,
check the level gauge (
h
1. green bubble machine leveled.
2. red bubble machine is not leveled.
The levelling operation is not
possible when:
- the telescopic boom is lifted, by
more than 30° or 3 m (9.8 ft) o the
ground,
- the turret is rotated by more than
15°.
The machines are provided with a device for
levelling the frame in relation to the ground
to be able to level the machine and therefore
lift the boom to the maximum height in com-
plete safety and stability.
This device makes it possible to correct the
level by 8° to the right and 8° to the left.
Using this device
Level the vehicle before lifting and extending
the boom, with reference to the level gauge
meant for the purpose.
If the vehicle is not level, lower the boom and
repeat the levelling operation.
M
EN EN
I TASTE AUTOMATISCHER AUSGLEICH
Die Maschine ist mit einer Vorrichtung
für den Ausgleich der Stabilisatoren zum
Boden ausgestattet, um das Fahrzeug
auszurichten und den Ausleger sicher und
stabil auf die maximale Höhe bringen zu
können.
Funktionsweise der Vorrichtung
Vor dem Ausrichten des Fahrzeuges müssen
die vier Stabilisatoren ausgewählt werden:
Schalter (F, G, J, K,
Die Taste (2,
Fahrzeug ausgeglichen und stabilisiert ist.
An der Kontrolltafel auf der "Seite Betrieb"
die Anzeige des ausgeglichenen und
stabilisierten Fahrzeugs (I2,
Zur
Niveauregelung der Stabilisatoren muss der
Bediener:
- Die Kabinentür schließen,
- Die Stabilisatorträger über 40% ausfahren,
- Den Teleskoparm komplett einfahren,
- Kontrollieren, on folgende Positionierun-
- Entweder Turm frontal (nicht mehr als
- Oder mit rotiertem Turm (mehr als +/- 5°
M AUSGLEICHER
Der Hebel (M,
des Bedieners steuert den Ausgleich des
Teleskopladers in Querrichtung.
Für den Ausgleich den Hebel nach links
drücken, um die Maschine nach links zu
neigen. Den Hebel nach rechts drücken, um
die Maschine nach rechts zu neigen.
Um eine präzise Waagerechtigkeit der
Maschine zu erhalten, auf die Wasserwaage

Bezug nehmen (
3.5):
h
Waage grün = Maschine ausgeglichen
Waage rot = Maschine nicht ausgeglichen
Die Maschinen sind mit einer Vorrichtung für
den Ausgleich des Fahrgestells zum Boden
ausgestattet, um das Fahrzeug auszurichten
und somit den Ausleger sicher und stabil auf
die maximale Höhe bringen zu können.
Diese Vorrichtung gestattet den Ausgleich um
8° an der rechten und um 8° an der linken Seite.
Anwendung dieser Vorrichtung
Die Maschine vor dem Heben ausgleichen
und den Ausleger mit Bezugnahme auf die
Wasserwaage ausfahren.
Wenn die Maschine nicht ausgeglichen
ist, den Ausleger wieder senken und das
Ausgleichverfahren wiederholen.
3.5
2-34
DE ES
DER STABILISATOREN

3.4)

3.4) gedrückt halten, bis das

3.4) prüfen.
Freigabe der automatischen
gen gegeben sind:
+/- 5° Rotation) und Neigung des Telesko-
parms von weniger als 55°,
Rotation) und Teleskoparm auf einer Höhe
von weniger als 3 m angehoben

3.5) an der rechten Seite

3.5):
Der Ausgleich ist nicht möglich,
wenn:
- der Teleskopausleger um mehr als
30° vom Boden angehoben ist,
- der Turm um mehr als 15° gedreht
ist.
