E8 - Controllare l'usura delle catene
esterne del braccio telescopico
- Sulle catene, l'usura si manifesta in vari
punti.
• Sulle articolazioni, il che si traduce in un
allungamento della catena.
• Sul profilo delle piastre per contatto con
le pulegge.
• Sulle superfici delle piastre e degli assi
sporgenti per contatto con le ganasce
delle pulegge.
• Sull'allineamento delle spalle degli assi
sporgenti.

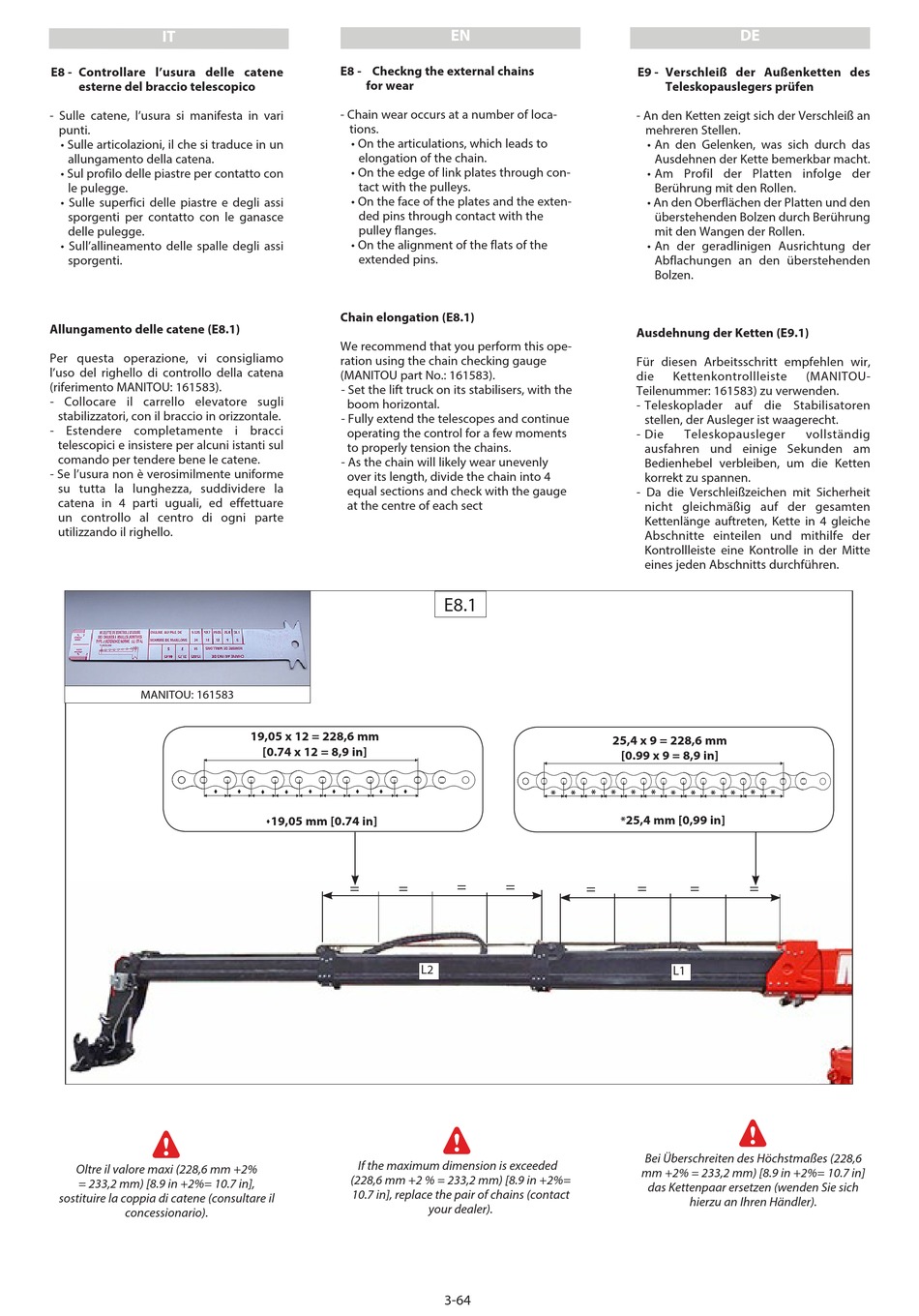

Allungamento delle catene (E8.1)
Per questa operazione, vi consigliamo
l'uso del righello di controllo della catena
(riferimento MANITOU: 161583).
- Collocare il carrello elevatore sugli
stabilizzatori, con il braccio in orizzontale.
- Estendere completamente i bracci
telescopici e insistere per alcuni istanti sul
comando per tendere bene le catene.
- Se l'usura non è verosimilmente uniforme
su tutta la lunghezza, suddividere la
catena in 4 parti uguali, ed effettuare
un controllo al centro di ogni parte
utilizzando il righello.
MANITOU: 161583

Oltre il valore maxi (228,6 mm +2%
= 233,2 mm) [8.9 in +2%= 10.7 in],
sostituire la coppia di catene (consultare il
concessionario).
E8 - Checkng the external chains
for wear
- Chain wear occurs at a number of loca-
tions.
• On the articulations, which leads to
elongation of the chain.
• On the edge of link plates through con-
tact with the pulleys.
• On the face of the plates and the exten-
ded pins through contact with the
pulley flanges.
• On the alignment of the flats of the
extended pins.
Chain elongation (E8.1)
We recommend that you perform this ope-
ration using the chain checking gauge
(MANITOU part No.: 161583).
- Set the lift truck on its stabilisers, with the
boom horizontal.
- Fully extend the telescopes and continue
operating the control for a few moments
to properly tension the chains.
- As the chain will likely wear unevenly
over its length, divide the chain into 4
equal sections and check with the gauge
at the centre of each sect
19,05 x 12 = 228,6 mm
[0.74 x 12 = 8,9 in]
       
19,05 mm [0.74 in]

= =
If the maximum dimension is exceeded
(228,6 mm +2 % = 233,2 mm) [8.9 in +2%=
10.7 in], replace the pair of chains (contact
EN
E8.1
* * *
= =
=
L2
your dealer).
3-64
DE
E9 - Verschleiß der Außenketten des
Teleskopauslegers prüfen
- An den Ketten zeigt sich der Verschleiß an
mehreren Stellen.
• An den Gelenken, was sich durch das
Ausdehnen der Kette bemerkbar macht.
• Am Profil der Platten infolge der
Berührung mit den Rollen.
• An den Oberflächen der Platten und den
überstehenden Bolzen durch Berührung
mit den Wangen der Rollen.
• An der geradlinigen Ausrichtung der
Abflachungen an den überstehenden
Bolzen.
Ausdehnung der Ketten (E9.1)
Für diesen Arbeitsschritt empfehlen wir,
die Kettenkontrollleiste
Teilenummer: 161583) zu verwenden.
- Teleskoplader auf die Stabilisatoren
stellen, der Ausleger ist waagerecht.
- Die Teleskopausleger
ausfahren und einige Sekunden am
Bedienhebel verbleiben, um die Ketten
korrekt zu spannen.
- Da die Verschleißzeichen mit Sicherheit
nicht gleichmäßig auf der gesamten
Kettenlänge auftreten, Kette in 4 gleiche
Abschnitte einteilen und mithilfe der
Kontrollleiste eine Kontrolle in der Mitte
eines jeden Abschnitts durchführen.
25,4 x 9 = 228,6 mm
[0.99 x 9 = 8,9 in]
* * * * * * * * *
25,4 mm [0,99 in]
*
= = =
L1
Bei Überschreiten des Höchstmaßes (228,6
mm +2% = 233,2 mm) [8.9 in +2%= 10.7 in]
das Kettenpaar ersetzen (wenden Sie sich
hierzu an Ihren Händler).
(MANITOU-
vollständig
