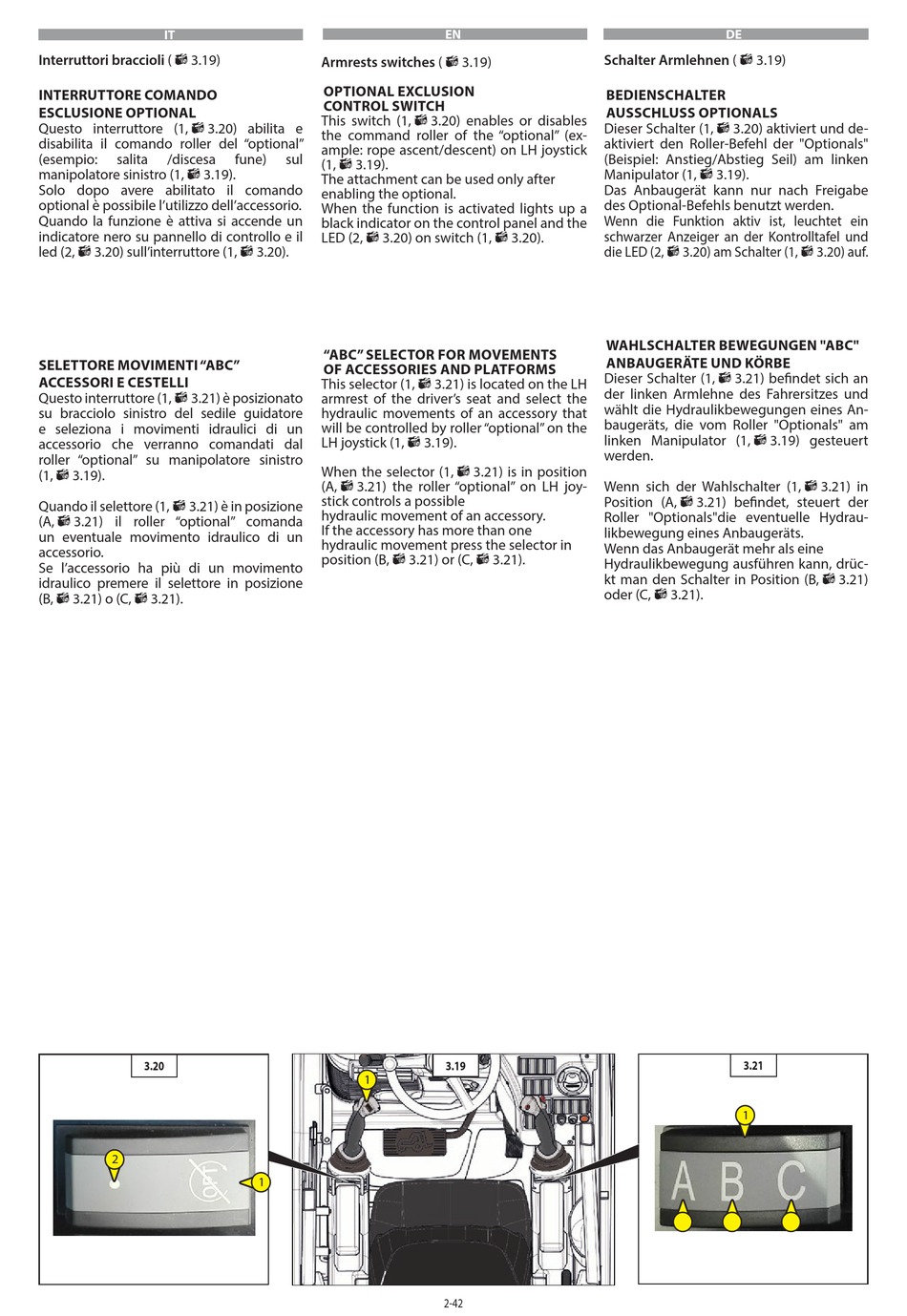

Manitou MRT-X 2150 Privilege Plus ST3A S2 Betriebsanleitung Seite 94

IT

Interruttori braccioli ( 3.19)
INTERRUTTORE COMANDO
ESCLUSIONE OPTIONAL

Questo interruttore (1, 3.20) abilita e
disabilita il comando roller del "optional"
(esempio: salita /discesa

manipolatore sinistro (1, 3.19).
Solo dopo avere abilitato il comando
optional è possibile l'utilizzo dell'accessorio.
Quando la funzione è attiva si accende un
indicatore nero su pannello di controllo e il

led (2, 3.20) sull'interruttore (1,
SELETTORE MOVIMENTI "ABC"
ACCESSORI E CESTELLI

Questo interruttore (1, 3.21) è posizionato
su bracciolo sinistro del sedile guidatore
e seleziona i movimenti idraulici di un
accessorio che verranno comandati dal
roller "optional" su manipolatore sinistro

(1, 3.19).

Quando il selettore (1, 3.21) è in posizione

(A, 3.21) il roller "optional" comanda
un eventuale movimento idraulico di un
accessorio.
Se l'accessorio ha più di un movimento
idraulico premere il selettore in posizione
 
(B, 3.21) o (C, 3.21).
3.20
2
Armrests switches (
OPTIONAL EXCLUSION
CONTROL SWITCH
This switch (1,
the command roller of the "optional" (ex-
ample: rope ascent/descent) on LH joystick
fune) sul

(1, 3.19).
The attachment can be used only after
enabling the optional.
When the function is activated lights up a
black indicator on the control panel and the

LED (2, 3.20) on switch (1,

3.20).
"ABC" SELECTOR FOR MOVEMENTS
OF ACCESSORIES AND PLATFORMS
This selector (1,
armrest of the driver's seat and select the
hydraulic movements of an accessory that
will be controlled by roller "optional" on the

LH joystick (1,
When the selector (1,

(A, 3.21) the roller "optional" on LH joy-
stick controls a possible
hydraulic movement of an accessory.
If the accessory has more than one
hydraulic movement press the selector in

position (B,
1
1
EN EN

3.19)

3.20) enables or disables

3.20).

3.21) is located on the LH
3.19).

3.21) is in position

3.21) or (C, 3.21).
3.19
2-42
DE ES

Schalter Armlehnen ( 3.19)
BEDIENSCHALTER
AUSSCHLUSS OPTIONALS

Dieser Schalter (1, 3.20) aktiviert und de-
aktiviert den Roller-Befehl der "Optionals"
(Beispiel: Anstieg/Abstieg Seil) am linken

Manipulator (1, 3.19).
Das Anbaugerät kann nur nach Freigabe
des Optional-Befehls benutzt werden.
Wenn die Funktion aktiv ist, leuchtet ein
schwarzer Anzeiger an der Kontrolltafel und

die LED (2, 3.20) am Schalter (1,
WAHLSCHALTER BEWEGUNGEN "ABC"
ANBAUGERÄTE UND KÖRBE

Dieser Schalter (1, 3.21) be ndet sich an
der linken Armlehne des Fahrersitzes und
wählt die Hydraulikbewegungen eines An-
baugeräts, die vom Roller "Optionals" am

linken Manipulator (1, 3.19) gesteuert
werden.
Wenn sich der Wahlschalter (1,

Position (A, 3.21) be ndet, steuert der
Roller "Optionals"die eventuelle Hydrau-
likbewegung eines Anbaugeräts.
Wenn das Anbaugerät mehr als eine
Hydraulikbewegung ausführen kann, drüc-
kt man den Schalter in Position (B,

oder (C, 3.21).
3.21
1

3.20) auf.

3.21) in

3.21)
